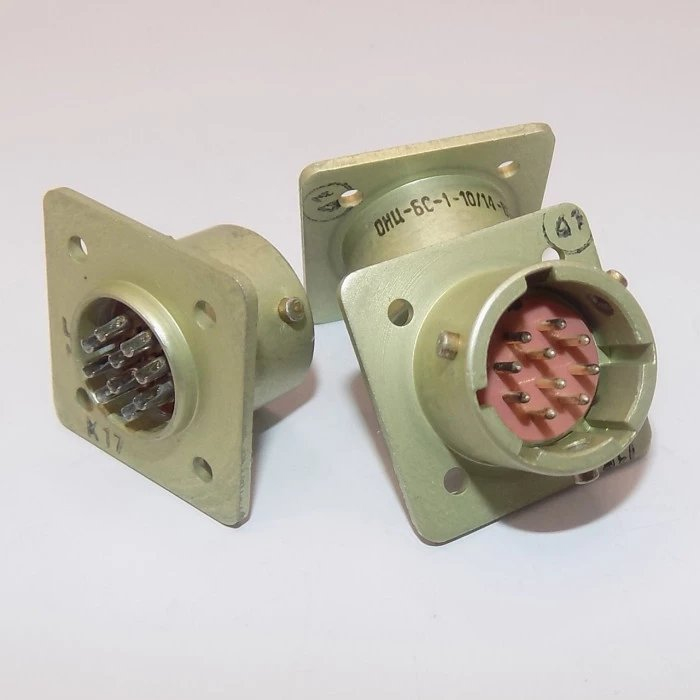

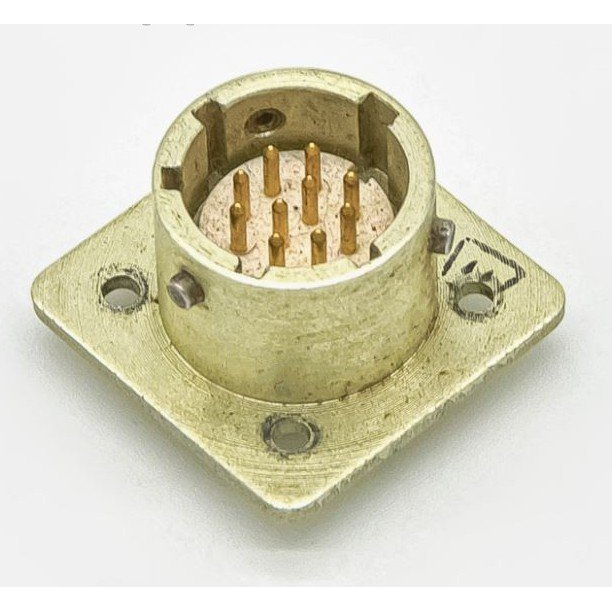

ОНЦ-БС1-10/14-В1-1В 2005г «5»
Технические характеристики
ОНЦ-БС1-10/14-В1-1В
ОНЦ‑БС1‑10/14‑В1‑1В — это низкочастотный цилиндрический блочный соединитель (вилка) отечественного производства, предназначен для коммутации электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных токов.
Основное назначение и конструкция
Соединители ОНЦ‑БС1 рассчитаны на внутренний монтаж в приборах и устройствах, изготавливаются во всеклиматическом исполнении и применяются в электронных модулях, блоках и кабельных линиях. Соединение корпусов — байонетное, с многошпоночной поляризацией, что предотвращает несанкционированное или ошибочное сочленение.
Электрические параметры
Количество контактов — 10.
Максимальное рабочее напряжение (амплитудное значение) — 250 В.
Рабочая токовая нагрузка на один контакт — до 3 А, с возможностью кратковременной перегрузки до 4 А на один контакт и суммарно до 30 А на весь соединитель.
Сопротивление контакта — не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Конструктивные особенности и ресурс
Условный размер корпуса — 14 мм; тип вилки — блочная (печатный монтаж), без кожуха.
Покрытие контактов — серебро.
Допускается не менее 250 циклов сочленения‑расчленения, минимальная наработка — 15 000 часов, срок сохраняемости — до 15 лет.
