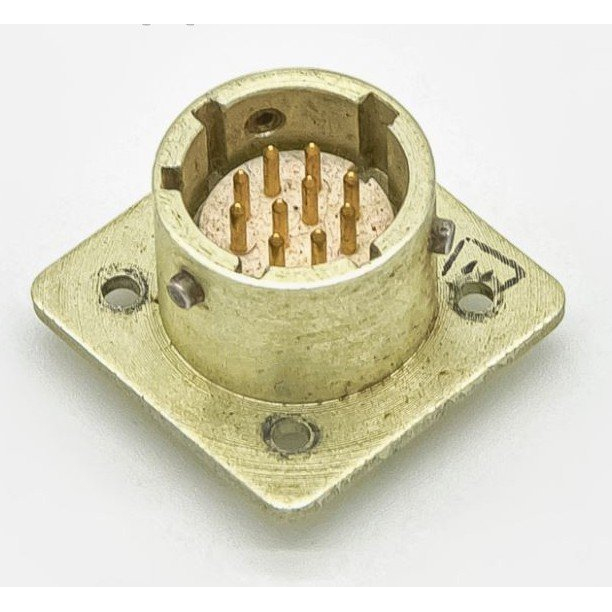

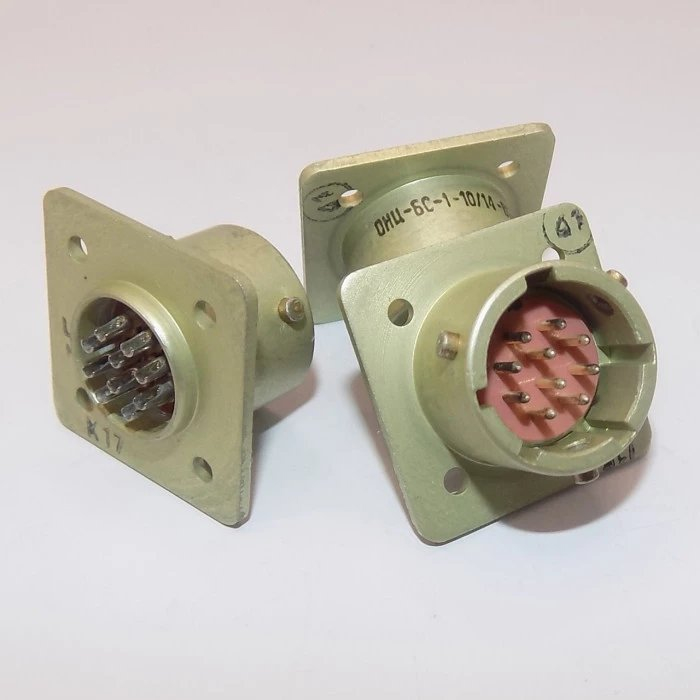

ОНЦ-БС1-10/14-В1-1В 2025г «1»

Цена:

3600 ₽

В наличии: 201 шт.

Технические характеристики

ОНЦ-БС1-10/14-В1-1В

ОНЦ‑БС1‑10/14‑В1‑1В — это низкочастотный цилиндрический соединитель российского производства, предназначен для коммутации электрических цепей постоянного, переменного (до примерно 3 МГц) и импульсного токов. Обычно применяется в радиоэлектронной аппаратуре, системах управления и других изделиях, где требуется надежный разъемный электрический контакт во всеклиматическом исполнении.

Назначение и область применения

Соединитель ОНЦ‑БС‑1 входит в семейство герметичных цилиндрических разъемов, используемых для внутреннего монтажа и коммутации силовых и сигналов в условиях перепадов температур, влажности и вибраций. Он применяется в приборах, блоках и кабельных трассах, где требуется многократное сочленение (до порядка 250 циклов) и длительная наработка без отказов.

Основные технические параметры

По конструкции это вилка или блочный разъем с цилиндрическим корпусом и 10 электрическими контактами, «10/14» в обозначении обычно означает число контактов и условный диаметр корпуса около 14 мм. Параметры по типу:

рабочий ток на контакт до 3 А, максимальный кратковременный — до 4 А на один контакт и суммарно около 30 А на весь разъем;
максимальное рабочее напряжение (амплитудное) порядка 250 В;
сопротивление контактов не более 5 мОм, сопротивление изоляции при нормальных условиях — не менее 5000 МОм;
герметичные исполнения вилок имеют допустимую утечку воздуха не более 0,01 л/ч при перепаде давления порядка 1 кгс/см².

Конструктивные особенности

Соединитель ОНЦ‑БС1 имеет байонетное сочленение, что позволяет быстро соединять и разъединять разъемы с фиксацией положения и повышенной виброустойчивостью. Корпуса выполнены многошпоночными, а изоляторы — многопозиционными: это обеспечивает поляризацию и защиту от несанкционированного или ошибочного соединения с другими типоразмерами.

Описание

Назначение и область применения

ОНЦ-БС1-10/14-В1-1В «1» — низкочастотный цилиндрический соединитель российского производства, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока в диапазоне частот до примерно 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, системах управления, приборах и кабельных трассах, где требуется надёжный разъёмный электрический контакт во всеклиматическом исполнении.

Соединитель входит в семейство герметичных цилиндрических разъёмов, используемых для внутреннего монтажа и коммутации силовых и сигнальных цепей в условиях перепадов температур, повышенной влажности и вибраций. Он рассчитан на многократное сочленение — до порядка 250 циклов — и длительную наработку без отказов.

Конструктивные особенности

ОНЦ-БС1-10/14-В1-1В «1» имеет байонетное сочленение, обеспечивающее быстрое соединение и разъединение разъёмов с фиксацией положения и повышенной виброустойчивостью. Корпуса выполнены многошпоночными, а изоляторы — многопозиционными. Такая конструкция обеспечивает поляризацию и защиту от ошибочного соединения с другими типоразмерами.

По конструкции это вилка или блочный разъём с цилиндрическим корпусом и 10 электрическими контактами. Обозначение «10/14» указывает на число контактов и условный диаметр корпуса около 14 мм. Герметичные исполнения вилок имеют допустимую утечку воздуха не более 0,01 литра в час при перепаде давления порядка 1 килограмм-силы на квадратный сантиметр.

Основные технические параметры

Рабочий ток на контакт — до 3 А, максимальный кратковременный — до 4 А на один контакт и суммарно около 30 А на весь разъём.
Максимальное рабочее напряжение (амплитудное) — порядка 250 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
Допустимая утечка воздуха для герметичных исполнений вилок — не более 0,01 литра в час при перепаде давления порядка 1 килограмм-силы на квадратный сантиметр.
Число контактов — 10.
Условный диаметр корпуса — около 14 мм.

Применение и приёмка

Соединитель применяется для коммутации силовых и сигнальных цепей в блоках, приборах и кабельных трассах радиоэлектронной аппаратуры и систем управления. Изделие поставляется с приёмкой «1», что подтверждает соответствие установленным требованиям качества. Год выпуска — 2025.

Благодаря байонетному сочленению и многопозиционным изоляторам обеспечивается быстрая и надёжная коммутация с защитой от ошибочного соединения. Всеклиматическое исполнение позволяет использовать соединитель в условиях перепадов температур, влажности и вибраций, характерных для эксплуатации радиоэлектронной аппаратуры.
