Назначение и область применения

ОНЦ-БС1-10/14-Р12-2В «1» — цилиндрический низкочастотный электрический разъём, предназначенный для коммутации цепей постоянного тока, переменного тока частотой до 3 мегагерц и импульсных токов. Изделие применяется в различных промышленных и технических системах, включая железнодорожное оборудование.

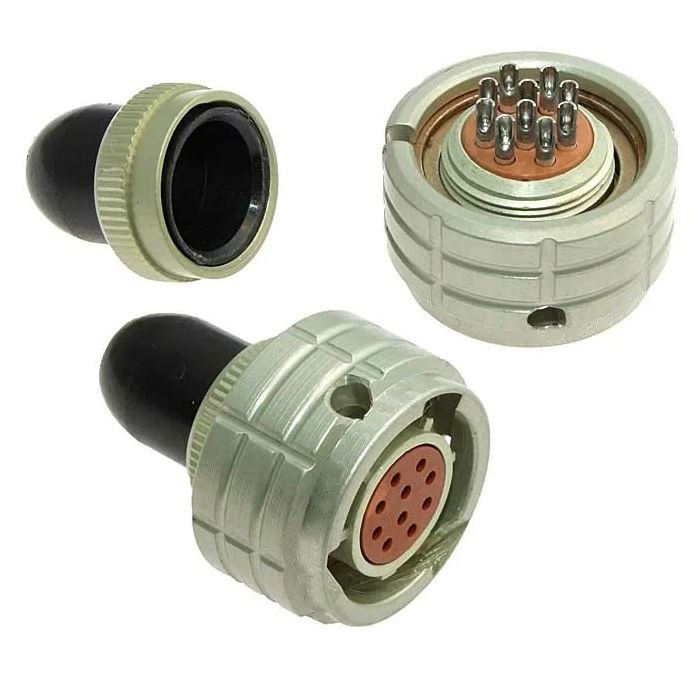

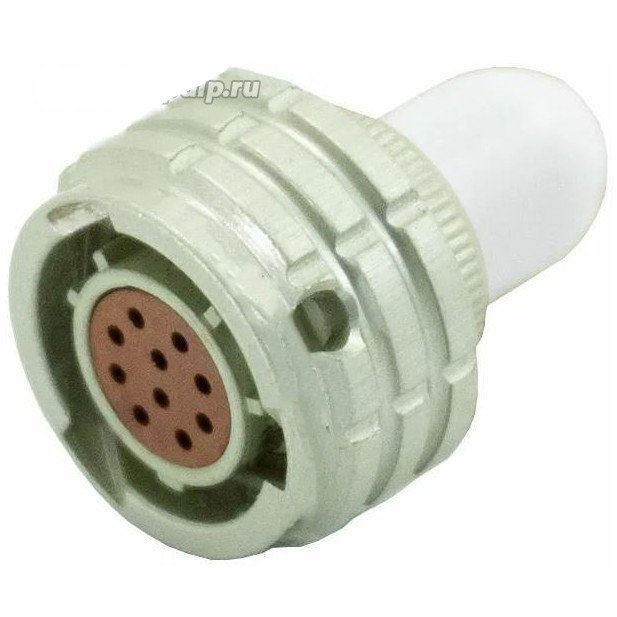

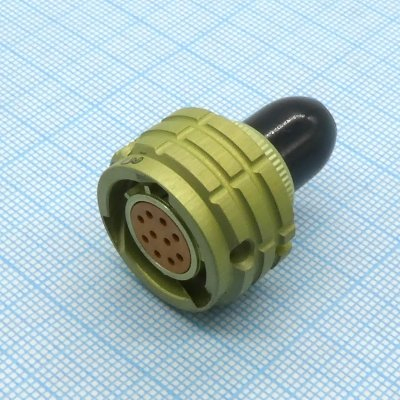

По конструктивному исполнению это кабельная розетка с прямым кожухом. Она имеет 10 контактов с серебряным покрытием. Разъём относится к категории ОНЦ и имеет артикул 40496.

Технические характеристики

• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Максимальное амплитудное рабочее напряжение: 250 вольт.
• Ресурс по сочленениям: 250 циклов.
• Общий ресурс: 15000 часов.
• Количество контактов: 10.
• Покрытие контактов: серебро.

Указанные значения подтверждаются имеющимся описанием товара и относятся к электрическим и эксплуатационным параметрам разъёма. Максимальное амплитудное рабочее напряжение составляет 250 вольт, что определяет область применения изделия в соответствующих цепях.

Конструктивные особенности и расшифровка обозначения

Разъём состоит из герметичной части и обеспечивает многошпоночную поляризацию для защиты от неправильного соединения. Это делает его пригодным для эксплуатации в сложных условиях. Структура обозначения расшифровывается следующим образом.

• ОНЦ-БС — тип соединителя.
• 1 — покрытие контактов серебром.
• 10 — количество контактов.
• 14 — условный диаметр корпуса 14 миллиметров.
• Р — розетка.
• 12 — конструктивное исполнение, а именно кабельная розетка с прямым кожухом.
• 2 — многопозиционная поляризация.
• В — всеклиматическое исполнение.

Таким образом, маркировка содержит сведения о типе соединителя, покрытии контактов, их количестве, условном диаметре корпуса, виде изделия, конструктивном исполнении, поляризации и климатическом исполнении.

Применение и сведения о товаре

ОНЦ-БС1-10/14-Р12-2В «1» предназначен для коммутации электрических цепей в промышленных и технических системах. Благодаря всеклиматическому исполнению и герметичной части конструкции он может использоваться в сложных условиях, включая железнодорожное оборудование.

В карточке товара указаны приёмка «1» и год 2008–14. Производитель не указан. Краткое описание из каталога отсутствует. Приведённые сведения основаны на имеющемся описании и характеристиках VirtueMart, без добавления неподтверждённых данных.
