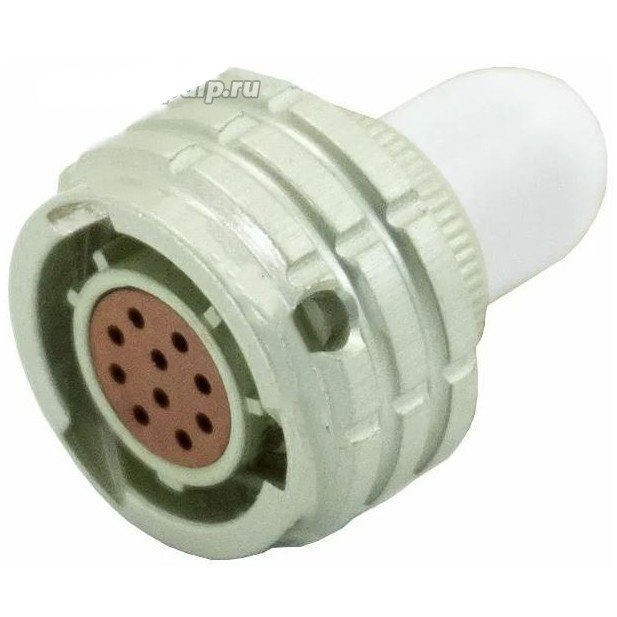

ОНЦ-БС1-10/14-Р12-2В 2011-12г «5»

Цена:

3850 ₽

В наличии: 24 шт.

Технические характеристики

ОНЦ-БС1-10/14-Р12-2В

ОНЦ‑БС1‑10/14‑Р12‑2В — это цилиндрический низкочастотный электрический соединитель, относящийся к серии ОНЦ‑БС, предназначенной для коммутации цепей постоянного, переменного (до примерно 3 МГц) и импульсного токов в аппаратуре радио‑ и контрольно‑измерительного, а также промышленного назначения. Ниже — только технические и конструктивные особенности, без указания стоимости.

Назначение и области применения

Используется для соединения кабелей с приборной частью оборудования, в том числе в системах связи, автоматики, измерительной и контрольно‑проверочной технике.
Предназначен для работы во всеклиматическом исполнении, то есть допускает эксплуатацию в широком диапазоне температур и влажности при соблюдении условий эксплуатации, установленных технической документацией.

Конструкция и расшифровка обозначения

Условное обозначение «ОНЦ‑БС1‑10/14‑Р12‑2В» расшифровывается примерно так (по типовой структуре серии ОНЦ‑БС):

ОНЦ‑БС — тип цилиндрического низкочастотного соединителя.
1 — покрытие контактов серебром (контактный слой серебро); для варианта «2» — золото.
10 — количество контактов в разъёме‑розетке.
14 — условный диаметр корпуса (в миллиметрах).
Р — часть соединителя: розетка (кабельная), противоположная часть — вилка‑В.
12 — конструктивное исполнение: кабельная розетка с прямым пластмассовым кожухом; для приборной вилки без кожуха обычно используется индекс 1.
2 — многопозиционная поляризация корпуса (несколько шпонок/выступов), препятствующая неправильному сопряжению с несоответствующей вилкой.
В — всеклиматическое исполнение по условиям эксплуатации.

Основные технические параметры (по типу серии ОНЦ‑БС‑1)

Характеристики данного конкретного типа обычно соответствуют общим параметрам группы ОНЦ‑БС‑1 и могут быть близки к следующим значениям (для серии с 10 контактами и аналогичным исполнением):

Сопротивление контактов — не более порядка 5 мОм на один контактный узел.
Сопротивление изоляции — порядка 1000 МОм в нормальных климатических условиях.
Максимальное рабочее напряжение (амплитудное значение) — около 250 В, что позволяет использовать разъём в цепях низкого и среднего уровня напряжения.
Ресурс — порядка 250 сочленений (вставлений‑выключений) и около 15 000 часов работы при нормальных условиях эксплуатации.

Тип монтажа и сочленения

Соединитель рассчитан на внутренний монтаж: вилка устанавливается в прибор, розетка крепится на кабеле или корпусе устройства.
Сочленение соединителей обычно байонетное (закручивающееся), что обеспечивает быстрое подключение и надёжную фиксацию при вибрациях и механических нагрузках.

Описание

Назначение соединителя

ОНЦ-БС1-10/14-Р12-2В «5» — цилиндрический низкочастотный электрический соединитель серии ОНЦ-БС, предназначенный для коммутации цепей постоянного, переменного и импульсного тока в аппаратуре радио- и контрольно-измерительного, а также промышленного назначения. Применяется для соединения кабелей с приборной частью оборудования, в том числе в системах связи, автоматики и контрольно-проверочной технике.

Соединитель рассчитан на работу во всеклиматическом исполнении, то есть допускает эксплуатацию в широком диапазоне температур и влажности при соблюдении условий, установленных технической документацией. Исполнение с индексом «В» подтверждает пригодность к работе в различных климатических зонах.

Расшифровка условного обозначения

Обозначение ОНЦ-БС1-10/14-Р12-2В построено по типовой структуре серии ОНЦ-БС и читается следующим образом:

ОНЦ-БС — тип цилиндрического низкочастотного соединителя;
1 — покрытие контактов серебром;
10 — количество контактов в разъёме-розетке;
14 — условный диаметр корпуса в миллиметрах;
Р — розетка кабельная, то есть часть соединителя, присоединяемая к кабелю;
12 — конструктивное исполнение: кабельная розетка с прямым пластмассовым кожухом;
2 — многопозиционная поляризация корпуса, препятствующая неправильному сопряжению с несоответствующей вилкой;
В — всеклиматическое исполнение по условиям эксплуатации.

В вариантах исполнения контактного слоя с индексом «2» применяется золочение контактов, что повышает коррозионную стойкость при малых токах коммутации.

Технические характеристики

Параметры конкретного типа соответствуют общим характеристикам группы ОНЦ-БС-1 и для исполнения с десятью контактами составляют:

сопротивление контактов — не более 5 мОм на один контактный узел;
сопротивление изоляции — порядка 1000 МОм в нормальных климатических условиях;
максимальное рабочее напряжение — около 250 В (амплитудное значение);
ресурс — порядка 250 сочленений и около 15 000 часов работы при нормальных условиях эксплуатации.

Указанные значения позволяют использовать соединитель в цепях низкого и среднего уровня напряжения, где требуется стабильность переходного сопротивления при многократных подключениях.

Монтаж и сочленение

Соединитель рассчитан на внутренний монтаж: вилка устанавливается в прибор, а розетка крепится на кабеле или корпусе устройства. Сочленение выполняется байонетным способом, что обеспечивает быстрое подключение, надёжную фиксацию и устойчивость к вибрационным нагрузкам. Многопозиционная поляризация корпуса исключает ошибочное соединение с неответной частью.

Приёмка и учётные данные

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям. Учётный период — 2011-12. Артикул изделия — 40495. Изделие относится к категории ОНЦ.

Применение

Соединитель применяется в составе кабельных сборок и приборных разъёмов радиоэлектронной аппаратуры, измерительных стендов, систем автоматики и связи. Основное назначение — передача электрических сигналов и питания между кабелем и оборудованием при сохранении работоспособности в различных климатических условиях. Байонетное сочленение и поляризованный корпус делают его удобным для многократных оперативных подключений.
