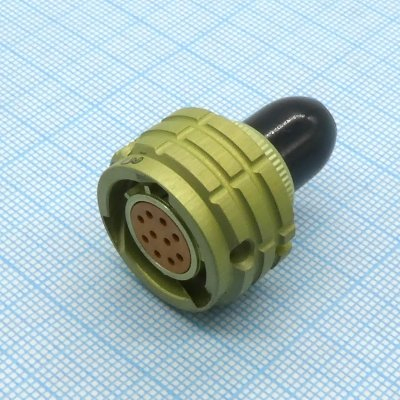

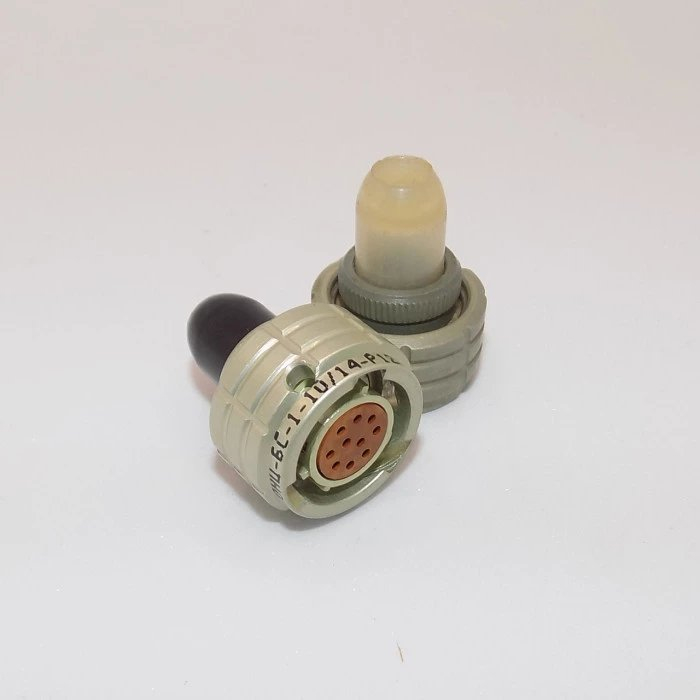

ОНЦ-БС1-10/14-Р12-1В 2009-14г «1»

Цена:

3000 ₽

В наличии: 15 шт.

Технические характеристики

ОНЦ-БС1-10/14-Р12-1В

ОНЦ-БС1-10/14-Р12-1В представляет собой цилиндрический низкочастотный соединитель электрический с байонетным соединением.

Основные характеристики

Он имеет 10 контактов, максимальное рабочее напряжение 250 В, сопротивление контактов не более 5 мОм и сопротивление изоляции не менее 1000 МОм.
Рабочий температурный диапазон — от -60 °C до +85 °C, корпус выполнен из металла, изолятор — из карболита, а контакты покрыты серебром.
Соединитель всеклиматического исполнения (В), устойчив к вибрациям, ударам и работает в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока.

Конструкция

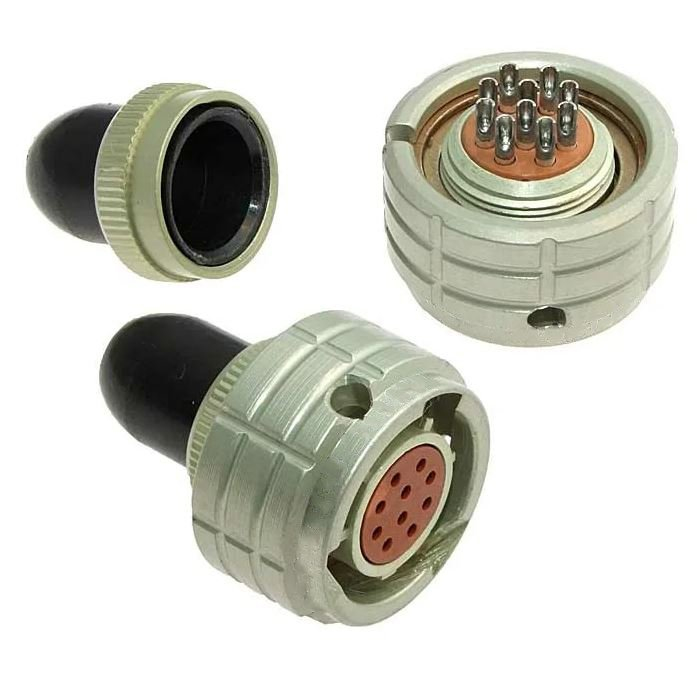

Это кабельная розетка (Р) с прямым кожухом (12), негерметичная, сочетается с герметичной приборной вилкой.
Многопозиционная поляризация (1) предотвращает неправильное соединение.
Ресурс — 250 сочленений и 15000 часов работы.

Применение

Используется в электронных устройствах, авиационной и космической технике, промышленном оборудовании.
Подходит для внутреннего монтажа в различных климатических условиях, включая пониженное давление.

Описание

Назначение соединителя ОНЦ-БС1-10/14-Р12-1В «1»

ОНЦ-БС1-10/14-Р12-1В «1» — цилиндрический низкочастотный электрический соединитель с байонетным соединением. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в диапазоне частот до 3 МГц. Соединитель применяется в электронных устройствах, авиационной и космической технике, а также в промышленном оборудовании.

Артикул изделия — 40494. Категория — ОНЦ. Исполнение «1» соответствует приёмке «1», а указанный в характеристиках период выпуска охватывает 2009–14 годы.

Конструкция и особенности

ОНЦ-БС1-10/14-Р12-1В «1» выполнен в виде кабельной розетки (Р) с прямым кожухом (12). Изделие негерметично и применяется в паре с герметичной приборной вилкой. Байонетное соединение обеспечивает быструю и надёжную фиксацию ответных частей.

Многопозиционная поляризация (1) исключает неправильное соединение и предотвращает повреждение контактов при монтаже. Корпус изготовлен из металла, изолятор — из карболита, контакты имеют серебряное покрытие. Соединитель относится к всеклиматическому исполнению (В): он устойчив к вибрациям и ударам, работает в различных климатических условиях, включая пониженное давление.

Технические характеристики

Количество контактов — 10.
Максимальное рабочее напряжение — 250 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 1000 МОм.
Рабочий температурный диапазон — от минус 60 °C до плюс 85 °C.
Материал корпуса — металл.
Материал изолятора — карболит.
Покрытие контактов — серебро.
Тип соединения — байонетный.
Ресурс — 250 сочленений и 15000 часов работы.

Режимы работы

Соединитель рассчитан на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Такое сочетание делает его пригодным как для силовых, так и для сигнальных линий низкочастотного диапазона.

Применение

ОНЦ-БС1-10/14-Р12-1В «1» используется в электронных устройствах, авиационной и космической технике, промышленном оборудовании. Он подходит для внутреннего монтажа в различных климатических условиях, включая пониженное давление, что подтверждается всеклиматическим исполнением и устойчивостью к вибрациям и ударам.
