Назначение соединителя ОНЦ-БС1-10/14-Р12-1В

ОНЦ-БС1-10/14-Р12-1В — субминиатюрный низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Изделие применяется для коммутации и подключения электрооборудования в промышленности и электронике, где требуется компактное исполнение при сохранении высокой надёжности соединения.

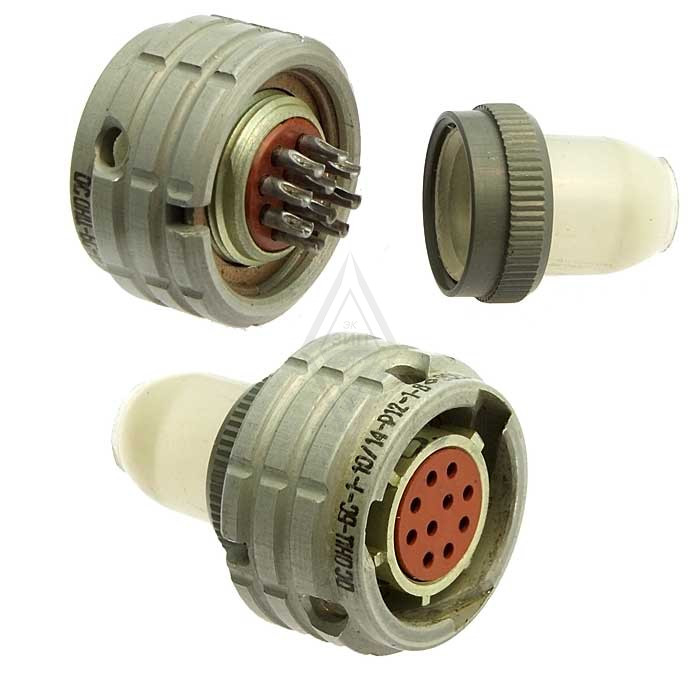

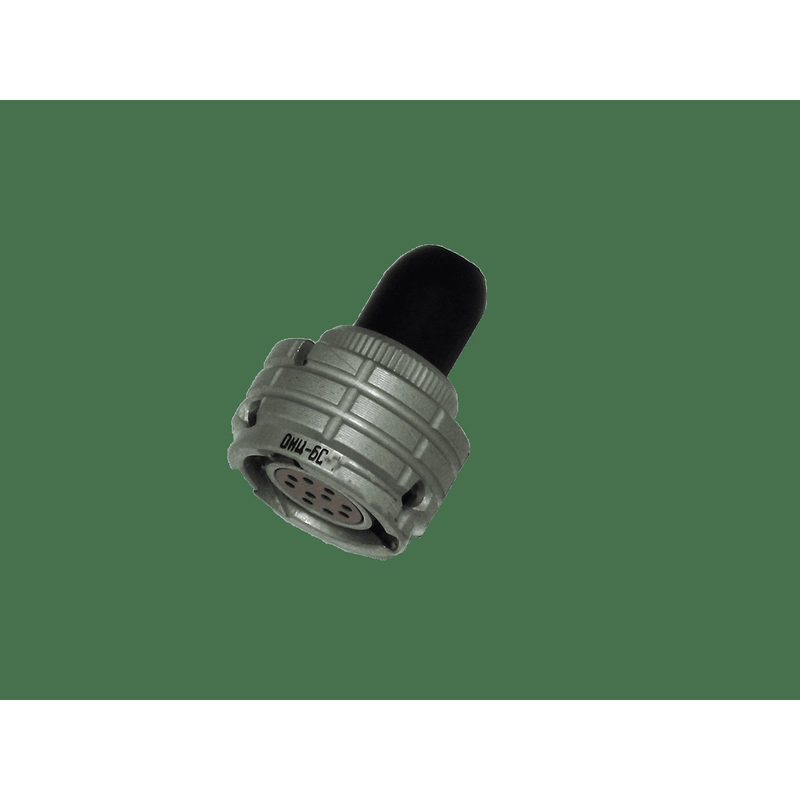

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Розетка имеет прямой пластиковый кожух. Сочленение выполняется байонетным способом, что обеспечивает быстрое и надёжное соединение частей. Покрытие контактов — серебряное, что повышает электрическую проводимость и снижает переходное сопротивление.

Технические характеристики

Основные электрические и эксплуатационные параметры изделия:

• Количество контактов: 10
• Максимальная токовая нагрузка на одиночный контакт: до 4 А
• Суммарная токовая нагрузка на соединитель: от 15 А до 75 А
• Максимальное рабочее напряжение: 250 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия
• Количество сочленений-расчленений: 250 циклов
• Минимальная наработка: 15 000 часов

Конструктивные особенности

Герметичная приборная вилка и негерметичная кабельная розетка образуют единый узел подключения. Байонетный механизм фиксации исключает самопроизвольное расчленение при вибрации и механических нагрузках. Прямой пластиковый кожух розетки упрощает монтаж в стеснённых условиях. Серебряное покрытие контактов сохраняет стабильность переходного сопротивления в течение всего срока службы.

Условия эксплуатации и применение

Соединители ОНЦ-БС1-10/14-Р12-1В устойчивы к воздействию климатических факторов и механических нагрузок. Изделие рассчитано на работу в условиях повышенной вибрации с частотой от 1 Гц до 5 кГц и выдерживает значительные механические удары. Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия позволяет использовать соединитель как в неотапливаемых помещениях, так и на открытом воздухе в составе оборудования.

Благодаря совокупности характеристик изделие применяется в промышленной автоматике, электронной аппаратуре, приборах и системах, где требуется подключение цепей с током до 4 А на контакт при напряжении до 250 В. Компактные размеры, байонетное сочленение и стойкость к вибрации делают ОНЦ-БС1-10/14-Р12-1В рациональным решением для ответственных узлов коммутации, работающих в сложных условиях эксплуатации.
