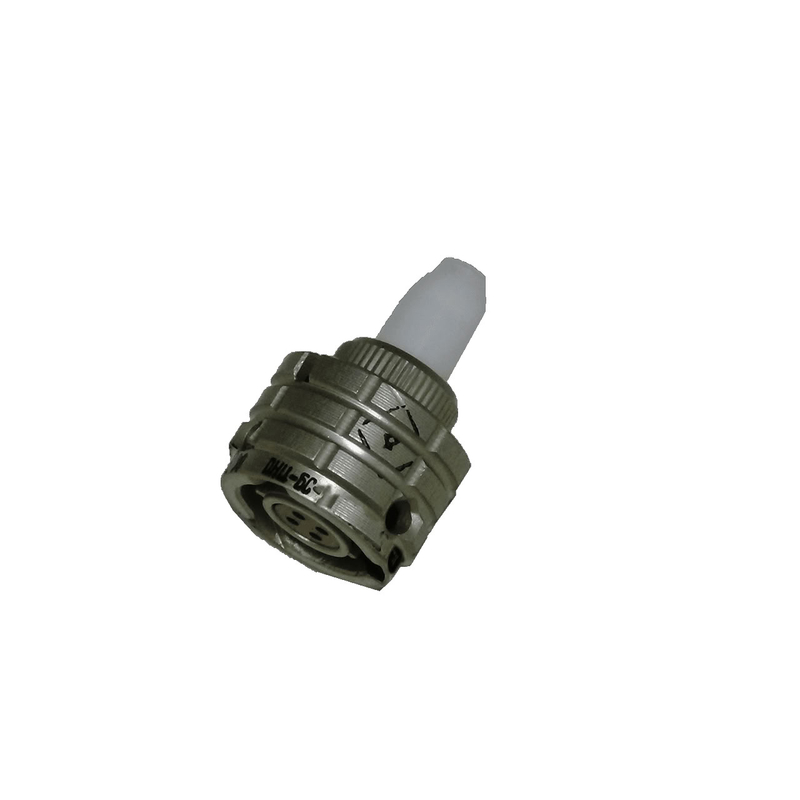

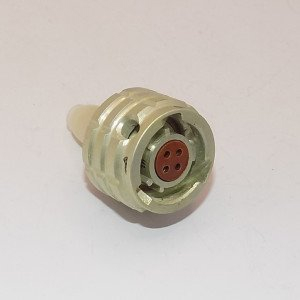

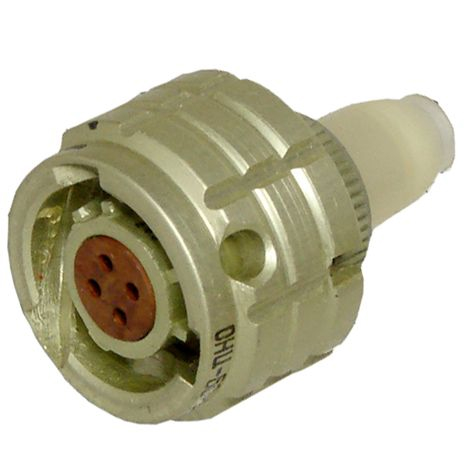

Назначение соединителя ОНЦ-БС1-4-10-Р12-1В

ОНЦ-БС1-4-10-Р12-1В (артикул 7278) — низкочастотный цилиндрический соединитель из категории ОНЦ, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Изделие применяется там, где требуется надёжная передача сигнала и питания между блоками аппаратуры, кабельными сборками и отдельными электронными устройствами.

Соединитель относится к типу ОНЦ-БС и выпускается в конструктивном исполнении «вилка и кабельная розетка с кожухом». Такое сочетание позволяет использовать его как для объёмного монтажа непосредственно в корпусе прибора, так и для оконцевания кабельных линий.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Иные значения, не указанные в источнике, для этого изделия не декларируются.

• Тип соединителя: ОНЦ-БС, низкочастотный цилиндрический.
• Количество контактов: 10.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 250 В.
• Максимальная токовая нагрузка на одиночный контакт: до 4 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Минимальная наработка соединителей: 15 000 часов.
• Сочленение: байонетное.
• Способ монтажа: объёмный, с возможностью пайки.

Конструктивные особенности

Байонетное сочленение обеспечивает надёжное соединение и фиксацию ответных частей, что важно при эксплуатации в условиях вибрации. Объёмный монтаж с возможностью пайки позволяет выполнять подключение проводников непосредственно к контактам соединителя, а исполнение в виде вилки и кабельной розетки с кожухом защищает зону контактирования и кабельный ввод.

Серебряное покрытие контактов способствует стабильности переходного сопротивления, значение которого не превышает 5 мОм. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Условия эксплуатации

Соединители ОНЦ-БС1 рассчитаны на работу в различных климатических условиях и устойчивы к воздействию специальных факторов. Они сохраняют работоспособность при пониженном атмосферном давлении и выдерживают синусоидальные вибрации в диапазоне частот от 1 Гц до 5 кГц с ускорением до 200 метров на секунду в квадрате.

Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия охватывает как условия холодного климата, так и нагретые объёмы аппаратуры. Минимальная наработка в 15 000 часов характеризует ресурс изделия при эксплуатации в пределах заявленных режимов.

Применение

ОНЦ-БС1-4-10-Р12-1В применяется в электрических цепях, где необходима надёжная передача сигнала и питания. Основные области использования:

1. Военная техника и специальная аппаратура, в том числе работающая при воздействии специальных факторов.
2. Авиационная и бортовая электроника, где важны устойчивость к вибрации и пониженному атмосферному давлению.
3. Промышленные устройства и электронные изделия, требующие разъёмного соединения цепей постоянного, переменного и импульсного тока.

Благодаря десяти контактам, рабочему напряжению до 250 В и токовой нагрузке до 4 А на контакт соединитель подходит для передачи как сигнальных цепей, так и цепей питания в составе кабельных сборок и блоков аппаратуры. Монтаж выполняется объёмным способом с пайкой проводников.

Комплектация и сведения об изделии

В источнике данных соединитель описан в исполнении «вилка и кабельная розетка с кожухом». Сведения о производителе, стране производства, сертификатах, стандартах, гарантии и точном составе комплекта поставки для артикула 7278 не указаны, поэтому не декларируются. Название товара — ОНЦ-БС1-4-10-Р12-1В, артикул — 7278, категория — ОНЦ.
