Назначение соединителя

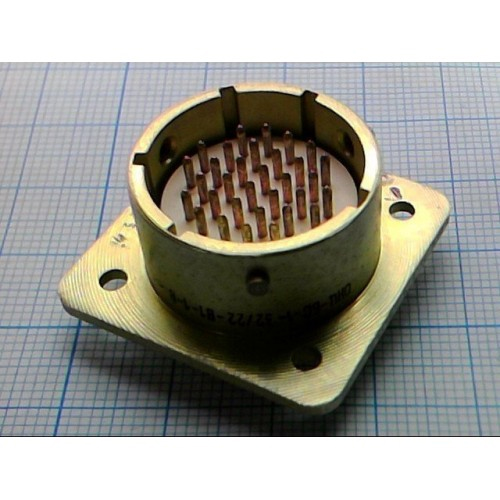

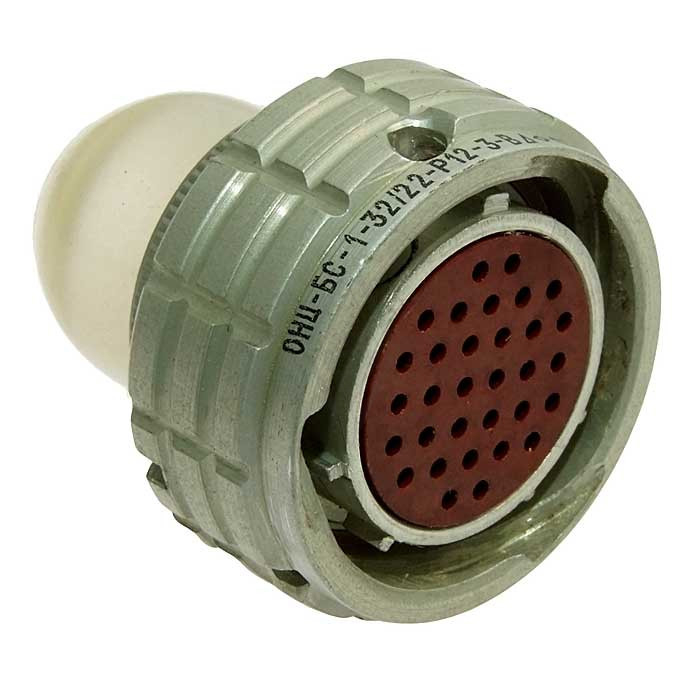

ОНЦ-БС-1-76/22-В1-2-В — микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа, предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель используется в узлах и блоках радиоэлектронной аппаратуры, где требуется компактное штекерное соединение с надёжной механической фиксацией.

Байонетный тип сочленения обеспечивает быстрое соединение и разъединение поворотом на небольшой угол, что удобно при монтаже и обслуживании аппаратуры. Внутренний монтаж подразумевает установку соединителя внутри корпуса прибора или блока.

Расшифровка обозначения

Маркировка ОНЦ-БС-1-76/22-В1-2-В содержит полную информацию о конструкции и исполнении изделия:

• ОНЦ-БМ (ОНЦ-БС) — тип соединителя;
• 1 — покрытие контактов серебром;
• 76 — количество контактов;
• 22 — условный диаметр корпуса;
• В — вилка;
• 1 — приборная вилка без кожуха;
• 2 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

В каталогах и технической документации изделие может обозначаться как ОНЦ-БМ-1-76/22-В1-2-В — это то же самое изделие, для которого применяется взаимозаменяемое обозначение серии.

Технические характеристики

Соединитель рассчитан на следующие подтверждённые параметры:

• токовая нагрузка на контакты — от 18 до 71 А;
• максимальное рабочее напряжение — до 250 В;
• сопротивление изоляции — не менее 1000 МОм;
• ёмкость между контактами — не более 5 пФ;
• рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия;
• работоспособность при влажности до 98 процентов при температуре плюс 35 градусов Цельсия;
• минимальная наработка — 15000 часов;
• количество сочленений-расчленений — 250.

Высокое сопротивление изоляции и малая межконтактная ёмкость делают соединитель пригодным для передачи слабых и импульсных сигналов, а широкий диапазон рабочих температур позволяет эксплуатировать его в тяжёлых климатических условиях.

Конструктивные особенности

Корпус соединителя выполнен в блочном исполнении. Изолятор изготовлен из карболита, корпусные детали — из металла. Монтаж проводников осуществляется объёмной пайкой. Исполнение В означает всеклиматическое исполнение, то есть пригодность к работе при повышенной влажности и перепадах температуры.

Применение

ОНЦ-БС-1-76/22-В1-2-В востребован в качестве соединительного элемента в блоках и узлах радиоэлектронной аппаратуры, в том числе там, где требуется передача значительного тока через контакты и одновременно компактные габариты корпуса. Байонетный замок и многопозиционная поляризация исключают неправильное сочленение и обеспечивают стабильный электрический контакт при вибрационных и ударных нагрузках.

Изделие изготавливается в России. Комплектация и гарантийные условия в предоставленных данных не указаны.
