Копир

Цена: ПОД ЗАКАЗ

В наличии: 300 шт.

Заводская упаковка

Производитель: Копир

Технические характеристики

ОНЦ‑БС‑1‑7/12‑В1‑1‑В — это герметичная приборная вилка из серии цилиндрических низкочастотных соединителей ОНЦ‑БС, предназначенная для работы во всеклиматических условиях и рассчитанная на сочленение с кабельными розетками того же типономинала.

Это вилка блочная, приборная, без кожуха, устанавливаемая на панель и рассчитанная на внутренний монтаж в электрических цепях постоянного, переменного тока частотой до нескольких МГц и импульсного тока.
Климатическое исполнение «В» означает всеклиматическое применение, включая повышенную влажность и перепады температур.

Количество контактов: 7.
Тип контактов: штыри диаметром около 1 мм, не извлекаемые.
Условный размер корпуса: 12 мм; габаритные размеры примерно 21×21×16,4 мм (длина×ширина×высота).
Материал контактов — латунь с покрытием серебром, материал корпуса — алюминиевый сплав с анодированием, изолятор выполнен из карболита.

Максимальное рабочее напряжение (амплитудное значение): до 250 В.
Рабочий ток на один контакт: до 3,1 А, суммарный ток на соединитель — до порядка 22 А.
Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее порядка 1000–5000 МОм в нормальных условиях.

Метод сочленения — байонетный, с многошпоночной поляризацией корпусов и многопозиционной установкой изолятора, что защищает от несанкционированного соединения.
Интервал рабочих температур: от −60 до +85 °C; выдерживает повышенную относительную влажность до 98% при +35 °C.
Выдерживает ударные и вибрационные нагрузки, включая многократные удары до 150 g и одиночные удары до 1000 g, а также синусоидальную вибрацию до 20 g в диапазоне частот 1–5000 Гц.

Количество циклов сочленения‑расчленения — до 250 раз.
Минимальная наработка — порядка 15 000 часов; срок сохраняемости (хранения) — до 15 лет.

Подпись «Копир „ОТК‑0“» в обозначении обычно указывает на тип поправки/варианта чертежа или технических условий, но не меняет основных конструктивных и эксплуатационных параметров вилки.

Описание

Назначение и область применения

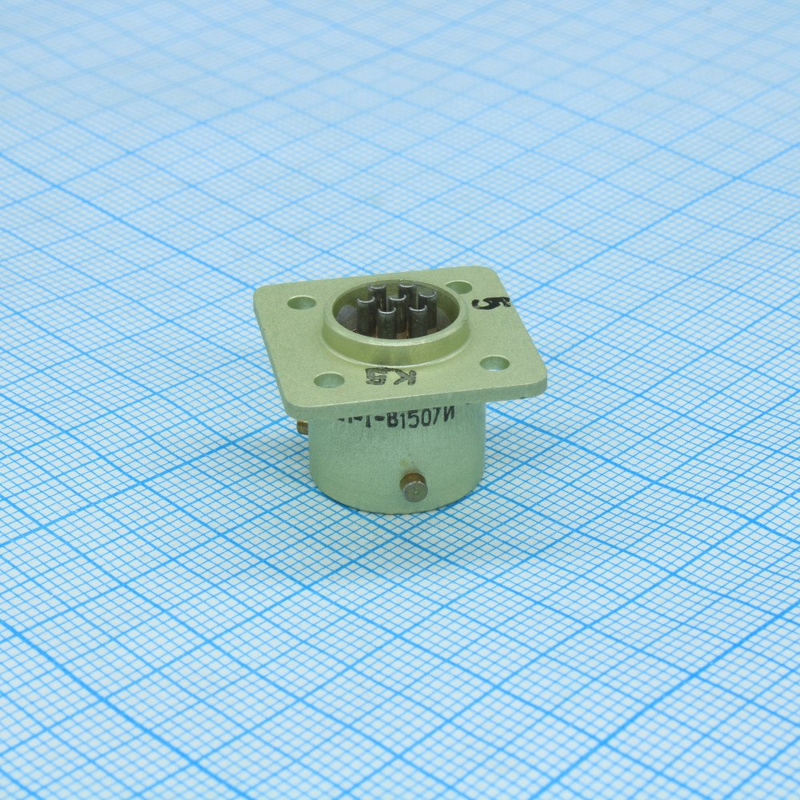

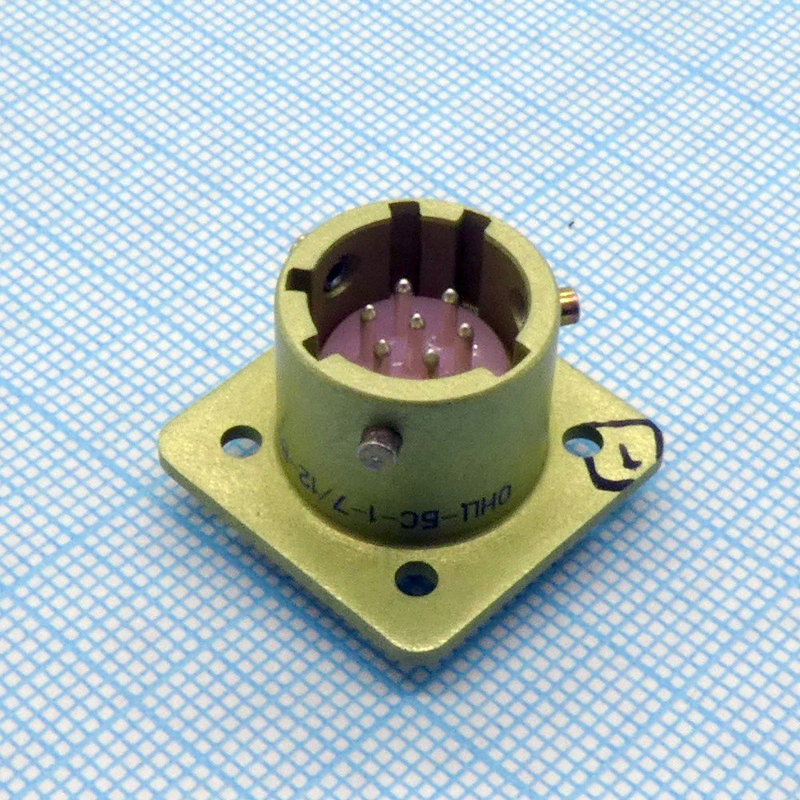

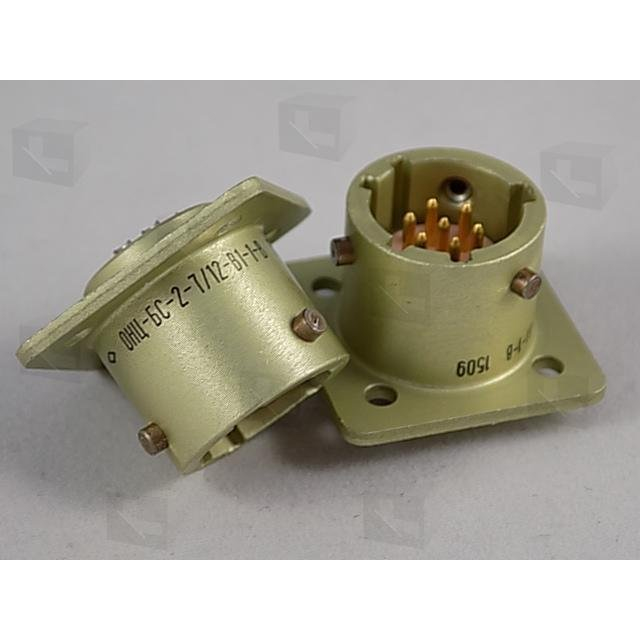

ОНЦ-БС-1-7/12В1-1-В представляет собой герметичную приборную вилку из серии цилиндрических низкочастотных соединителей ОНЦ-БС. Изделие предназначено для сочленения с кабельными розетками того же типономинала и применяется для внутреннего монтажа в электрических цепях постоянного тока, переменного тока частотой до нескольких мегагерц, а также импульсного тока.

Вилка выполнена блочной, приборной, без кожуха, устанавливается на панель. Такое исполнение позволяет использовать её в составе блоков, приборов и пультов, где требуется компактное герметичное соединение с фиксацией на шасси. Климатическое исполнение «В» означает всеклиматическое применение, в том числе при повышенной влажности и значительных перепадах температур.

Артикул изделия — 20635. Категория поставки — ОНЦ. Производитель — Копир. Изделие поставляется в заводской упаковке. Приёмка — «ОТК». Обозначение технических условий — АШДК.434410.088ТУ, год — 2025.

Конструкция и электрические параметры

Вилка содержит 7 контактов. Контакты выполнены в виде штырей диаметром около одного миллиметра и являются неизвлекаемыми. Условный размер корпуса составляет 12 миллиметров, габаритные размеры — примерно 21 на 21 на 16,4 миллиметра (длина, ширина, высота).

Материал контактов — латунь с покрытием серебром. Корпус изготовлен из алюминиевого сплава с анодированием, изолятор — из карболита. Такое сочетание материалов обеспечивает стойкость к коррозии и стабильность электрических характеристик.

Основные электрические параметры:

максимальное рабочее напряжение (амплитудное значение) — до 250 вольт;
рабочий ток на один контакт — до 3,1 ампера;
суммарный ток на соединитель — до порядка 22 ампер;
сопротивление контактов — не более 5 миллиом;
сопротивление изоляции — не менее порядка 1000–5000 мегаом в нормальных условиях.

Сочленение выполняется байонетным методом. Многошпоночная поляризация корпусов и многопозиционная установка изолятора защищают от несанкционированного соединения, то есть исключают стыковку с неподходящими ответными частями.

Условия эксплуатации

Интервал рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Изделие выдерживает повышенную относительную влажность до 98 процентов при температуре плюс 35 градусов Цельсия.

Вилка устойчива к ударным и вибрационным нагрузкам: многократные удары до 150 g, одиночные удары до 1000 g, синусоидальная вибрация до 20 g в диапазоне частот от 1 до 5000 герц. Количество циклов сочленения и расчленения — до 250 раз. Минимальная наработка составляет порядка 15 000 часов, срок сохраняемости при хранении — до 15 лет.

Комплектация, маркировка и особенности обозначения

Изделие поставляется в заводской упаковке, проходит приёмку «ОТК», что подтверждает соответствие требованиям технических условий АШДК.434410.088ТУ. Год выпуска в характеристиках указан как 2025.

В обозначении присутствует подпись «Копир „ОТК“». Она обычно указывает на тип поправки или варианта чертежа либо технических условий и не меняет основных конструктивных и эксплуатационных параметров вилки.

Таким образом, ОНЦ-БС-1-7/12В1-1-В — это приборная герметичная вилка на 7 контактов с байонетным сочленением, рассчитанная на всеклиматическое применение, панельный монтаж и длительную эксплуатацию в составе низкочастотных электрических цепей.
