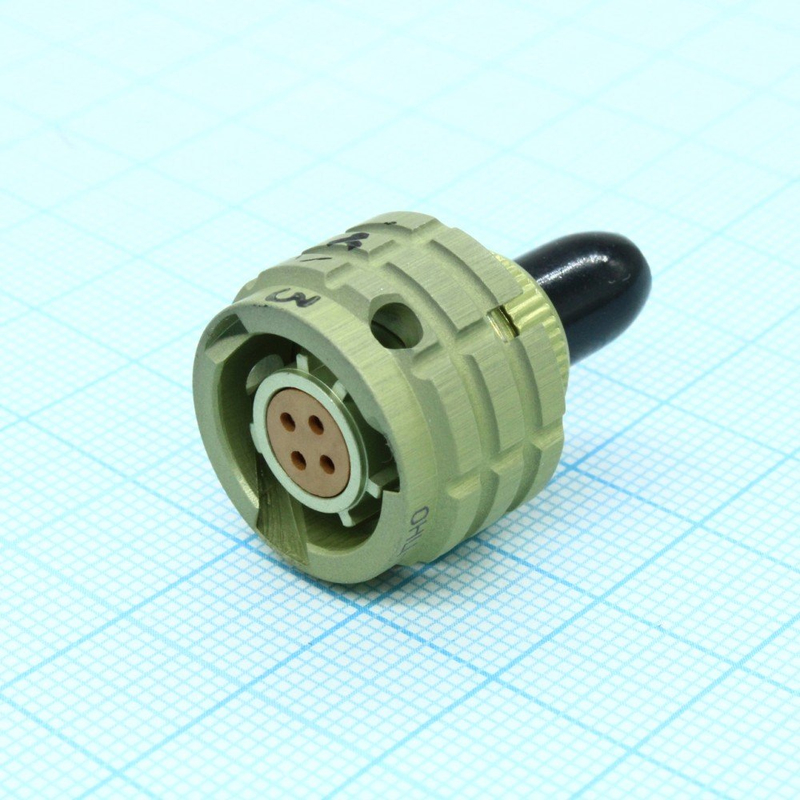

ОНЦ-БС-2-7/12-В1-1-В — цилиндрический низкочастотный электрический соединитель серии ОНЦ-БС, выполненный в виде блочной приборной вилки. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов. Соединитель изготовлен в соответствии с техническими условиями бР0.364.030 ТУ и относится к категории приборных разъёмов, монтируемых непосредственно на панель оборудования.

Назначение и область применения

Основное назначение соединителя — обеспечение надёжного электрического соединения между блоками аппаратуры и кабельными линиями. Вилка блочная приборного типа устанавливается на панели приборов и устройств, а ответной частью для неё служат кабельные розетки типа ОНЦ-БС-1. Благодаря многошпоночной поляризации соединение возможно только в одном правильном положении, что исключает ошибку при сочленении и повреждение контактов.

Применение изделия целесообразно в тех случаях, когда требуется компактный разъём с повышенной устойчивостью к внешним воздействиям. Соединитель востребован в радиоэлектронной аппаратуре, измерительной технике, системах управления и других устройствах, где важны стабильность контакта, герметичность и широкий диапазон рабочих температур.

Технические характеристики

Соединитель имеет 7 контактов диаметром 1 мм. Условный размер корпуса составляет 12 мм. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает переходное сопротивление не более 5 мОм. Рабочий ток достигает 3,1 А на каждый контакт, а суммарный ток на соединитель — до 22 А. Максимальное рабочее напряжение составляет 250 В (амплитудное значение), сопротивление изоляции — не менее 1000–5000 МОм.

• Число контактов: 7, диаметр 1 мм
• Условный размер корпуса: 12 мм
• Переходное сопротивление контактов: не более 5 мОм
• Рабочий ток: до 3,1 А на контакт, до 22 А суммарно
• Максимальное рабочее напряжение: 250 В (амплитудное)
• Сопротивление изоляции: не менее 1000–5000 МОм
• Технические условия: бР0.364.030 ТУ

Конструкция и монтаж

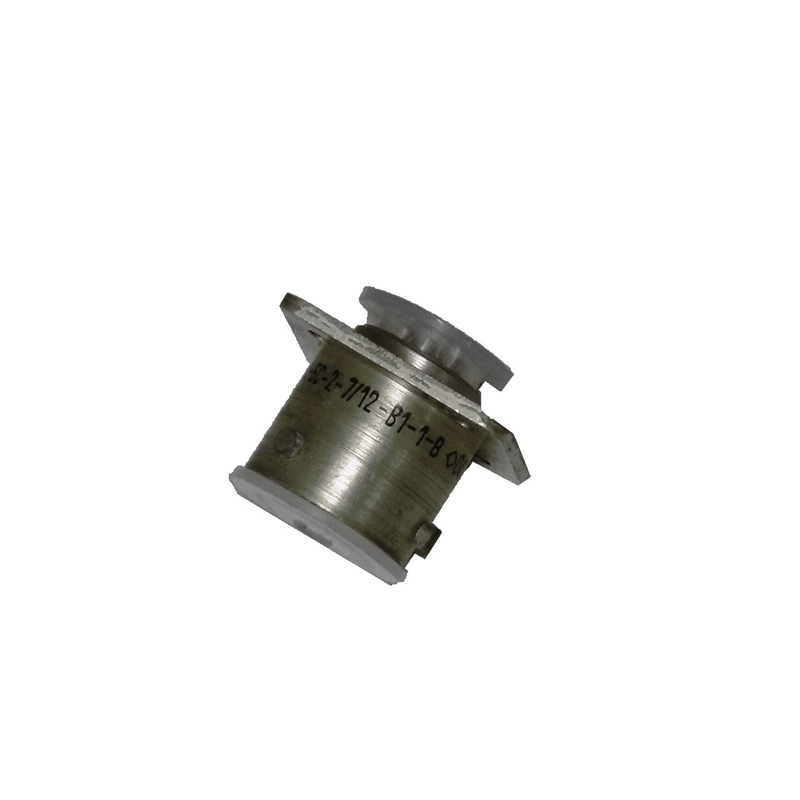

Корпус соединителя выполнен из алюминиевого сплава с анодированным покрытием светло-серого цвета. Изолятор изготовлен из карболита коричневого цвета. Конструкция герметичная, соединение с ответной частью — байонетное. Метод монтажа — на панель (механическое крепление) с последующей пайкой контактов.

При установке используется расстояние между монтажными отверстиями 13,2 мм, диаметр отверстия составляет 2,2 мм. Габаритные размеры соединителя — 21 на 21 на 16,4 мм. Многошпоночная поляризация обеспечивает точное и однозначное соединение с кабельными розетками типа ОНЦ-БС-1.

Условия эксплуатации

Климатическое исполнение В (всеклиматическое) допускает работу в широком диапазоне условий. Температура эксплуатации — от минус 60 до плюс 85 °C. Влажность — до 98 % при температуре плюс 35 °C. Диапазон атмосферного давления — от 1,34 умноженное на 10 в степени минус 10 Па до 50,6 умноженное на 10 в степени 4 Па.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 20 g, акустические шумы уровнем до 170 дБ, а также удары с ускорением до 1000 g. Ресурс изделия составляет 250 сочленений, наработка — 15 000 часов.

• Температура: от минус 60 до плюс 85 °C
• Влажность: до 98 % при плюс 35 °C
• Вибрация: 1–5000 Гц, 20 g
• Акустические шумы: до 170 дБ
• Удары: до 1000 g
• Ресурс: 250 сочленений
• Наработка: 15 000 часов

Комплектация

Поставляется соединитель ОНЦ-БС-2-7/12-В1-1-В. Сведения о дополнительной комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.
