Назначение

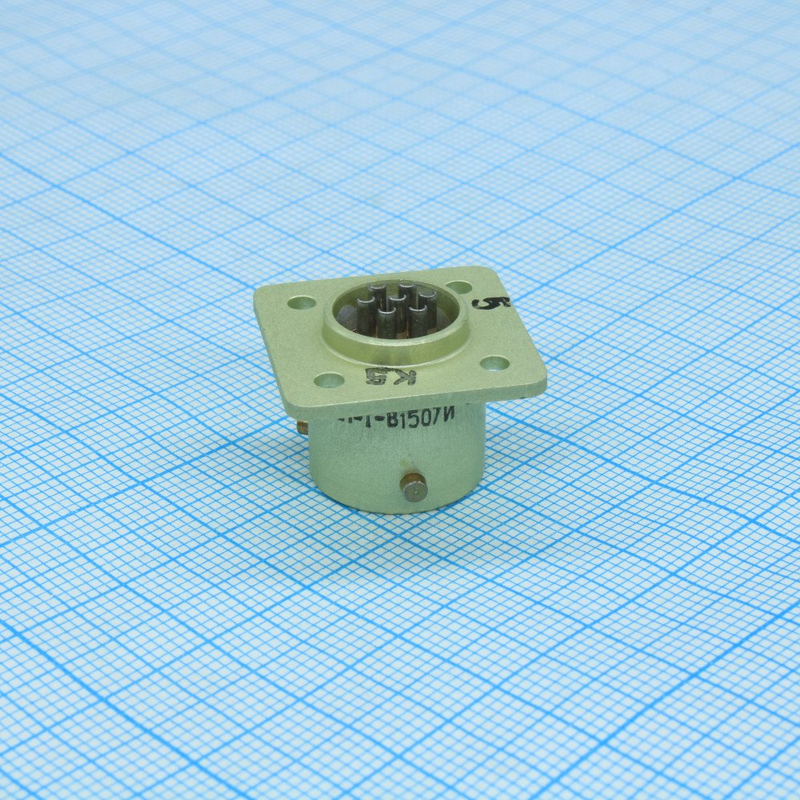

ОНЦ-БС-1-7/12-В1-1-В — это цилиндрический низкочастотный блочный соединитель (вилка), предназначенный для монтажа на панель и обеспечения электрического соединения цепей питания, управления и передачи сигналов в составе ответных частей серии ОНЦ. Изделие относится к категории ОНЦ и выпускается под артикулом 7217.

Конструкция с условным размером корпуса 12 и байонетным методом сочленения позволяет быстро и надёжно соединять и разъединять вилку с розеткой, обеспечивая устойчивость к вибрациям и ударным нагрузкам. Именно поэтому соединитель востребован в тех областях, где предъявляются повышенные требования к механической прочности и стабильности контакта.

Подтверждённые особенности

Ниже перечислены характеристики, известные для данной модели. Значения, зависящие от конкретных технических условий, приведены с указанием такой зависимости.

• Тип соединителя: цилиндрический, низкочастотный, блочный, для монтажа на панель.
• Метод сочленения: байонетный, обеспечивающий быстрое соединение и разъединение, а также высокую устойчивость к вибрациям и ударам.
• Количество контактов: 7.
• Тип контактов: штыревые (исполнение вилки).
• Условный размер корпуса: 12.
• Покрытие контактов: золото, что даёт низкое и стабильное контактное сопротивление, высокую коррозионную стойкость и долговечность.
• Материал корпуса: как правило, алюминиевый сплав, обеспечивающий легкость и прочность конструкции.
• Рабочее напряжение: до 700 вольт (типовое значение для данной серии, зависит от конкретных технических условий).
• Рабочий ток: несколько ампер на контакт, ориентировочно до 5–10 ампер, зависит от диаметра контактов и технических условий.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия для всеклиматического исполнения «В (5)».
• Герметичность: высокая, обеспечивает защиту от пыли, влаги и агрессивных сред.
• Вибро- и ударостойкость: высокая, соединитель рассчитан на эксплуатацию при значительных механических нагрузках.
• Количество циклов сочленения-расчленения: не менее 500.

Изделие соответствует нормам и требованиям бРО.364.030 ТУ. Поставляется в заводской упаковке производства ОАО завод Элекон. Производитель в карточке товара не указан, однако упаковка и сопроводительная документация соответствуют указанному предприятию-изготовителю.

Применение

ОНЦ-БС-1-7/12-В1-1-В применяется там, где требуется надёжное электрическое соединение в условиях вибраций, перепадов температур и воздействия агрессивных сред. Среди подтверждённых направлений использования — сетевой интерфейс Gigabit Ethernet, где вилка задействуется для подключения питания, управляющих сигналов или вспомогательных цепей в промышленных и специализированных исполнениях сетевого оборудования.

Соединитель также востребован в авиационной и космической технике: в бортовом и наземном оборудовании самолётов, вертолётов, космических аппаратов и систем управления. В военной технике он используется в системах связи, радиолокации, управления, навигации, а также в наземной, морской и бронетанковой технике.

В промышленной автоматизации вилка служит для подключения датчиков, исполнительных устройств, контроллеров и другого оборудования в машиностроении, робототехнике, пищевой и химической промышленности, особенно при повышенной вибрации, запылённости и влажности. Кроме того, изделие применяется на железнодорожном, автомобильном и морском транспорте — в системах контроля, сигнализации, освещения и питания, а также в специализированном диагностическом и лечебном медицинском оборудовании.

Условия эксплуатации и совместимость

Благодаря всеклиматическому исполнению «В (5)» и высокой герметичности соединитель сохраняет работоспособность в широком диапазоне температур и при воздействии неблагоприятных факторов окружающей среды. Байонетный замок исключает самопроизвольное расчленение под действием вибрации и ударов, что особенно важно для подвижных объектов и техники, работающей в интенсивном режиме.

Для правильного подбора ответной части следует учитывать условный размер корпуса 12, байонетный метод сочленения и семь штыревых контактов. Вилка монтируется на панель, что упрощает компоновку блоков и шкафов. Ресурс не менее 500 циклов сочленения-расчленения обеспечивает длительный срок службы при периодическом подключении и отключении.
