Назначение соединителя ОНЦ-БС-1-7/12-В1-1-В

ОНЦ-БС-1-7/12-В1-1-В — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в составе электро-, радио- и контрольно-измерительной аппаратуры, где требуется надёжное механическое и электрическое соединение приборной части с кабельной линией.

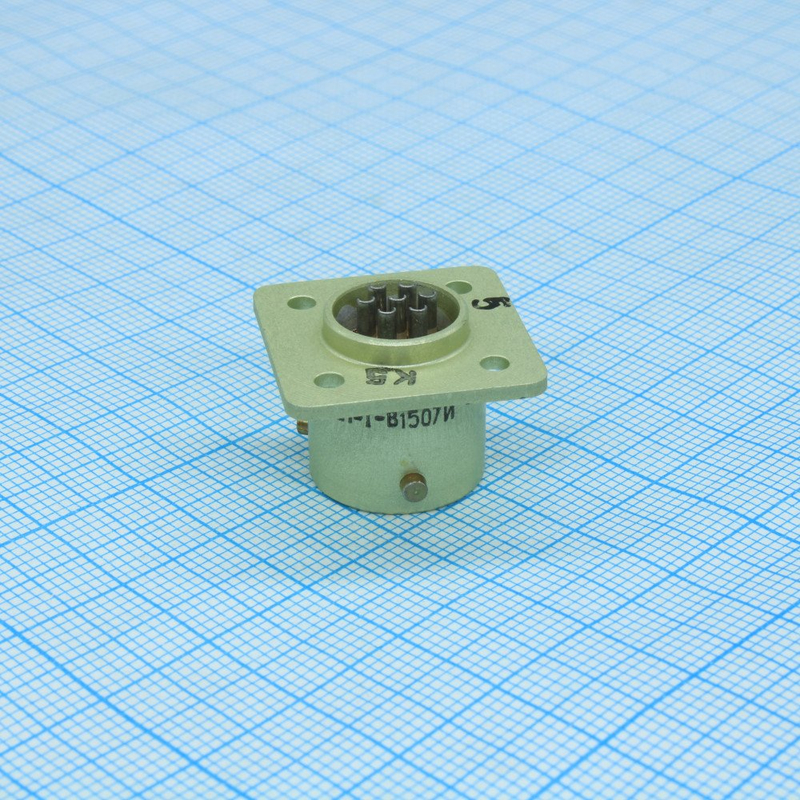

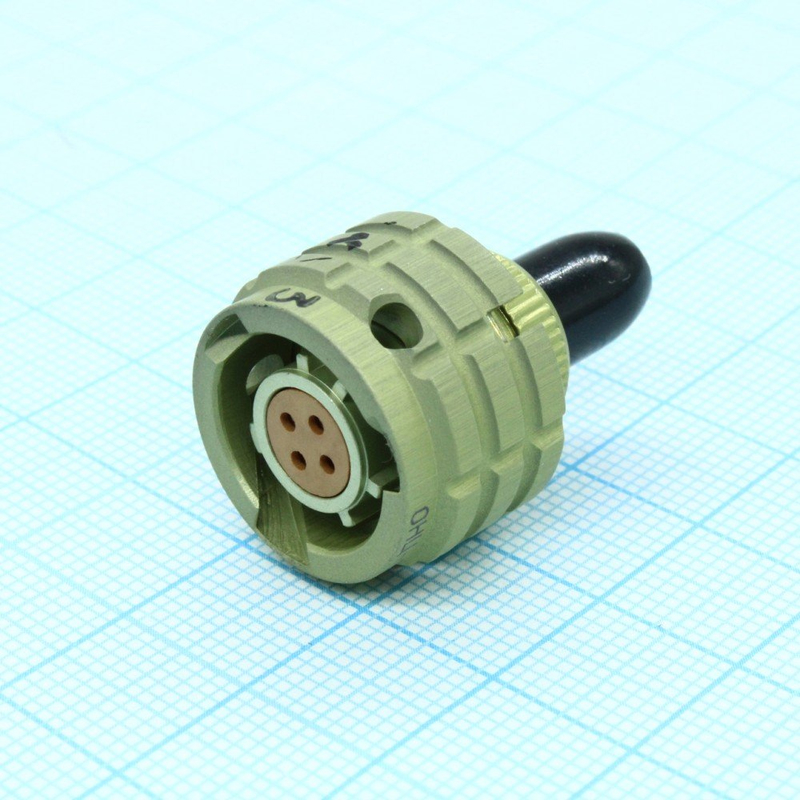

Конструктивно соединитель состоит из двух ответных частей: герметичной приборной вилки и негерметичной кабельной розетки с прямым пластмассовым кожухом. Такое сочетание позволяет монтировать вилку непосредственно на корпусе прибора, обеспечивая герметичность в месте установки, а розетку — на кабеле, что упрощает сборку и обслуживание жгутов и кабельных сборок.

Подтверждённые технические характеристики

• Количество контактов: 7.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 5 мОм.
• Максимальный ток на одиночный контакт: 3,1 А для корпуса диаметром 12.
• Максимальное рабочее напряжение: до 250 В (амплитудное значение).
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Сочленение: байонетное.
• Исполнение: всеклиматическое, для внутреннего монтажа.

Особенности конструкции и эксплуатации

Соединители серии ОНЦ-БС-1 оснащены многошпоночной поляризацией и многопозиционной установкой изоляторов. Эта особенность исключает несанкционированное сочленение: соединить между собой можно только взаимно соответствующие ответные части, что защищает аппаратуру от ошибок при сборке и подключении.

Байонетный механизм сочленения обеспечивает быстрое соединение и разъединение без применения инструмента, а также устойчивость к вибрационным и ударным нагрузкам за счёт фиксации поворотом. Серебряное покрытие контактов поддерживает стабильно низкое переходное сопротивление, что важно для слаботочных и измерительных цепей.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяют эксплуатировать соединитель в широком спектре условий, включая повышенную влажность и перепады температуры. Исполнение для внутреннего монтажа подразумевает установку в составе приборов и блоков, а не в качестве наружного разъёма.

Применение и совместимость

ОНЦ-БС-1-7/12-В1-1-В применяется в электрических цепях с током на контакт до 3,1 А и амплитудным напряжением до 250 В. Типовые области использования — блоки радиоэлектронной аппаратуры, пульты и приборы контроля, измерительные стенды, кабельные сборки внутри шкафов и стоек. Соединитель подходит для передачи как сигнальных, так и цепей питания в указанных пределах.

1. Монтаж приборной вилки на корпусе изделия с обеспечением герметичности места установки.
2. Разделка кабельной розетки на кабеле и её подключение к ответной вилке байонетным поворотом до фиксации.
3. Проверка поляризации перед сочленением: многошпоночная схема не допускает соединения неподходящих частей.
4. Эксплуатация в пределах рабочего диапазона температур и допустимых токов и напряжений.

Аналогом соединителя ОНЦ-БС-1-7/12-В1-1-В является изделие с обозначением OHS-BC-1-7/12-B1-1-B. Артикул товара — 7216, категория — ОНЦ. Производитель в предоставленных данных не указан, комплектация и сведения о сертификации также не приводятся.
