Назначение соединителя ОНЦ-БС-1-7/12-В1-1-В

ОНЦ-БС-1-7/12-В1-1-В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение и механическое сочленение приборной вилки с кабельной розеткой.

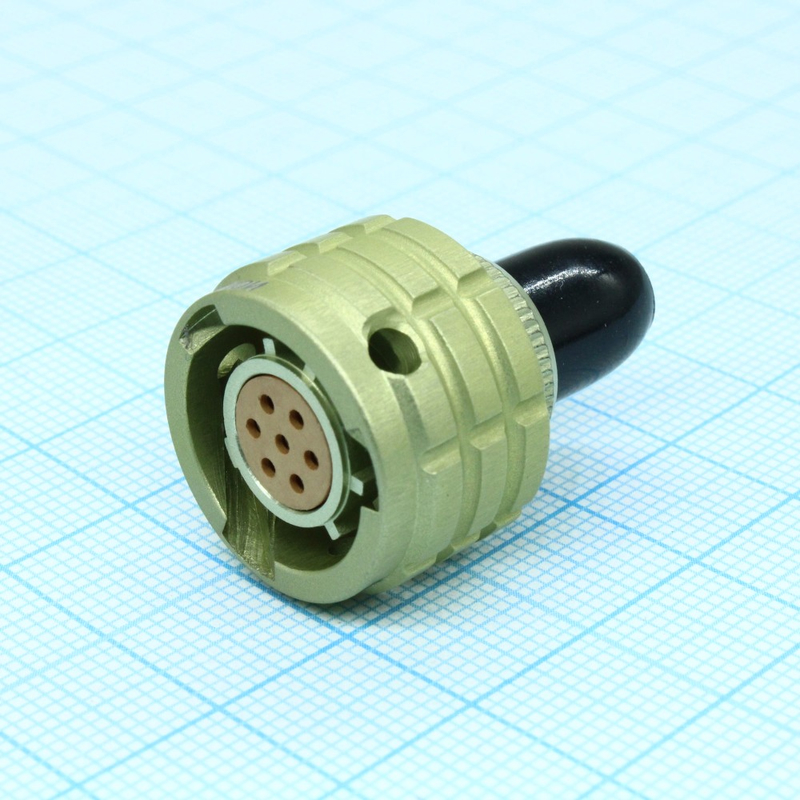

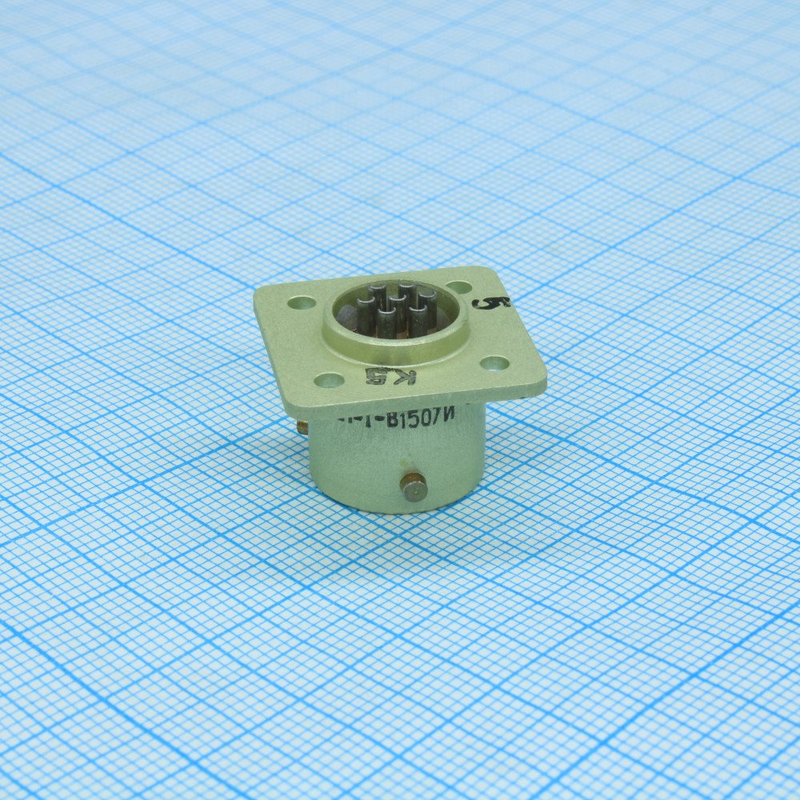

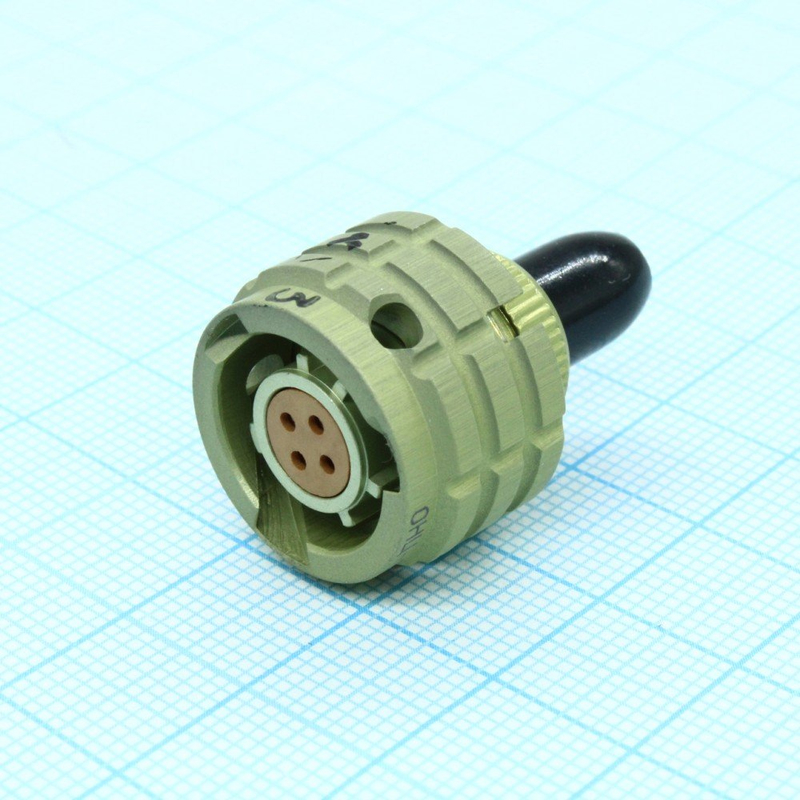

Соединители серии ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки объёмного монтажа. Такое исполнение позволяет использовать вилку на стороне прибора, а розетку — на стороне кабельной линии. Маркировка 7/12 указывает на количество контактов 7 и условный размер корпуса 12, а индекс В1 в обозначении соответствует виду контакта «вилка» и конструктивному исполнению приборной вилки.

Подтверждённые особенности конструкции

Конструкция соединителя предусматривает многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Эти решения исключают несанкционированное сочленение и защищают от ошибки при подключении. Сочленение соединителей байонетное, что обеспечивает быструю фиксацию и расфиксацию без применения инструмента.

Вилки изготавливаются герметичными, розетки — с прямым пластмассовым кожухом. Изделие выпускается во всеклиматическом исполнении, что подтверждается индексом В в конце условного обозначения. Соединитель изготовлен в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Расшифровка условного обозначения

• ОНЦ-БС — тип соединителя: низкочастотный цилиндрический;
• 1 — вид покрытия контактов: серебро;
• 7 — количество контактов;
• 12 — условный размер корпуса;
• В — вид контакта: вилка (штырь);
• 1 — конструктивное исполнение: приборная вилка;
• 1 — многопозиционная поляризация корпусов;
• В — всеклиматическое исполнение.

Технические характеристики

• Общее количество контактов в серии: 4, 7, 10, 19, 32, 50;
• Сопротивление контактов: не более 5 мОм;
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А;
• Максимальное рабочее напряжение: 250 В;
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм;
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия;
• Минимальная наработка: 15000 часов;
• Количество сочленений-расчленений: 250;
• Срок сохраняемости: 15 лет.

Применение

ОНЦ-БС-1-7/12-В1-1-В применяется в электрических цепях постоянного, переменного и импульсного тока при внутреннем монтаже. Благодаря герметичному исполнению вилки и всеклиматическому исполнению изделие подходит для эксплуатации в составе приборов и кабельных сборок в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.

Байонетное сочленение и многошпоночная поляризация упрощают монтаж и снижают риск ошибки подключения. Ресурс в 250 циклов сочленения-расчленения и минимальная наработка 15000 часов определяют область применения соединителя как элемента ответственного внутреннего монтажа, рассчитанного на длительную эксплуатацию и хранение в течение 15 лет.
