Назначение

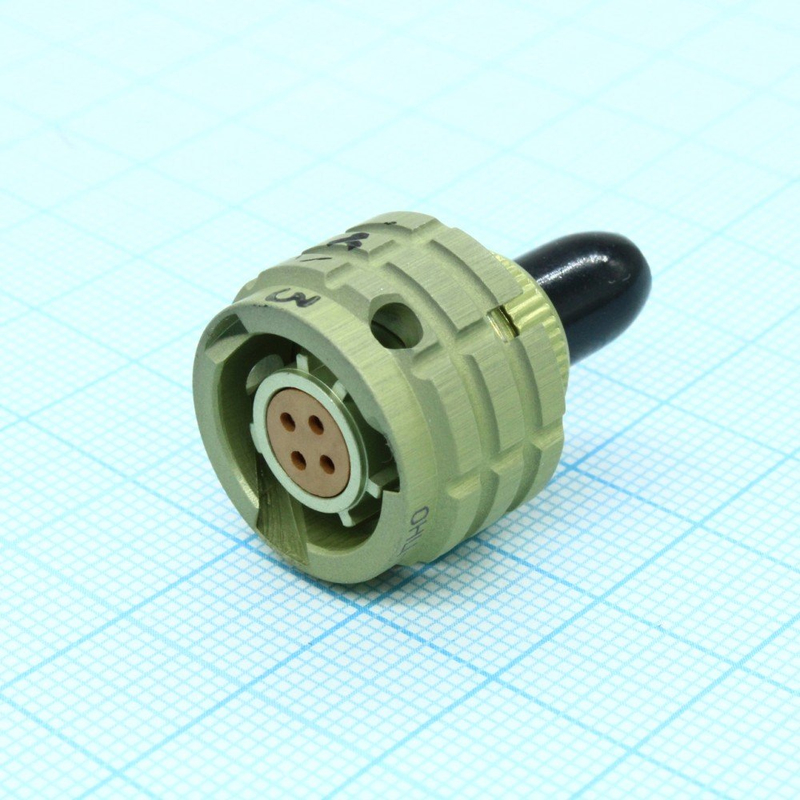

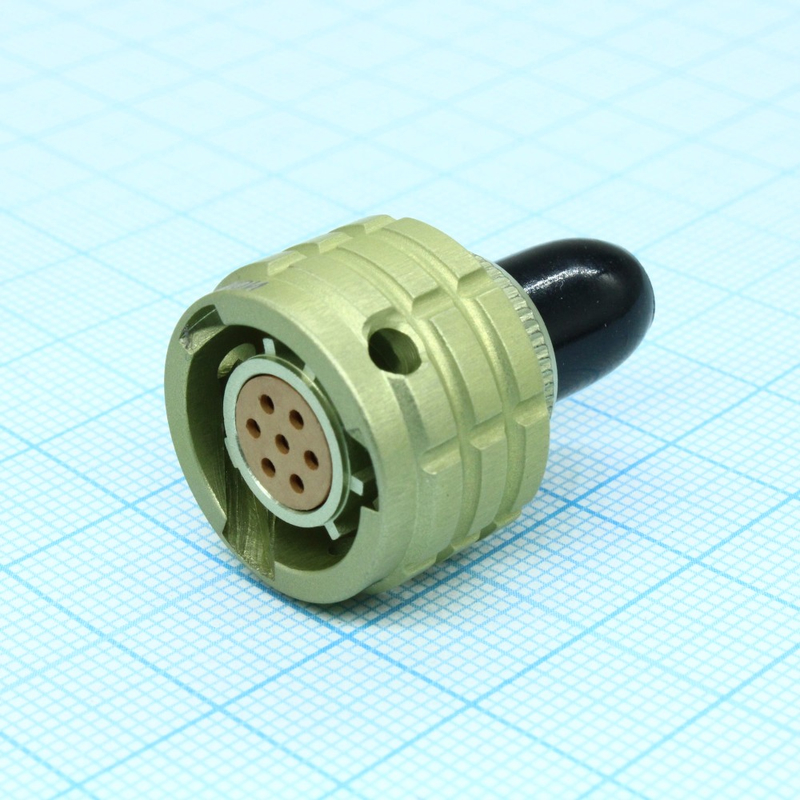

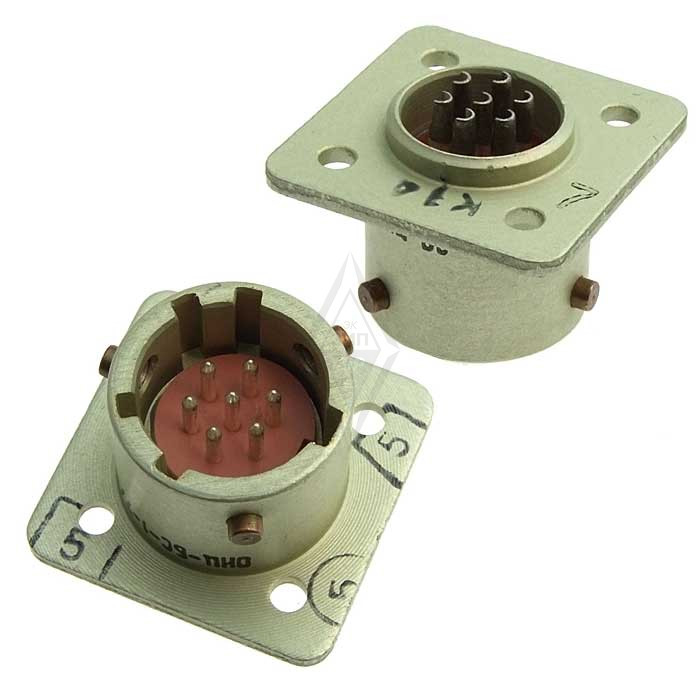

ОНЦ-БС-1-7/12-Р12-1-В — это кабельная розетка, предназначенная для монтажа кабеля связи с персональной электронно-вычислительной машиной, оснащённой интерфейсом RS-232, в составе блока обработки и передачи данных БОП-1М. Изделие обеспечивает электрическое и механическое сопряжение кабельных линий связи с оборудованием блока, выполняя функции соединительного элемента в системах передачи данных ответственного назначения.

Применение розетки неразрывно связано с блоком БОП-1М, для которого нормированы условия эксплуатации, требования безопасности и стойкость к внешним воздействиям. Все перечисленные ниже характеристики относятся к блоку БОП-1М, в составе которого применяется данная кабельная розетка, и определяют условия её использования по назначению.

Условия эксплуатации и стойкость к внешним воздействиям

Блок БОП-1М, в котором применяется розетка, соответствует требованиям РД 25 818-87: группа А по месту установки, исполнение 1 по функциональному назначению для сейсмических воздействий интенсивностью до 9 баллов по шкале MSK-64 на отметке от 70 до 30 метров относительно нулевой отметки. Изделие устойчиво к динамическим воздействиям удара падающего самолёта (УС) и воздушной ударной волны (ВУВ).

Степень защиты блока — IP65 по ГОСТ 14254-2015, что подтверждает защиту от проникновения твёрдых предметов и воды. По влиянию на безопасность блок относится к элементам, важным для безопасности класса 2У, 3Н в соответствии с НП-001-15.

По электромагнитной совместимости блок устойчив к электромагнитным помехам по ГОСТ 32137-2013 для группы исполнения IV, критерий качества функционирования А, и удовлетворяет нормам помехоэмиссии, установленным ГОСТ 30805.22-2013 и ГОСТ 30804.3.2-2013 для оборудования класса А, а также ГОСТ 30804.3.3-2013.

Блок сохраняет работоспособность при воздействии фонового гамма-излучения 10 зиверт в течение 10 минут. По степени защиты человека от поражения электрическим током он относится к классу I по ГОСТ 12.2.007.0-75. По противопожарным свойствам соответствует ГОСТ 12.1.004-91 с вероятностью возникновения пожара не более 10 в минус шестой степени в год.

Стойкость к дезактивирующим растворам

Изделие стойко к воздействию дезактивирующих растворов, применяемых для обработки наружных поверхностей и разъёмных соединений. Предусмотрены следующие составы:

• Раствор номер 1 для обработки наружных поверхностей путём влажной обтирки: едкий натр (NaOH) — 50 граммов на литр, перманганат калия (KMnO4) — 5 граммов на литр.
• Раствор номер 2 для обработки наружных поверхностей путём влажной обтирки: щавелевая кислота (H2C2O4) — от 10 до 30 граммов на литр, азотная кислота (HNO3) — 1 грамм на литр.
• Раствор номер 3 для обработки разъёмов и контактов: 5-процентный раствор лимонной кислоты в этиловом спирте C2H5OH плотностью 96 процентов.

Массогабаритные параметры

Масса блока БОП-1М составляет не более 5 килограммов. Габаритные размеры блока — не более 298 на 220 на 114 миллиметров. Указанные параметры характеризуют блок обработки и передачи данных, в составе которого применяется кабельная розетка ОНЦ-БС-1-7/12-Р12-1-В.

Область применения

Кабельная розетка ОНЦ-БС-1-7/12-Р12-1-В применяется при монтаже кабеля связи с ПЭВМ RS-232 в блоке обработки и передачи данных БОП-1М. Изделие востребовано в системах ответственного назначения, где предъявляются повышенные требования к сейсмостойкости, стойкости к ударным и электромагнитным воздействиям, радиационной стойкости и пожарной безопасности. Розетка обеспечивает надёжное подключение кабельных линий и сохраняет работоспособность в условиях, нормированных для блока БОП-1М, включая воздействие дезактивирующих растворов при проведении регламентных обработок.
