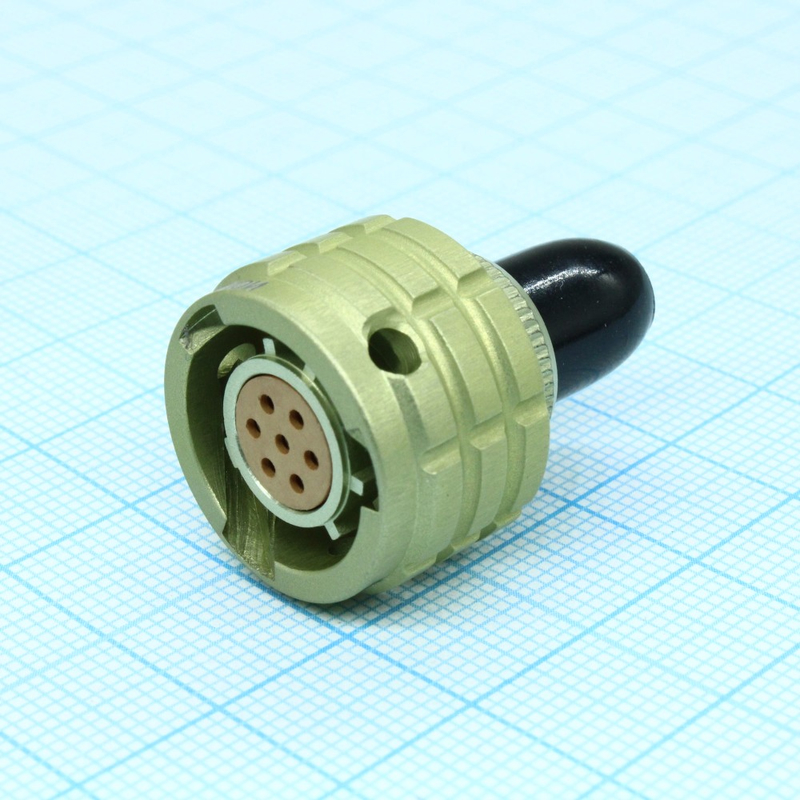

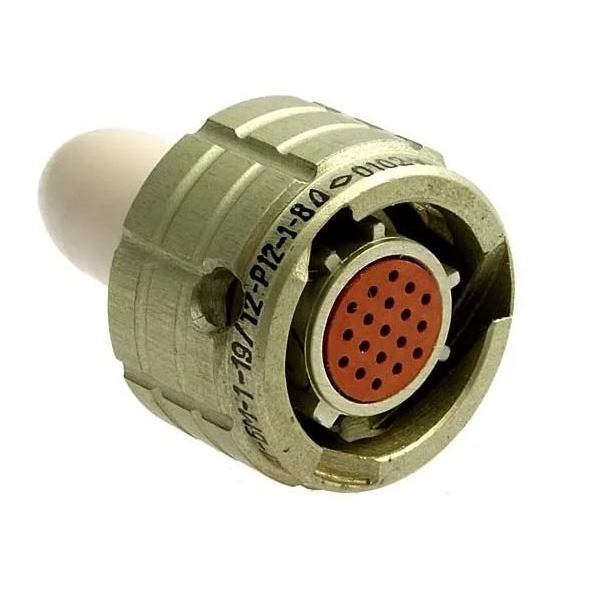

Назначение соединителя ОНЦ-БС-1-7/12-Р12-1-В

ОНЦ-БС-1-7/12-Р12-1-В — субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

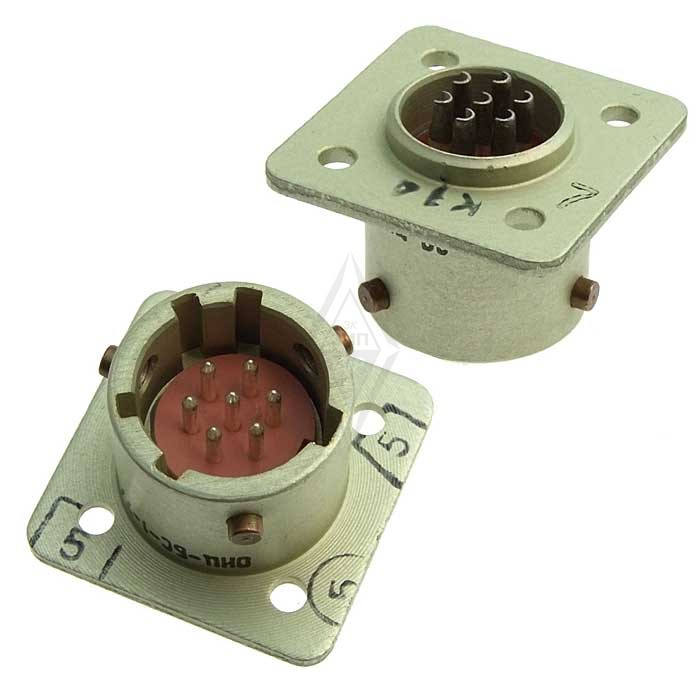

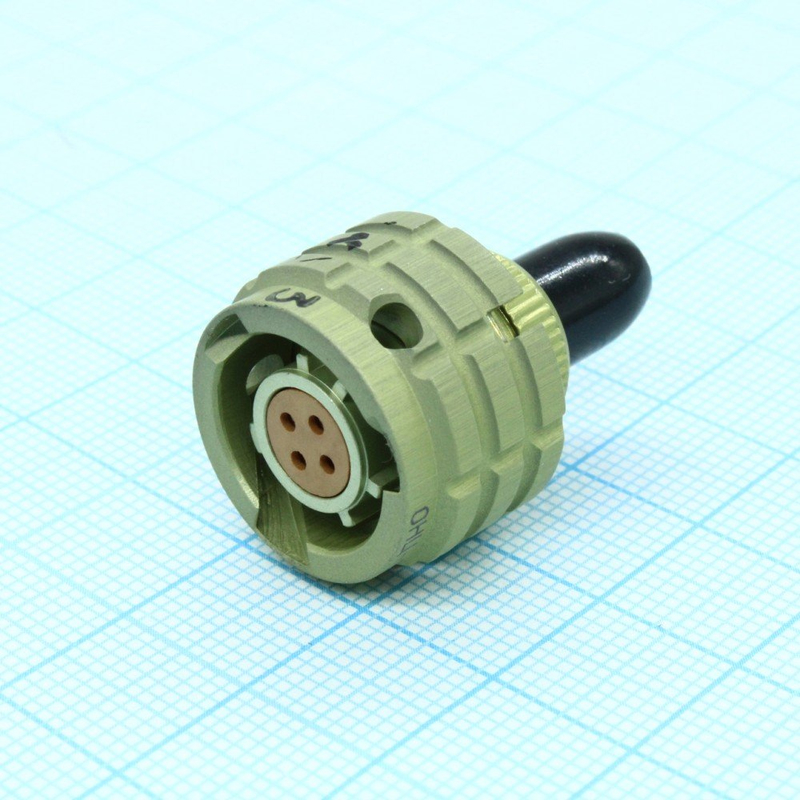

Конструкция соединителя состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Розетка имеет прямой пластмассовый кожух. Такое исполнение позволяет использовать изделие для подключения кабельных линий к блокам и приборам, где требуется быстрая и надёжная коммутация.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели соединителя.

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый.
• Количество контактов: 7.
• Условный размер корпуса: 12 мм.
• Покрытие контактов: серебро.
• Сочленение: байонетное.
• Поляризация: многошпоночная и многопозиционная.
• Климатическое исполнение: всеклиматическое.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Максимальная токовая нагрузка на один контакт: 4 А, суммарная на соединитель — 22 А.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 часов.
• Срок сохраняемости: 15 лет.

Расшифровка условного обозначения

Маркировка ОНЦ-БС-1-7/12-Р12-1-В содержит полную информацию о конструктивных особенностях изделия.

1. ОНЦ-БС — тип соединителя.
2. 1 — покрытие контактов: серебро.
3. 7 — количество контактов.
4. 12 — условный диаметр корпуса.
5. Р — часть соединителя: розетка (для вилки в обозначении применяется буква В).
6. 12 — конструктивное исполнение: розетка кабельная с прямым кожухом (для вилки приборной применяется индекс 1).
7. 1 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение и условия эксплуатации

Соединитель ОНЦ-БС-1-7/12-Р12-1-В применяется для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов. Он востребован в электронной аппаратуре специального и общего назначения, где требуется компактная коммутация с байонетным сочленением и многопозиционной поляризацией, исключающей неправильное подключение.

Всеклиматическое исполнение и расширенный диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия позволяют использовать изделие в различных климатических зонах. Быстрорасчленяемая конструкция с байонетным замком обеспечивает оперативное соединение и разъединение цепей без применения специального инструмента.

Серебряное покрытие контактов обеспечивает стабильное электрическое сопротивление не более 5 мОм, а сопротивление изоляции не менее 1000 МОм в нормальных условиях гарантирует надёжную работу цепей. Максимальная токовая нагрузка на один контакт составляет 4 А при суммарной нагрузке на соединитель до 22 А и максимальном рабочем напряжении 250 В.

Ресурс изделия подтверждается количеством сочленений-расчленений не менее 250 циклов, минимальной наработкой 15 000 часов и сроком сохраняемости 15 лет. Артикул изделия — 7221, категория — ОНЦ.
