Назначение соединителя ОНЦ-БС-1-7/12-Р12-1-В

ОНЦ-БС-1-7/12-Р12-1-В (артикул 7220) — субминиатюрный цилиндрический низкочастотный быстрорасчленяемый соединитель, предназначенный для внутреннего монтажа в электронной аппаратуре. Изделие применяется для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов в электронной аппаратуре специального и общего назначения.

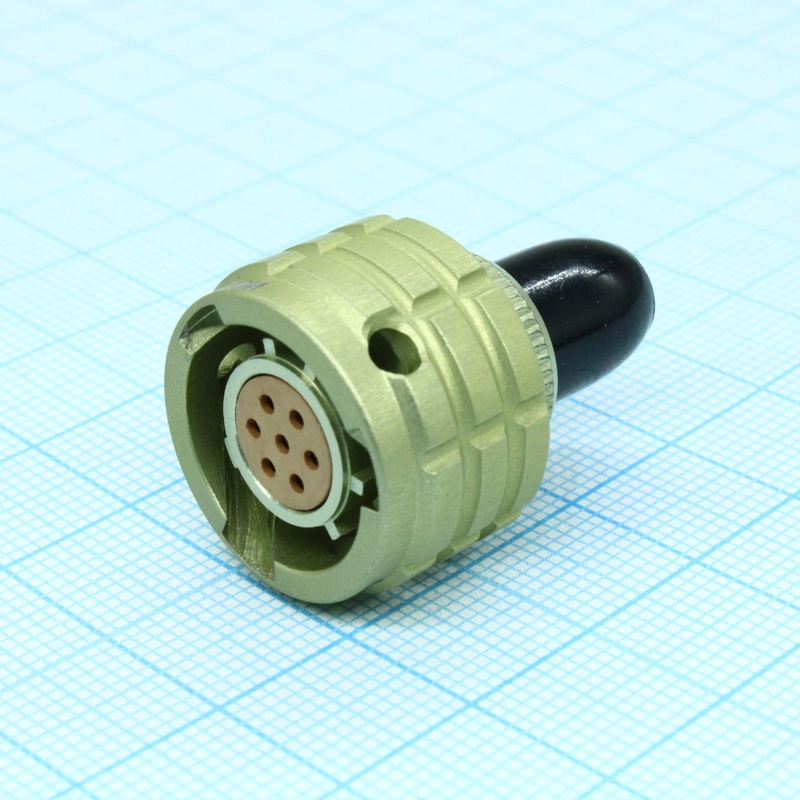

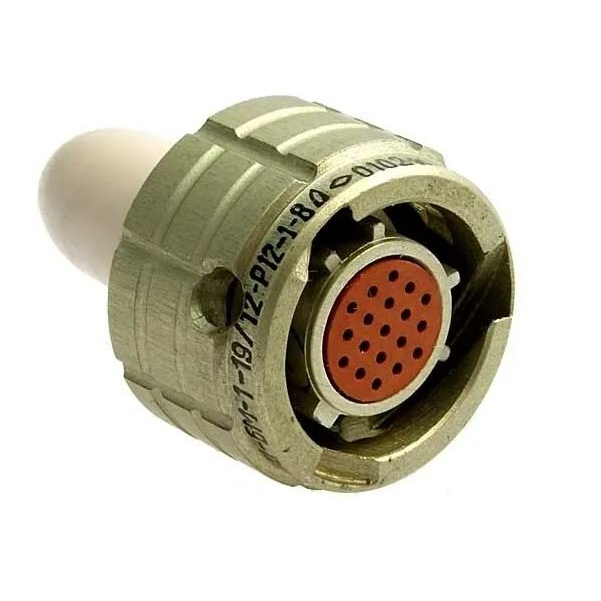

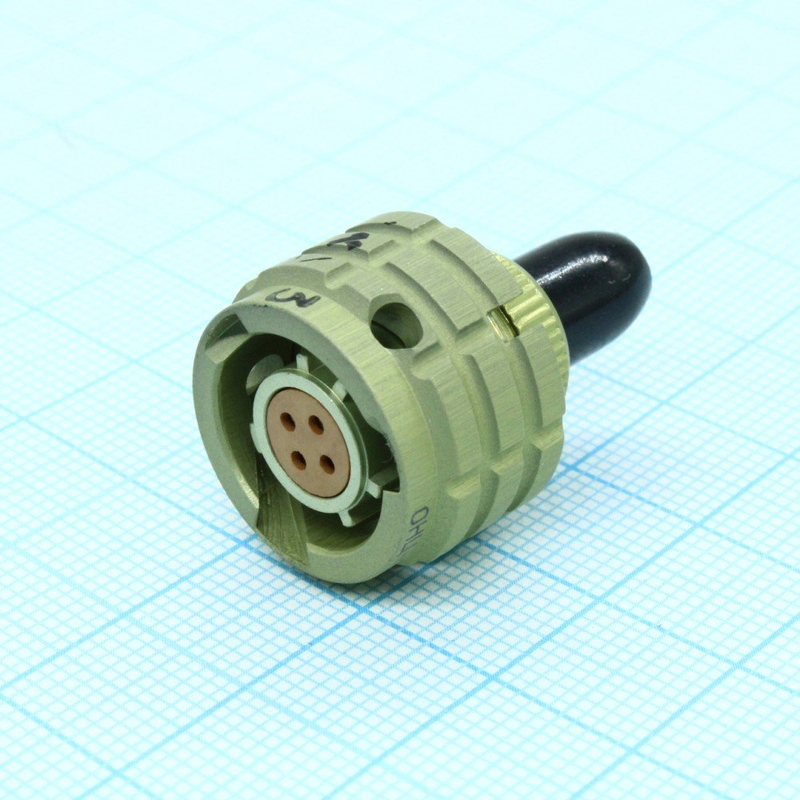

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Вилки изготавливаются герметичными, а розетки имеют прямой пластмассовый кожух. Такое исполнение позволяет применять изделие в составе бортовой, приборной и кабельной арматуры, где требуется быстрое сочленение и расчленение без специального инструмента.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый.
• Количество контактов: 7.
• Условный размер корпуса: 12 мм.
• Покрытие контактов: серебро.
• Сочленение: байонетное.
• Поляризация: многошпоночная и многопозиционная.
• Климатическое исполнение: всеклиматическое.
• Рабочий температурный диапазон: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Суммарная токовая нагрузка на соединитель: 22 А.
• Максимальное рабочее напряжение: 250 В.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную работу в цепях с малыми токами и сигналами. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах без дополнительной защиты.

Расшифровка условного обозначения

Обозначение ОНЦ-БС-1-7/12-Р12-1-В построено по следующей схеме:

1. ОНЦ-БС — тип соединителя.
2. 1 — покрытие контактов (серебро).
3. 7 — количество контактов.
4. 12 — условный диаметр корпуса, равный 12 мм.
5. Р — часть соединителя; В обозначает вилку, Р обозначает розетку.
6. 12 — конструктивное исполнение: 1 соответствует приборной вилке, 12 — кабельной розетке с прямым кожухом.
7. 1 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение и особенности эксплуатации

Соединитель применяется для внутреннего монтажа в электронной аппаратуре, где требуется компактное байонетное соединение с числом контактов 7 и условным размером корпуса 12 мм. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение, а многошпоночная и многопозиционная поляризация исключает неправильную стыковку частей.

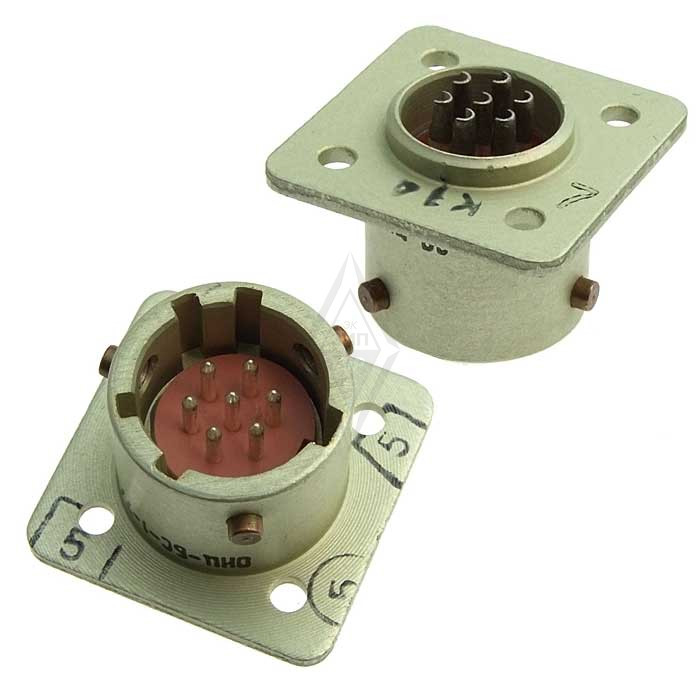

Герметичная приборная вилка подходит для установки на корпус прибора, а негерметичная кабельная розетка с прямым пластмассовым кожухом — для оконцевания кабеля. Изделие рассчитано на работу в цепях с максимальным рабочим напряжением до 250 В, током на одиночный контакт до 4 А и суммарным током на соединитель до 22 А.

Рабочий температурный диапазон от минус 60 до плюс 85 градусов Цельсия и всеклиматическое исполнение позволяют использовать соединитель в аппаратуре специального и общего назначения, эксплуатируемой в различных климатических условиях.
