Назначение соединителя ОНЦ-БС-1-7/12-Р12-1-В

ОНЦ-БС-1-7/12-Р12-1-В — субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа в электронной аппаратуре. Он обеспечивает электрическое соединение и разъединение цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Изделие применяется в электронной аппаратуре общего и специального назначения, где требуется компактное быстрорасчленяемое соединение с надёжной фиксацией и защитой от несанкционированного сочленения. Артикул позиции — 7219, категория — ОНЦ.

Конструкция и состав

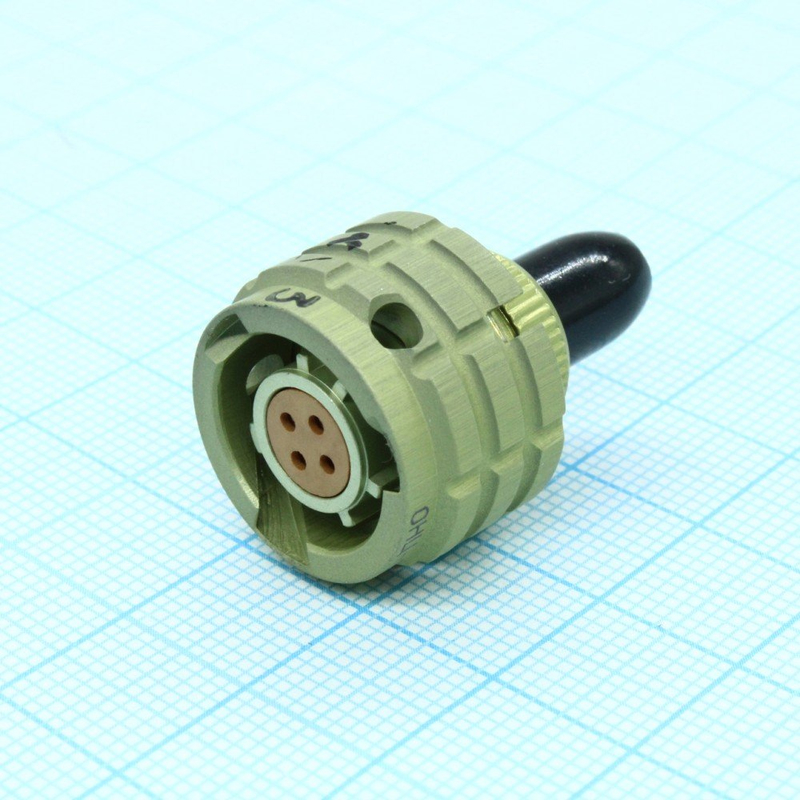

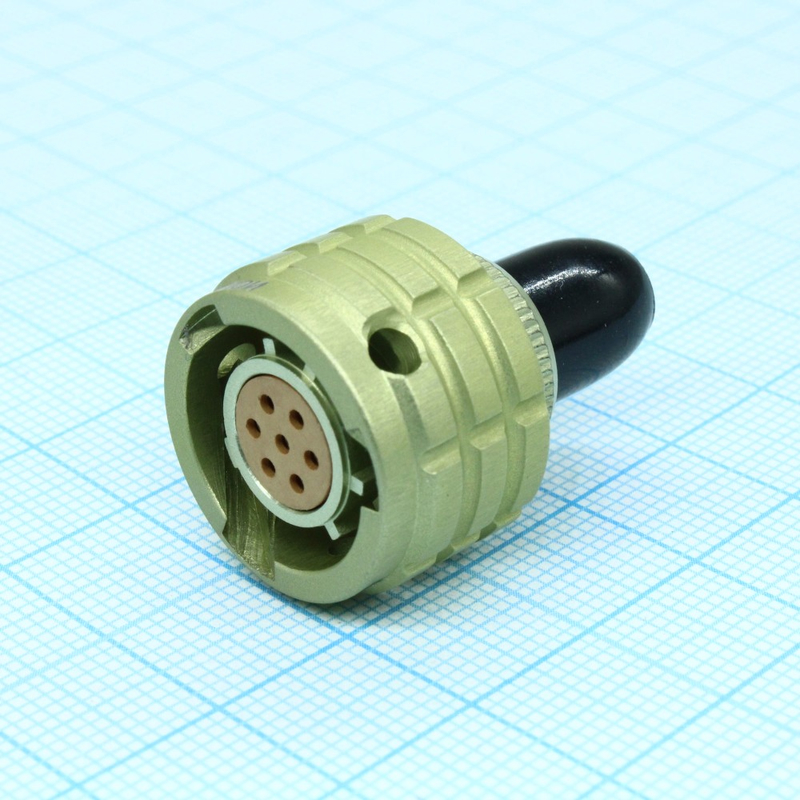

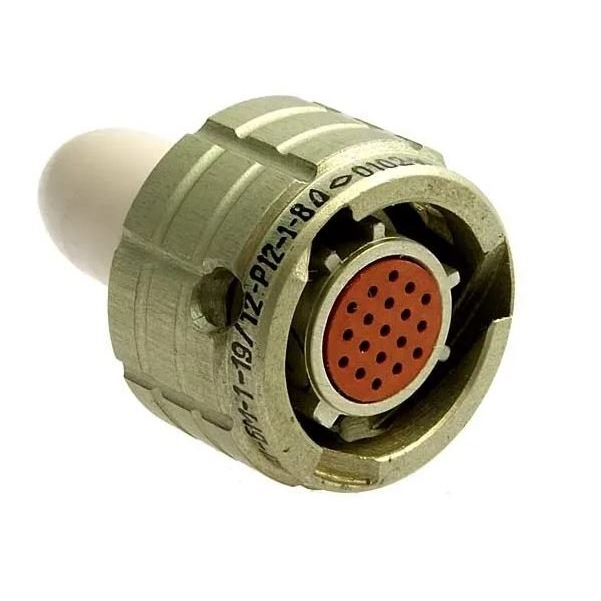

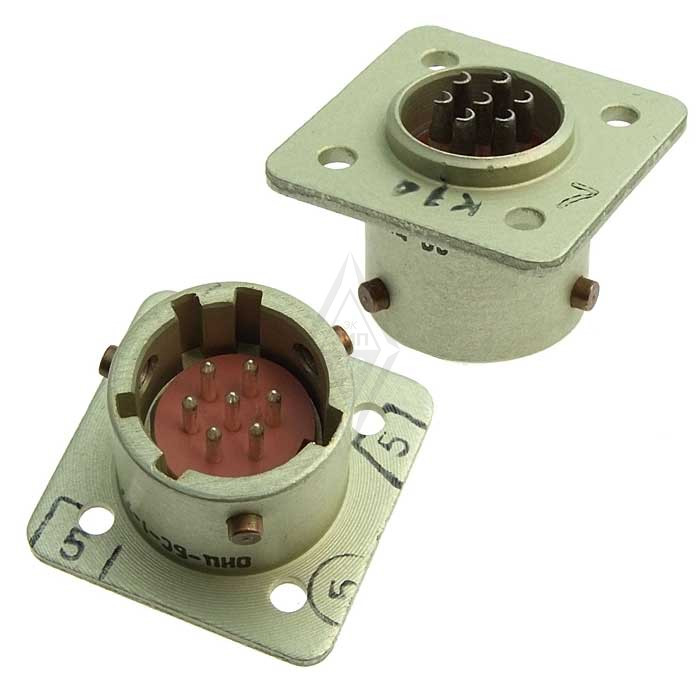

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются в герметичном исполнении, а кабельные розетки поставляются с прямым пластмассовым кожухом.

Сочленение выполнено байонетным, что обеспечивает быстрое соединение и разъединение. Поляризация реализована за счёт многошпоночной установки и многопозиционного расположения изоляторов, что исключает несанкционированное сочленение с ответными частями.

Монтаж проводников — объёмный, пайкой. Контакты имеют серебряное покрытие, что способствует стабильному переходному сопротивлению.

Основные технические характеристики

• Тип соединителя: цилиндрический, низкочастотный, субминиатюрный, быстрорасчленяемый.
• Количество контактов: 7.
• Условный диаметр корпуса: 12 мм.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Рабочее напряжение: 250 В (переменного или постоянного тока).
• Токовая нагрузка на каждый контакт: 3,1 А.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.
• Диапазон рабочих температур: от минус 60 °C до плюс 85 °C.
• Вибрация: синусоидальная в диапазоне частот от 1 до 5000 Гц с ускорением 200 метров на секунду в квадрате (20 g).
• Удары: одиночного действия с ускорением согласно требованиям, предъявляемым к изделиям данной серии.

Область применения

Соединитель ОНЦ-БС-1-7/12-Р12-1-В востребован в бортовой и наземной электронной аппаратуре, измерительных приборах, системах связи и управления, где необходимы компактные низкочастотные соединения с устойчивостью к вибрационным и ударным нагрузкам.

Герметичная приборная вилка позволяет использовать изделие в составе блоков, к которым предъявляются повышенные требования по герметичности, а кабельная розетка с прямым пластмассовым кожухом удобна при объёмном монтаже пайкой.

Рабочий диапазон температур от минус 60 °C до плюс 85 °C делает изделие пригодным для эксплуатации в широком спектре климатических условий. Некоторые аналоги данной серии сохраняют работоспособность до плюс 125 °C, однако для указанного исполнения подтверждён верхний предел плюс 85 °C.

Особенности эксплуатации и монтажа

При монтаже важно учитывать байонетный тип сочленения и многопозиционную поляризацию изоляторов: соединитель допускает сочленение только в определённом положении, что снижает риск ошибки при сборке.

Пайка контактов выполняется объёмным способом, при этом серебряное покрытие контактов требует соблюдения температурного режима пайки, чтобы не повредить покрытие и не ухудшить переходное сопротивление.

Для сохранения заявленных характеристик сопротивление контактов не должно превышать 5 мОм, а сопротивление изоляции — быть не менее 1000 МОм в нормальных условиях. Контроль этих параметров целесообразен после монтажа и в процессе эксплуатации.

Токовая нагрузка распределяется по семи контактам; при необходимости максимальный ток на одиночный контакт может достигать значений от 1,5 до 3,7 А, что следует учитывать при выборе сечения проводников и схемы подключения.
