Назначение

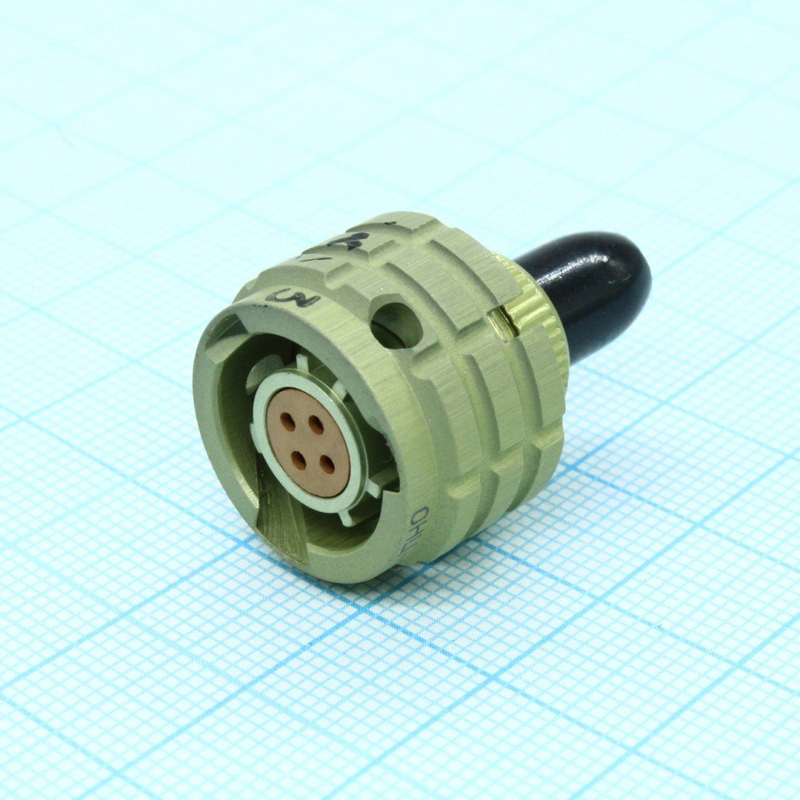

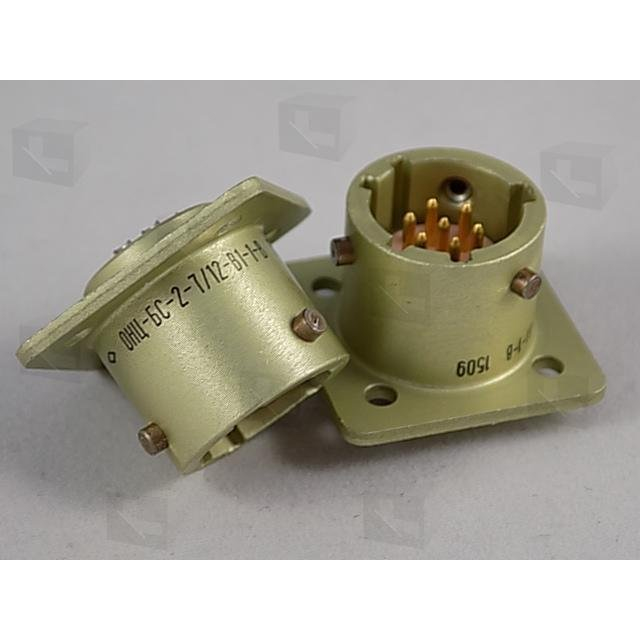

ОНЦ-БС-2-7/12-Р12-1-В — это монтажный комплект, входящий в комплект поставки блока детектирования БДМГ-100. Изделие предназначено для обеспечения монтажа и подключения соединителей, входящих в состав блока, а также для формирования надёжного и прецизионного электрического соединения компонентов в специализированном оборудовании, требующем устойчивости к внешним воздействиям.

Комплект относится к серии компонентов ОНЦ-БС-2, выпускаемой АО «завод «Элекон». Применяется в радиоэлектронной аппаратуре, системах автоматизации и контроля, а также в измерительной технике, где используются разъёмы серии ОНЦ-БС-2.

Подтверждённые особенности

Ниже перечислены характеристики, указанные в обозначении и описании изделия. Значения приведены в том виде, в котором они подтверждены данными о товаре.

• Тип изделия: монтажный комплект.
• Серия компонента: ОНЦ-БС-2.
• Количество контактов: 7 (указано в обозначении «-7»).
• Условный размер корпуса: 12 мм (указано в обозначении «/12»).
• Тип соединителя компонента комплекта: розетка (на основе индекса «Р» в «Р12»), предназначенная для сопряжения с вилками серии ОНЦ-БС-2.
• Климатическое исполнение: В — всеклиматическое исполнение, для умеренного и холодного климата.
• Производитель: АО «завод «Элекон».
• Рабочее напряжение для разъёмов серии ОНЦ-БС-2: от 1E-3 до 250 В.
• Рабочий ток на каждый контакт для разъёмов серии ОНЦ-БС-2: от 1E-6 до 3,7 А.
• Технические условия: бР0.364.030ТУ; бР0.364.030ТУ1 (согласно серии).
• Артикул: 7272.

Сведения о годе выпуска, указанные в имеющемся описании, относятся к 2018 году.

Параметры серии ОНЦ-БС-2

Для серии ОНЦ-БС-2 в целом подтверждены следующие параметры: рабочее напряжение от 1E-3 до 250 В, рабочий ток на каждый контакт от 1E-6 до 3,7 А, количество контактов от 4 до 50 штук, условный размер корпуса от 10 до 27 мм. Конструктивное исполнение серии — вилка для печатного монтажа. Серия производится согласно техническим условиям бР0.364.030ТУ и бР0.364.030ТУ1.

Применение

Основное применение изделия — в составе блока детектирования БДМГ-100, где комплект обеспечивает монтаж и подключение необходимых соединителей. Блок детектирования БДМГ-100, в который входит данный комплект, как правило, находит применение в областях, связанных с мониторингом, измерениями, научными исследованиями или безопасностью, в том числе в системах радиационного контроля.

Кроме того, комплект востребован в радиоэлектронной аппаратуре, системах автоматизации и контроля, а также в измерительной технике, где используются разъёмы серии ОНЦ-БС-2. Использование комплекта позволяет обеспечить надёжное и прецизионное электрическое соединение компонентов в специализированном оборудовании, которое должно сохранять работоспособность при внешних воздействиях.

Совместимость и условия эксплуатации

Розетка, входящая в комплект, предназначена для сопряжения с вилками серии ОНЦ-БС-2. Климатическое исполнение В допускает эксплуатацию в условиях умеренного и холодного климата. Электрические параметры соответствуют значениям, установленным для серии ОНЦ-БС-2: рабочее напряжение от 1E-3 до 250 В и рабочий ток на каждый контакт от 1E-6 до 3,7 А, что позволяет применять изделие как в слаботочных цепях, так и в цепях с относительно высоким напряжением в пределах указанного диапазона.

Дополнительные сведения о комплектации, гарантийных условиях, сертификатах и стране производства в предоставленных данных отсутствуют.
