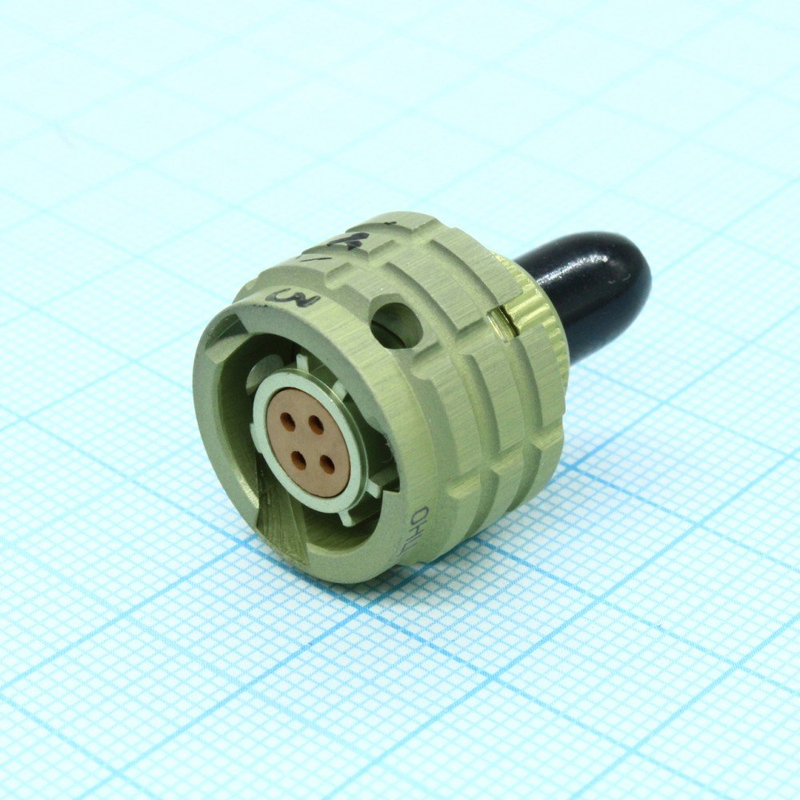

Назначение разъёма ОНЦ-БС-2-7/12-Р12-1-В

ОНЦ-БС-2-7/12-Р12-1-В — цилиндрический кабельный разъём общего назначения, предназначенный для коммутации электрических цепей. Изделие относится к категории ОНЦ и служит для создания разъёмного соединения между кабелем и ответной частью — приборной или кабельной розеткой либо вилкой соответствующего типоразмера.

Разъём применяется там, где требуется надёжное электрическое соединение с возможностью оперативного подключения и отключения без пайки непосредственно в месте эксплуатации. Конструкция рассчитана на монтаж на кабель, то есть хвостовик корпуса охватывает кабель и фиксирует его, обеспечивая механическую разгрузку контактной группы.

Подтверждённые характеристики

Ниже перечислены параметры, которые прямо следуют из маркировки и сопроводительных данных изделия.

• Тип: цилиндрический разъём общего назначения для коммутации электрических цепей.
• Конструктивное исполнение: кабельный, предназначен для монтажа на кабель.
• Количество контактов: 7.
• Условный размер корпуса: 12 — составная часть обозначения «7/12» указывает на номинальный размер корпуса.
• Тип соединителя: розетка (гнездовая часть), согласно обозначению «Р» в маркировке.
• Климатическое исполнение: всеклиматическое — буква «В» в конце обозначения указывает на возможность эксплуатации в широком диапазоне климатических условий, включая умеренный и холодный климат.
• Обозначение изделия: ОНЦ-БС-2-7/12-Р12-1-В.
• Артикул: 7271.
• Категория: ОНЦ.

Расшифровка обозначения

Маркировка ОНЦ-БС-2-7/12-Р12-1-В читается как последовательность признаков: серия ОНЦ, исполнение БС, номер разработки 2, сочетание 7/12, где семь — число контактов, а двенадцать — условный размер корпуса. Далее следует обозначение Р12, указывающее на розеточное исполнение, затем индекс 1 и буква В, обозначающая всеклиматическое исполнение.

Применение и устройство, в котором используется разъём

Разъём применяется для подключения кабельных линий к блокам, приборам и пультам, оснащённым ответными частями того же типоразмера. Благодаря семи контактам он обеспечивает передачу нескольких сигнальных или силовых цепей одновременно в одном соединении, что сокращает число отдельных разъёмов на единицу оборудования.

Всеклиматическое исполнение позволяет использовать изделие как в отапливаемых помещениях, так и на открытом воздухе, в том числе при пониженных температурах. Кабельное исполнение означает, что разъём устанавливается на конце кабеля и после монтажа образует с ним единый узел.

При подборе ответной части необходимо ориентироваться на число контактов (семь) и условный размер корпуса (двенадцать), чтобы обеспечить механическую и электрическую совместимость соединителей. Данные о конкретных материалах контактов, допустимом токе, напряжении, степени защиты и диапазоне рабочих температур в предоставленной информации отсутствуют, поэтому их следует уточнять по эксплуатационной документации производителя.
