Назначение и область применения

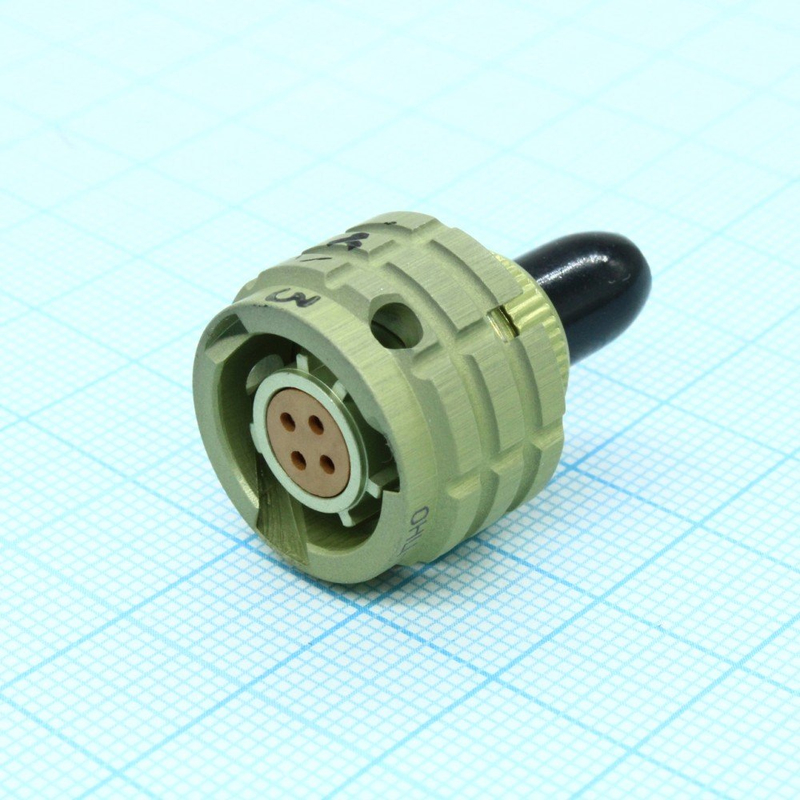

ОНЦ-БС-1- 7/12-Р12-1-В — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он применяется для соединения и разъединения электрических цепей в электронном оборудовании специального и общего назначения.

Соединитель рассчитан на работу в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Исполнение «В» — всеклиматическое, что определяет область применения как оборудование, эксплуатируемое в разных климатических условиях.

Расшифровка условного обозначения

Обозначение построено по принятой для этой серии схеме и читается последовательно:

• ОНЦ-БС — тип соединителя, низкочастотный цилиндрический соединитель;
• 1 — покрытие контактов: серебро;
• 7 — количество контактов;
• 12 — условный диаметр корпуса;
• Р — часть соединителя: розетка;
• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом;
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Конструкция и особенности

Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. В данном исполнении поставляется розетка с прямым пластмассовым кожухом.

Корпуса имеют многошпоночную поляризацию, а изоляторы — многопозиционную установку (от 1 до 20 позиций). Это защищает соединитель от несанкционированного сочленения. Сочленение соединителей — байонетное.

Материал контактов — латунь, материал корпуса — анодированный алюминий. Общее количество контактов в серии составляет 4, 7, 10, 19, 32 или 50; в данном исполнении контактов семь.

Технические характеристики

• сопротивление контактов — не более 5 мОм;
• максимальный ток на одиночный контакт — от 1,5 до 3,7 А;
• максимальное рабочее напряжение — 250 В;
• диапазон рабочих температур — от минус 60 до плюс 125 градусов Цельсия;
• рабочая частота переменного тока — до 3 МГц;
• сочленение — байонетное.

Условия эксплуатации

Благодаря всеклиматическому исполнению соединитель сохраняет рабочие параметры в широком диапазоне температур: от минус 60 до плюс 125 градусов Цельсия. Совместимость с цепями постоянного, переменного и импульсного тока делает его пригодным для внутреннего монтажа в составе электронного оборудования специального и общего назначения.

Серебряное покрытие контактов и латунная токопроводящая часть обеспечивают низкое сопротивление контактов, а анодированный алюминиевый корпус — механическую прочность при субминиатюрных габаритах. Байонетное сочленение и многошпоночная поляризация упрощают монтаж и исключают ошибочное подключение.
