ОНЦ-БС-2-50/27-В1-1-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БС-2-50/27-В1-1-В

ОНЦ-БС-2-50/27-В1-1-В – это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Назначение и применение :

Используется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Применяется в разных электро-, радио- и контрольно-измерительных приборах.

Конструкция :

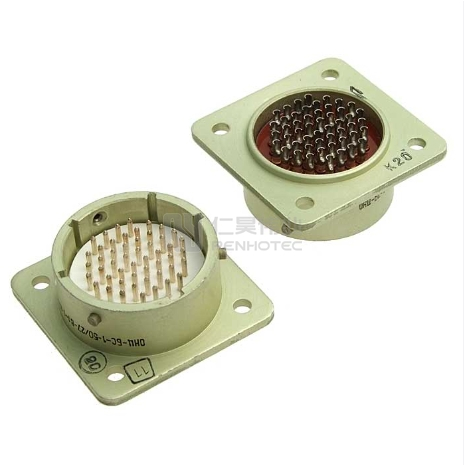

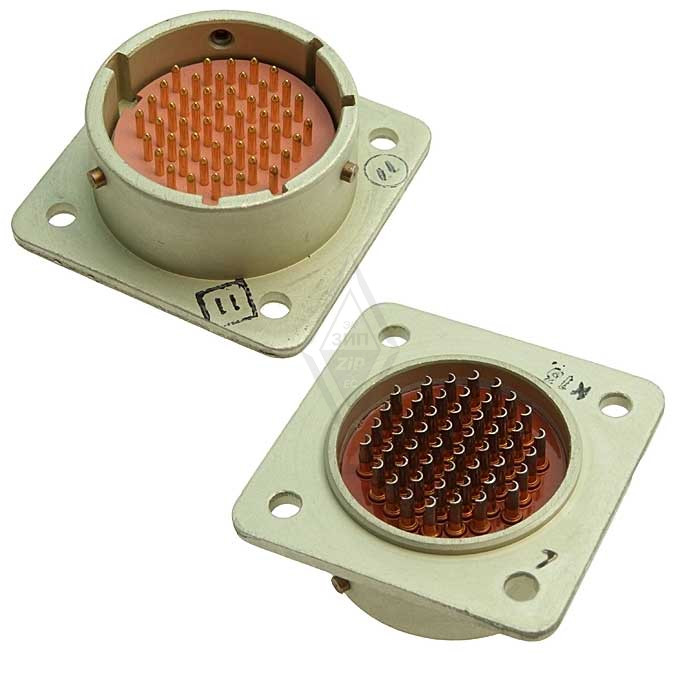

Состоит из герметичной приборной вилки и негерметичной кабельной розетки.
Имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.
Сочленение соединителей – байонетное.
вилки изготавливаются, розетки – с прямым пластмассовым кожухом.

Технические характеристики :

Покрытие контактов – золото (для ОНЦ-БС-2).
Количество контактов – 50.
Условный диаметр корпуса – 27 мм.
Рабочая токовая нагрузка на каждый контакт – 1,5 А.
Максимальный ток на одиночный контакт – 4 А.
Суммарная токовая нагрузка на соединитель – 75 А.
Максимальное рабочее напряжение (амплитудное значение) – 250 В.
Сопротивление контактов – не более 5 мОм.
Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.
Количество сочленений-расчленений – 250.
Минимальная наработка изделия – 15 000 ч.
Срок сохраняемости – 15 лет.
Диапазон рабочей температуры окружающей среды: от -60°С до +85°С.

Условное обозначение :

Структура условного обозначения ОНЦ-БС-2-50/27-В1-1-В :

ОНЦ-БС – тип соединителя.
2 – покрытие контактов: 1 – серебро, 2 – золото.
50 – количество контактов.
27 – условный диаметр корпуса.
В – часть соединителя: В – вилка, Р – розетка.
1 – конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом.
1 – многопозиционная поляризация.
В – всеклиматическое исполнение.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Описание

Назначение соединителя ОНЦ-БС-2-50/27-В1-1-В

ОНЦ-БС-2-50/27-В1-1-В представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Соединитель используется в различных электротехнических, радиотехнических и контрольно-измерительных приборах, где требуется надёжная передача сигналов и питающих напряжений при повышенных требованиях к стабильности контакта и стойкости к внешним воздействиям.

Конструктивные особенности

Изделие состоит из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение частей соединителя — байонетное, обеспечивающее быстрое и надёжное соединение. Вилки изготавливаются приборного типа, розетки — с прямым пластмассовым кожухом.

Конструкцией предусмотрена многошпоночная поляризация корпусов и многопозиционная установка изоляторов. Эти решения защищают от несанкционированного сочленения и исключают неправильное подключение ответных частей.

Технические характеристики

Количество контактов — 50.
Условный диаметр корпуса — 27 мм.
Покрытие контактов — золото (для исполнения ОНЦ-БС-2).
Рабочая токовая нагрузка на каждый контакт — 1,5 А.
Максимальный ток на одиночный контакт — 4 А.
Суммарная токовая нагрузка на соединитель — 75 А.
Максимальное рабочее напряжение (амплитудное значение) — 250 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Количество сочленений-расчленений — 250.
Минимальная наработка изделия — 15 000 ч.
Срок сохраняемости — 15 лет.
Диапазон рабочей температуры окружающей среды — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.

Расшифровка условного обозначения

Структура обозначения ОНЦ-БС-2-50/27-В1-1-В включает несколько позиций, каждая из которых указывает на конкретные параметры изделия.

ОНЦ-БС — тип соединителя.
2 — покрытие контактов: 1 соответствует серебру, 2 — золоту.
50 — количество контактов.
27 — условный диаметр корпуса в миллиметрах.
В — часть соединителя: В обозначает вилку, Р — розетку.
1 — конструктивное исполнение: 1 соответствует приборной вилке, 12 — кабельной розетке с прямым кожухом.
1 — многопозиционная поляризация.
В — всеклиматическое исполнение.

Условия изготовления и эксплуатации

Соединители выпускаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ). Изделие рассчитано на эксплуатацию в широком диапазоне температур и сохраняет рабочие характеристики при соблюдении условий монтажа, установленных указанными техническими условиями.
