Назначение соединителя ОНЦ-БС-2-50/27-В1-1-В

ОНЦ-БС-2-50/27-В1-1-В — это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он предназначен для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения. Изделие применяется там, где требуется компактность, высокая плотность контактов и стабильная работа в жёстких условиях эксплуатации.

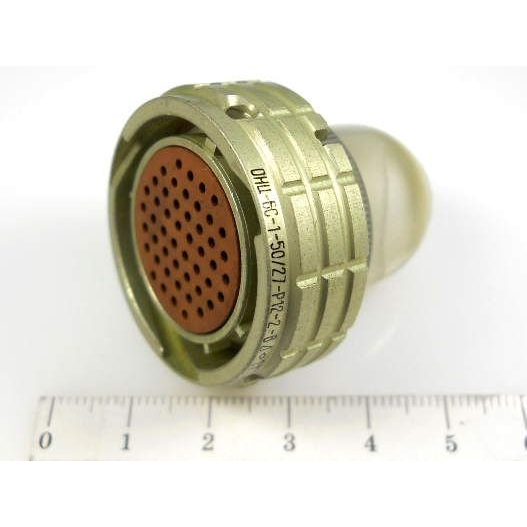

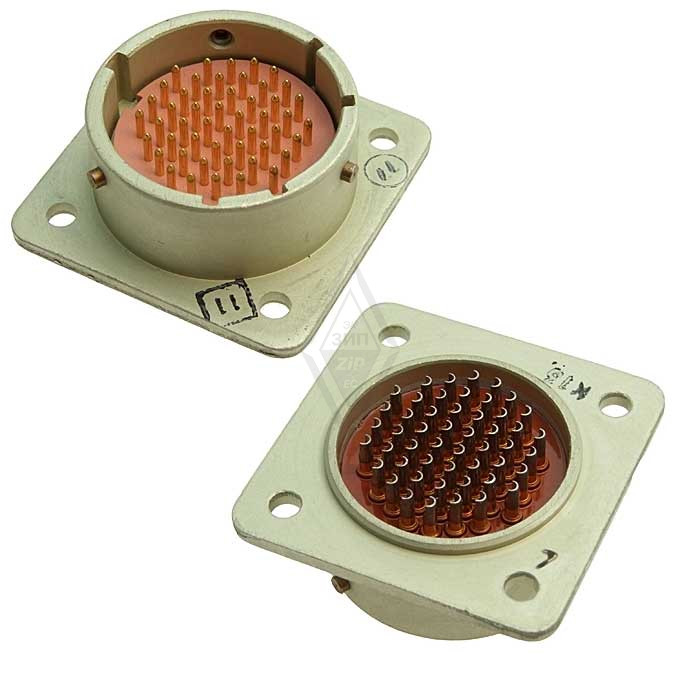

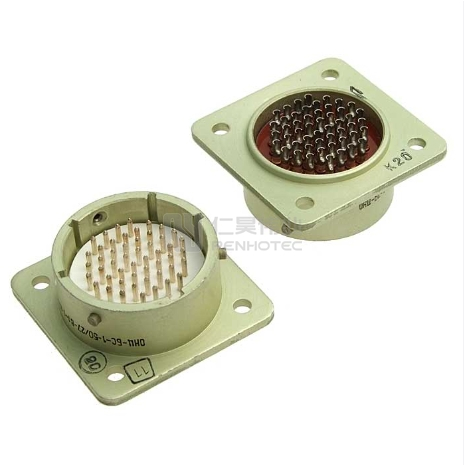

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки, монтируемой на панель, и негерметичной кабельной розетки с прямым пластмассовым кожухом. Сочленение выполняется по байонетному механизму, что обеспечивает быстрое и надёжное подключение и отключение без применения специального инструмента.

Подтверждённые технические особенности

Модель ОНЦ-БС-2-50/27-В1-1-В имеет маркировку, в которой отражены её ключевые параметры. Цифра «2» в обозначении указывает на золотое покрытие контактов, которое гарантирует низкое контактное сопротивление и высокую коррозионную стойкость. Число 50 означает количество контактов в данной модели; в серии доступны также варианты с 4, 7, 10, 19 и 32 контактами. Условный диаметр корпуса составляет 27 мм.

Соединитель отличается многопозиционной поляризацией, которая предотвращает неправильное сочленение. Климатическое исполнение — всеклиматическое (обозначено буквой В), что подтверждает работоспособность изделия в широком диапазоне температур и влажности.

Основные подтверждённые характеристики:

• Тип: субминиатюрный цилиндрический низкочастотный соединитель.
• Исполнение: герметичная приборная вилка для монтажа на панель и негерметичная кабельная розетка с прямым пластмассовым кожухом.
• Механизм сочленения: байонетный.
• Покрытие контактов: золото.
• Количество контактов: 50.
• Условный диаметр корпуса: 27 мм.
• Поляризация: многопозиционная.
• Климатическое исполнение: всеклиматическое (В).
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А в зависимости от исполнения и сечения проводника.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Износостойкость: до 250 циклов сочленений-расчленений.
• Минимальная наработка: 15000 часов.
• Срок сохраняемости: 15 лет.
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.

Области применения

Благодаря компактным размерам, герметичности вилки, байонетному креплению и стойкости к внешним воздействиям соединитель ОНЦ-БС-2-50/27-В1-1-В востребован в ответственных электронных системах. Наиболее часто его используют в следующих направлениях.

1. Авиационная и космическая техника — для бортовой аппаратуры, систем управления и связи, где критичны малый вес, размер и устойчивость к вибрациям и перепадам температур.
2. Радиоэлектронная аппаратура — в радиостанциях, радарах, системах навигации и других приборах.
3. Контрольно-измерительная аппаратура — в тестовом оборудовании, датчиках и измерительных системах, требующих точного и надёжного соединения.
4. Системы управления и автоматизации — в промышленной автоматике, робототехнике и системах сбора данных.
5. Военная техника — для оборудования специального назначения с повышенными требованиями к надёжности.

Ключевые преимущества

Золотое покрытие контактов снижает переходное сопротивление и защищает от окисления, что особенно важно при слабых сигналах и длительной эксплуатации. Байонетный замок исключает самопроизвольное расчленение при вибрации. Герметичная приборная вилка позволяет использовать соединитель в условиях повышенной влажности и перепадов давления. Всеклиматическое исполнение и рабочий диапазон от минус 60 до плюс 85 градусов Цельсия делают модель пригодной для техники, работающей на открытом воздухе и в неотапливаемых помещениях.

Срок сохраняемости 15 лет и минимальная наработка 15000 часов подтверждают расчёт на длительный срок службы. Износостойкость до 250 циклов сочленений-расчленений достаточна для большинства применений, где соединитель не подвергается ежедневной многократной перестыковке.
