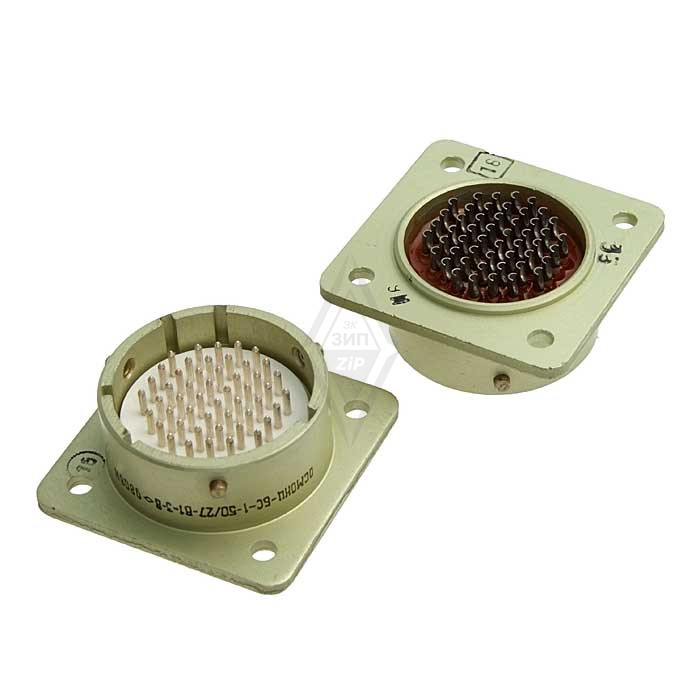

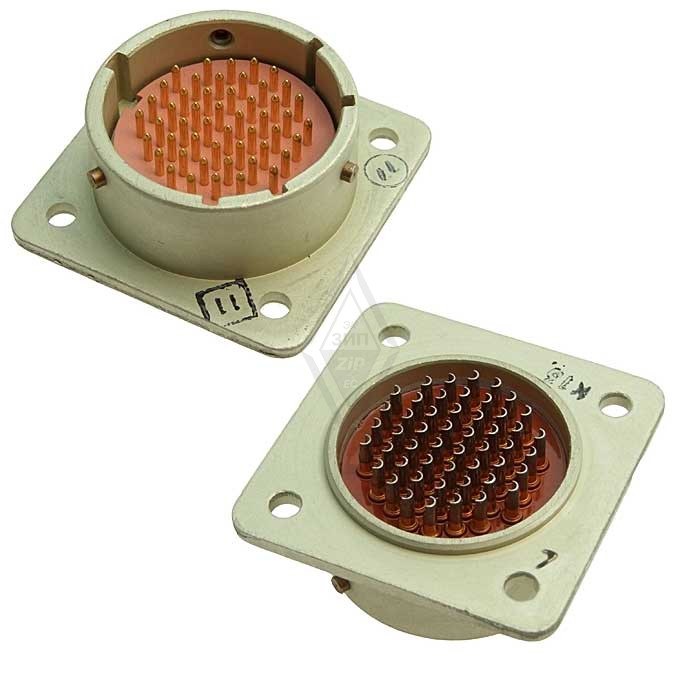

Назначение соединителя ОНЦ-БС-1-50/27-В1-3-В

ОНЦ-БС-1-50/27-В1-3-В — цилиндрический низкочастотный электрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

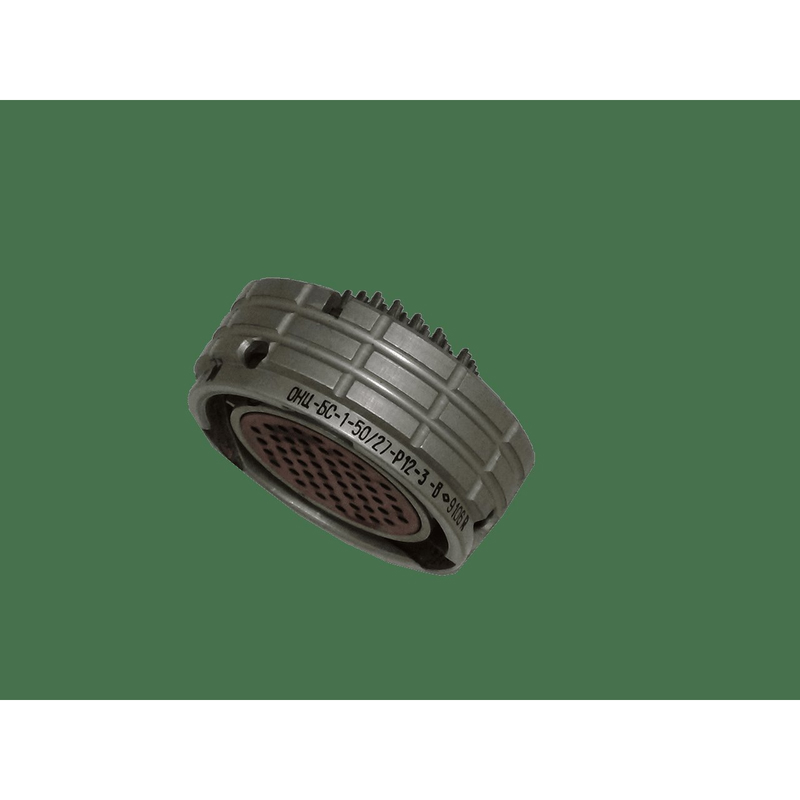

Соединители серии ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки для объёмного монтажа. Сочленение соединителей — байонетное, что обеспечивает быстрое и надёжное соединение. Изделия изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БС-1-50/27-В1-3-В содержит полную информацию о типе и исполнении соединителя:

• ОНЦ-БС — низкочастотный цилиндрический соединитель;
• 1 — покрытие контактов: серебро;
• 50 — количество контактов;
• 27 — условный размер корпуса, 27 мм;
• В — вид контакта: вилка (штырь);
• 1 — конструктивное исполнение: вилка приборная;
• 3 — многопозиционная поляризация корпусов;
• В — всеклиматическое исполнение.

Вилки изготавливаются герметичными приборными, а розетки — с прямым пластмассовым кожухом. Многопозиционная поляризация корпусов исключает неправильное сочленение и повышает надёжность эксплуатации.

Основные технические параметры

Соединитель рассчитан на следующие подтверждённые характеристики:

• рабочая токовая нагрузка на каждый контакт — 1,5 А;
• максимальная токовая нагрузка на одиночный контакт — 4 А;
• максимальная суммарная токовая нагрузка на соединитель — 75 А;
• максимальное рабочее напряжение (амплитудное значение) — 250 В;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• количество сочленений-расчленений — 250;
• минимальная наработка изделия — 15 000 ч;
• срок сохраняемости — 15 лет;
• температура окружающего воздуха — от минус 60 °С до плюс 85 °С.

Применение и условия эксплуатации

ОНЦ-БС-1-50/27-В1-3-В применяется для коммутации электрических цепей в электронной аппаратуре специального и общего назначения. Всеклиматическое исполнение позволяет использовать соединитель в широком диапазоне температур от минус 60 °С до плюс 85 °С, что подтверждает его пригодность для работы в сложных климатических условиях.

Гарантийный срок хранения соединителей ОНЦ-БС-1 составляет 15 лет со дня изготовления. Изделие предназначено для внутреннего монтажа и соответствует требованиям технических условий бР0.364.030 ТУ.
