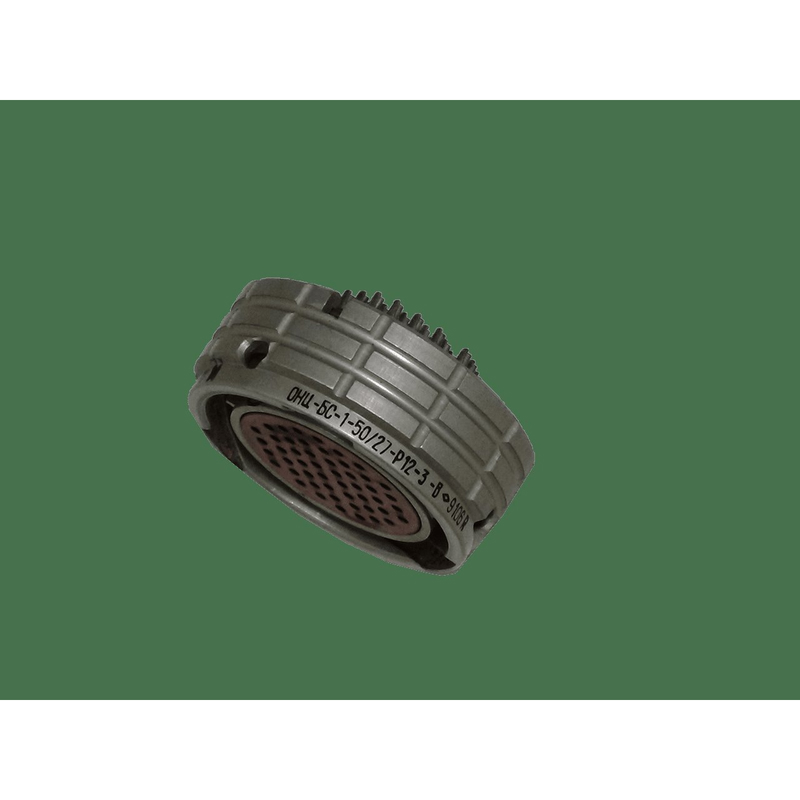

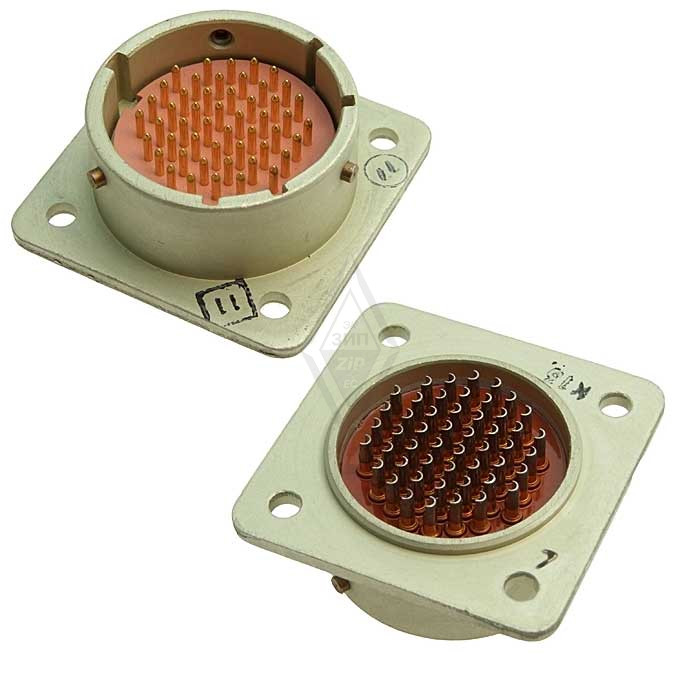

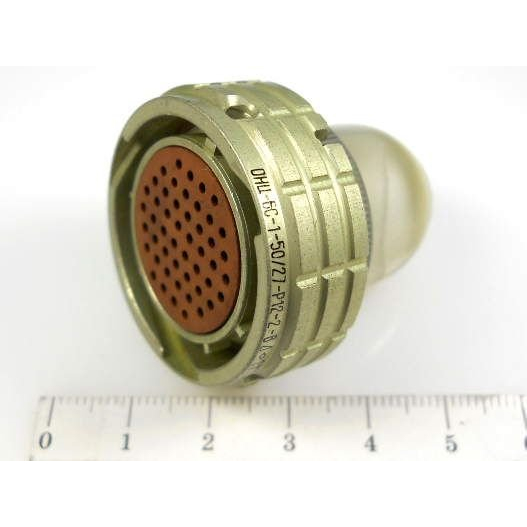

Назначение соединителя ОНЦ-БС-1-50/27-В1-3-В

ОНЦ-БС-1-50/27-В1-3-В (артикул 7208) — это электрический соединитель серии ОНЦ, предназначенный для объёмного монтажа и подключения цепей в радиоэлектронной аппаратуре. Изделие относится к категории штыревых соединителей, устанавливаемых вертикально на печатную плату, и обеспечивает механическое и электрическое соединение ответных частей в составе разъёмного узла.

Конструкция соединителя предусматривает два ряда контактов по 40 штук в каждом ряду, то есть суммарно 80 контактных позиций, с шагом между контактами 2 миллиметра. Такое исполнение позволяет передавать большое число сигналов через один разъём при компактных габаритах и плотной компоновке платы.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данного типа соединителя. Значения относятся к электрическим и эксплуатационным характеристикам изделия.

• Тип: штыревой соединитель для вертикальной установки на плату.
• Количество рядов: 2.
• Количество контактов в ряду: 40.
• Общее число контактов: 80.
• Шаг контактов: 2 мм.
• Рабочий ток: 1 А.
• Рабочее напряжение: 500 В.
• Предельное напряжение: от 800 В до 1500 В переменного тока в течение 1 минуты.
• Сопротивление изолятора: 1000 МОм.
• Сопротивление контактов: 20 мОм.
• Рабочая температура: от минус 25 до плюс 105 градусов Цельсия.
• Вес: 8 г.

Отдельного внимания заслуживает конструкция изолятора: она выполнена так, что корпус можно разломить по линии разделения, получая две независимые части с сохранением работоспособности контактов. Это упрощает монтаж, наращивание и компоновку узлов, где требуется раздельное подключение групп контактов.

Конструкция и маркировка

Соединитель имеет двухрядную контактную систему с вертикальным расположением относительно плоскости платы. Штыревые выводы обеспечивают надёжную пайку или установку в монтажные отверстия, а корпусная часть фиксирует контакты с заданным шагом 2 мм и защищает их от смещения при сочленении с ответной частью.

Исполнение корпуса рассчитано на эксплуатацию в составе блоков и модулей радиоэлектронной аппаратуры. Габаритная схема и вес 8 г позволяют применять изделие в устройствах с ограниченным свободным объёмом, в том числе на платах с плотным размещением компонентов.

Применение

ОНЦ-БС-1-50/27-В1-3-В применяется для подключения плат, модулей и жгутов в радиоэлектронной аппаратуре, где требуется передача до 80 сигналов через один разъёмный узел. Благодаря рабочему току 1 А и рабочему напряжению 500 В соединитель подходит для слаботочных и сигнальных цепей, а также для цепей питания малой и средней мощности.

Диапазон рабочих температур от минус 25 до плюс 105 градусов Цельсия позволяет использовать изделие в аппаратуре, работающей в условиях нагрева и охлаждения в указанных пределах. Высокое сопротивление изолятора 1000 МОм и низкое сопротивление контактов 20 мОм способствуют стабильной передаче сигнала и снижению потерь на контактных переходах.

Условия эксплуатации и совместимость

Соединитель рассчитан на вертикальный монтаж на плату и сочленение с ответной частью соответствующего типоразмера. Применение разъёмного исполнения упрощает сборку, замену и обслуживание модулей. Возможность разлома корпуса по изолятору расширяет варианты компоновки: часть контактов может использоваться отдельно от остальных, что удобно при пошаговом монтаже и настройке.

При монтаже следует учитывать шаг 2 мм и двухрядное расположение контактов, чтобы обеспечить точное совпадение с отверстиями на плате и с ответным соединителем. Соблюдение предельного напряжения — от 800 В до 1500 В переменного тока в течение 1 минуты — относится к испытательному режиму и не является рабочим значением, поэтому в эксплуатации следует ориентироваться на рабочее напряжение 500 В.

Краткое резюме

ОНЦ-БС-1-50/27-В1-3-В — это двухрядный штыревой соединитель на 80 контактов с шагом 2 мм, предназначенный для вертикальной установки на плату. Он рассчитан на рабочий ток 1 А, рабочее напряжение 500 В, температурный диапазон от минус 25 до плюс 105 градусов Цельсия и обладает разборной конструкцией изолятора. Изделие подходит для монтажа и коммутации цепей в радиоэлектронной аппаратуре, где требуется компактное многоконтактное соединение с контролируемыми электрическими параметрами.
