Назначение изделия

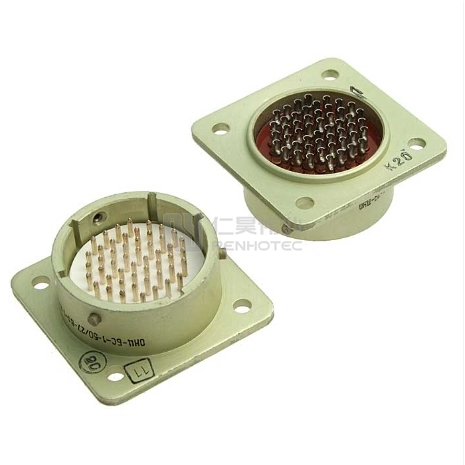

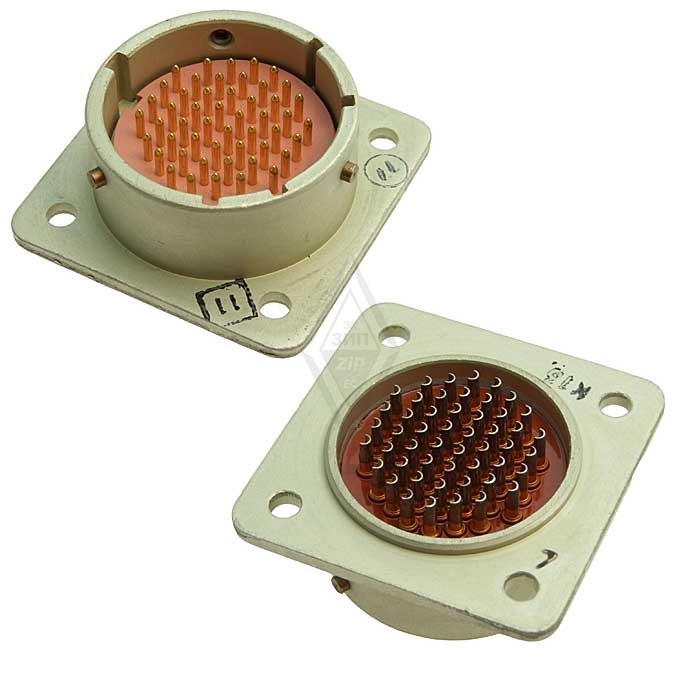

ОНЦ-БС-1-50/27-В1-2-В — приборная вилка из серии ОНЦ-БС, предназначенная для работы в электрических цепях постоянного, переменного и импульсного токов. Изделие применяется в составе герметичного соединителя, рассчитанного на печатный монтаж, и оснащено байонетным сочленением, что обеспечивает надёжное механическое соединение и упрощает сборку узлов.

Вилка выступает ответной частью соединителя и служит для передачи электрических сигналов между блоками аппаратуры. Благодаря конструкции серии ОНЦ-БС обеспечивается многопозиционная установка изоляторов и многошпоночная поляризация корпусов, что исключает несанкционированное сочленение и защищает от ошибок при подключении.

Подтверждённые технические характеристики

• Количество контактов: 50.
• Условный размер корпуса: 27 мм.
• Рабочая токовая нагрузка на каждый контакт: 1,5 А.
• Покрытие контактов: серебро.
• Технические условия: бР0.364.030 ТУ и бР0.364.030 ТУ1.
• Тип сочленения: байонетное.
• Вид монтажа: печатный.

Указанные параметры определяют область допустимых режимов эксплуатации. Рабочая токовая нагрузка на каждый контакт составляет 1,5 А, что позволяет использовать вилку в цепях управления, сигнализации и измерительных трактах. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях и расчленениях.

Конструктивные особенности

Серия ОНЦ-БС отличается многопозиционной установкой изоляторов, что обеспечивает точное взаимное расположение контактов и сохраняет заданные электрические параметры при сборке. Многошпоночная поляризация корпусов предотвращает неправильное соединение частей разъёма, что особенно важно при большом числе контактов, когда ошибка подключения могла бы привести к повреждению аппаратуры.

Герметичное исполнение соединителя защищает контактную группу от воздействия внешней среды и способствует сохранению рабочих характеристик в составе закрытых блоков и приборов. Байонетное сочленение обеспечивает быструю фиксацию и расфиксацию вилки без применения специального инструмента, что удобно при монтаже и обслуживании.

Применение

ОНЦ-БС-1-50/27-В1-2-В широко используется в различных электро-, радио- и контрольно-измерительных приборах. Вилка востребована там, где требуется компактный многоконтактный разъём для печатного монтажа с надёжной поляризацией и защитой от случайного сочленения.

Типовые области применения включают блоки питания, измерительные модули, пульты управления и другие устройства, где необходимо передавать большое число сигналов через один соединитель. Изделие соответствует техническим условиям бР0.364.030 ТУ и бР0.364.030 ТУ1, что подтверждает его пригодность для использования в составе аппаратуры соответствующего назначения.

При монтаже вилка устанавливается на печатную плату, а соединение с ответной частью выполняется байонетным способом. Сочетание 50 контактов при условном размере корпуса 27 мм позволяет экономить место на плате, сохраняя высокую плотность коммутации. Серебряное покрытие контактов обеспечивает стабильный контакт при токовой нагрузке до 1,5 А на каждый контакт, что соответствует заявленным техническим условиям.
