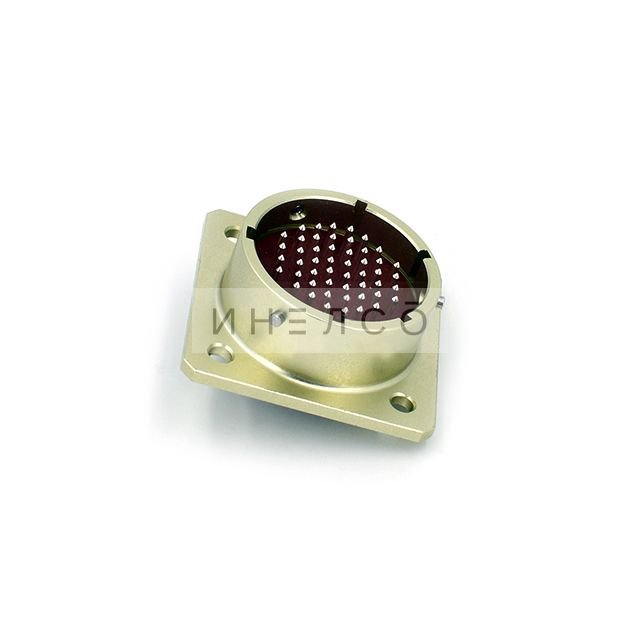

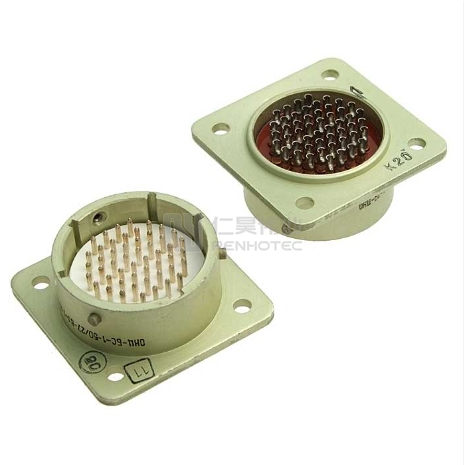

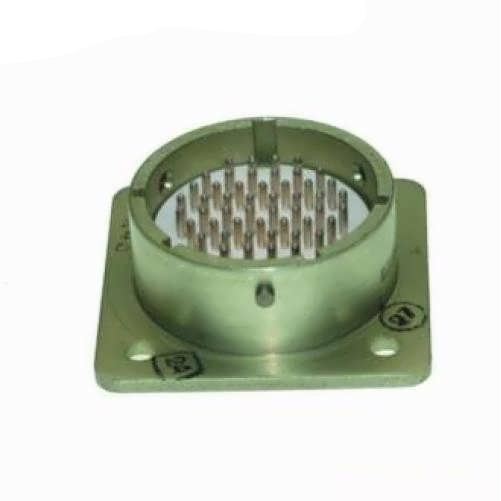

Назначение соединителя ОНЦ-БС-1-50/27-В1-1-В

ОНЦ-БС-1-50/27-В1-1-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение приборных и кабельных частей в составе электронного и электротехнического оборудования.

Соединитель данного исполнения входит в категорию ОНЦ и выпускается в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ). Артикул товара — 7206. Производитель в предоставленных данных не указан.

Конструктивные особенности

Соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки, предназначенной для объемного монтажа. Такое сочетание позволяет использовать изделие в составе приборных блоков, где требуется герметичность со стороны корпуса прибора.

• Сочленение частей — байонетное, что обеспечивает быстрое соединение и надежную фиксацию.
• Корпуса имеют многошпоночную поляризацию, которая защищает от несанкционированного сочленения неподходящих друг к другу частей.
• Вилки изготавливаются приборного типа, розетки — с прямым пластмассовым кожухом.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое, для внутреннего монтажа.

Условное обозначение расшифровывается следующим образом: ОНЦ-БС — тип соединителя; 1 — покрытие контактов (серебро); 50 — количество контактов; 27 — условный диаметр корпуса; В — часть соединителя (вилка); 1 — конструктивное исполнение (приборная вилка); 1 — многопозиционная поляризация корпусов; В — всеклиматическое исполнение.

Электрические параметры

Рабочая токовая нагрузка на каждый контакт составляет 1,5 А. Максимальное рабочее напряжение (амплитудное значение) — 250 В. Сопротивление контактов — не более 5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Соединитель рассчитан на работу в электрических цепях с частотой до 3 МГц, что определяет его применение в низкочастотных трактах передачи сигнала и питания.

Условия эксплуатации и надежность

Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Всеклиматическое исполнение позволяет применять соединитель в различных климатических зонах при внутреннем монтаже.

• Число сочленений-расчленений — 250 циклов.
• Минимальная наработка — 15000 часов.
• Срок сохраняемости — 15 лет.

Область применения

ОНЦ-БС-1-50/27-В1-1-В применяется для электрического соединения приборных и кабельных частей в составе радиоэлектронной аппаратуры, измерительных устройств и систем управления, работающих в низкочастотном диапазоне. Герметичная приборная вилка устанавливается на корпусе прибора, а кабельная розетка с прямым пластмассовым кожухом монтируется на кабеле методом объемного монтажа.

Благодаря байонетному сочленению и многошпоночной поляризации соединитель удобен в эксплуатации и исключает ошибки при подключении. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а конструкция рассчитана на длительный срок службы в жестких условиях вибрации и широкого диапазона температур.
