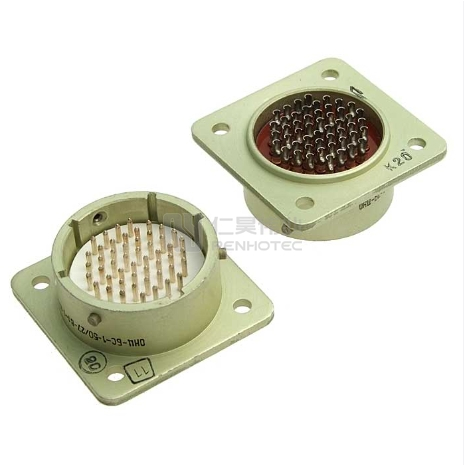

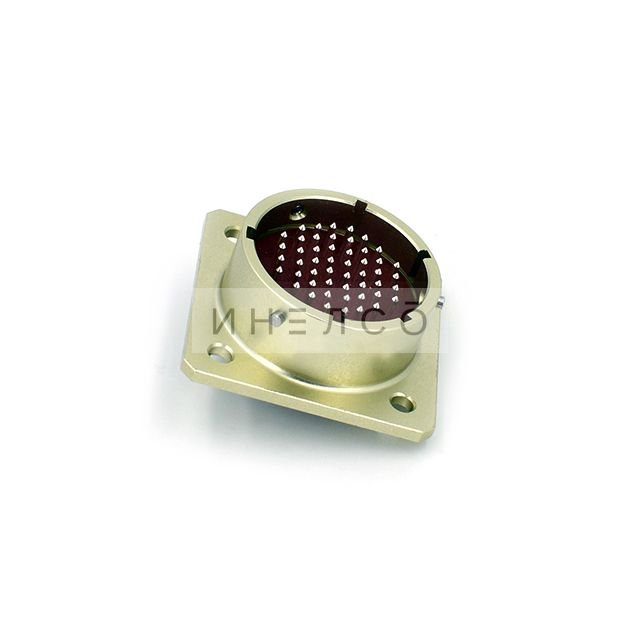

Назначение соединителя ОНЦ-БС-1-50/27-В1-1-В

ОНЦ-БС-1-50/27-В1-1-В — это электрический соединитель (разъём), предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение и механическое сочленение приборной вилки с кабельной розеткой.

Артикул товара — 7205. Категория — ОНЦ. Конструкция соединителей ОНЦ-БС-1(2) включает герметичную приборную вилку и негерметичную кабельную розетку для объёмного монтажа.

Расшифровка условного обозначения

Маркировка ОНЦ-БС-1-50/27-В1-1-В читается следующим образом:

• ОНЦ-БС — тип соединителя;
• 1 — покрытие контактов: серебро (для варианта 2 предусмотрено золото);
• 50 — количество контактов;
• 27 — условный диаметр корпуса;
• В — часть соединителя: вилка (Р — розетка);
• 1 — конструктивное исполнение: приборная вилка (12 — кабельная розетка с кожухом);
• 1 — многопозиционная поляризация корпусов;
• В — всеклиматическое исполнение.

Конструктивные особенности

Соединители имеют многошпоночную поляризацию корпусов, которая защищает от несанкционированного сочленения. Сочленение — байонетное. Вилки изготавливаются герметичными, розетки — с прямым пластмассовым кожухом. Изделия предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Технические характеристики

• Рабочая токовая нагрузка на каждый контакт: 1,5 А.
• Максимальное рабочее напряжение (амплитудное значение): 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000–5000 МОм.
• Число сочленений-расчленений: 250.
• Минимальная наработка: 15000 часов.
• Срок сохраняемости: 15 лет.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806 умноженное на 10 в четвёртой степени Паскаля (1 килограмм-сила на квадратный сантиметр): не более 0,01 литра в час.

Условия эксплуатации

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 200 метров на секунду в квадрате (20 g).
• Механический удар одиночного действия: ускорение 10000 метров на секунду в квадрате (1000 g).
• Механический удар многократного действия: ускорение 1471 метр на секунду в квадрате (150 g).
• Атмосферное пониженное давление: 1,3 умноженное на 10 в минус третьей степени Паскаля (10 в минус пятой степени миллиметра ртутного столба).

Область применения

Соединитель ОНЦ-БС-1-50/27-В1-1-В применяется во внутреннем монтаже радиоэлектронной и электротехнической аппаратуры, где требуется работа в цепях постоянного, переменного и импульсного тока, а также стойкость к вибрационным и ударным нагрузкам, пониженному атмосферному давлению и широкому диапазону температур. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах.
