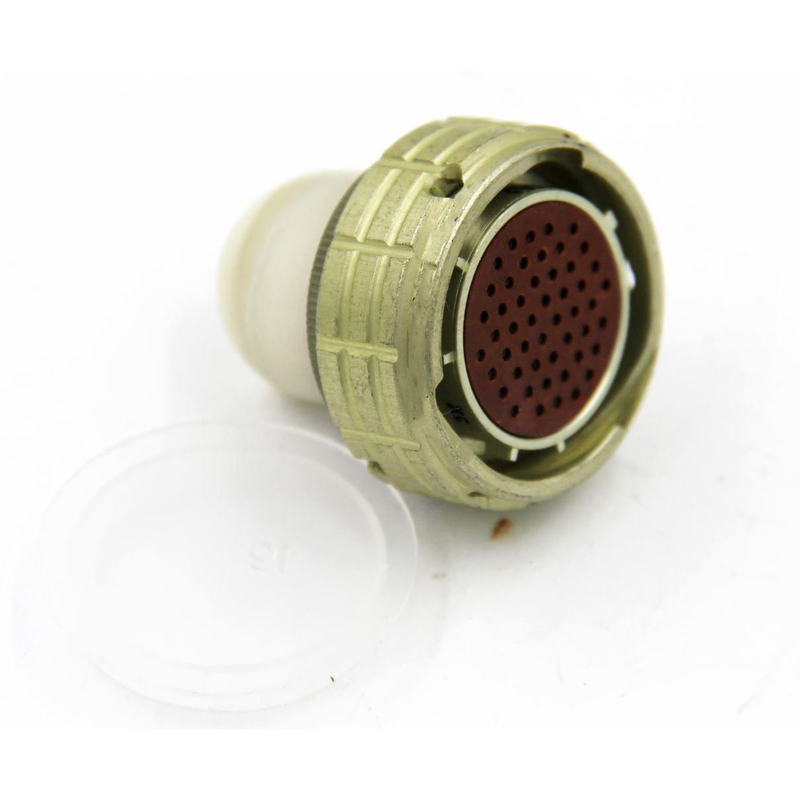

Назначение соединителя ОНЦ-БС-2-50/27-В1-3-В

ОНЦ-БС-2-50/27-В1-3-В — субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется в системах постоянного, переменного тока с частотой до 3 МГц и импульсного тока. Соединитель используется в электронной аппаратуре как специального, так и общего назначения.

Данная модель представляет собой вилку с покрытием контактов золотом, что обеспечивает стабильность электрического контакта и устойчивость к коррозии. Байонетный тип сочленения и многопозиционная поляризация исключают случайное неправильное подключение и обеспечивают надёжное соединение и разъединение электрических цепей.

Подтверждённые технические характеристики

• Тип соединителя: ОНЦ-БС
• Количество контактов: 50
• Условный размер корпуса: 27 мм
• Покрытие контактов: золото
• Рабочая температура: от минус 60 °C до плюс 85 °C
• Максимальное рабочее напряжение: 250 В
• Рабочая токовая нагрузка на контакт: от 1,5 А до 3,7 А
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Часть соединителя: вилка
• Конструктивное исполнение: 1 — вилка
• Многопозиционная поляризация: исполнение 3
• Исполнение: всеклиматическое

Структура условного обозначения

Обозначение соединителя построено по следующей схеме. ОНЦ-БС указывает на тип соединителя. Цифра 2 обозначает покрытие контактов золотом, цифра 1 соответствовала бы серебряному покрытию. Число 50 — количество контактов. Число 27 — условный диаметр корпуса в миллиметрах. Буква В обозначает часть соединителя — вилку, буква Р обозначала бы розетку. Цифра 1 — конструктивное исполнение вилки, исполнение 12 соответствовало бы розетке с прямым кожухом. Цифра 3 указывает на многопозиционную поляризацию. Завершающая буква В означает всеклиматическое исполнение.

Конструкция и применение

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилки изготавливаются в герметичном исполнении, розетки могут иметь прямой пластиковый кожух. Такие конструктивные особенности делают изделие удобным для монтажа и эксплуатации в различных условиях.

Соединители ОНЦ-БС-2 используются для соединения и разъединения электрических цепей в различных приборах, включая электронику, радио- и контрольно-измерительные устройства. Благодаря байонетному сочленению, многопозиционной поляризации и широкому диапазону рабочих температур изделие подходит для применения в аппаратуре, эксплуатируемой в том числе в сложных климатических условиях.

Ключевые преимущества

• Золотое покрытие контактов обеспечивает низкое и стабильное переходное сопротивление.
• 50 контактов позволяют передавать большое число сигналов и цепей питания через один разъём.
• Многопозиционная поляризация предотвращает ошибочное сочленение.
• Байонетное сочленение обеспечивает быстрое и надёжное соединение.
• Всеклиматическое исполнение и диапазон температур от минус 60 °C до плюс 85 °C позволяют использовать соединитель в жёстких условиях эксплуатации.
• Высокое сопротивление изоляции не менее 5000 МОм и малое сопротивление контактов не более 5 мОм подтверждают надёжность электрических соединений.
