ОНЦ-БС-1-50/27-В1-1-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БС-1-50/27-В1-1-В "ОС"

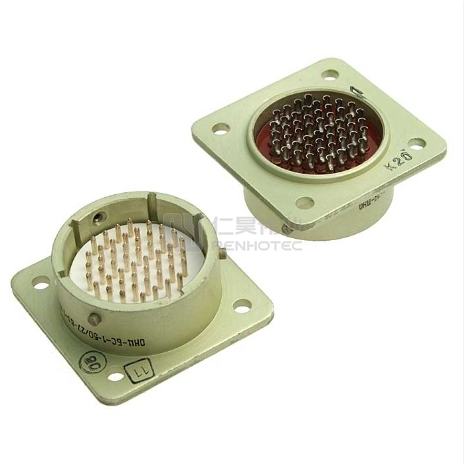

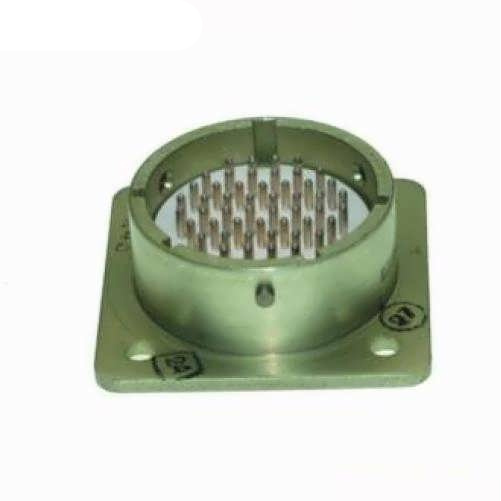

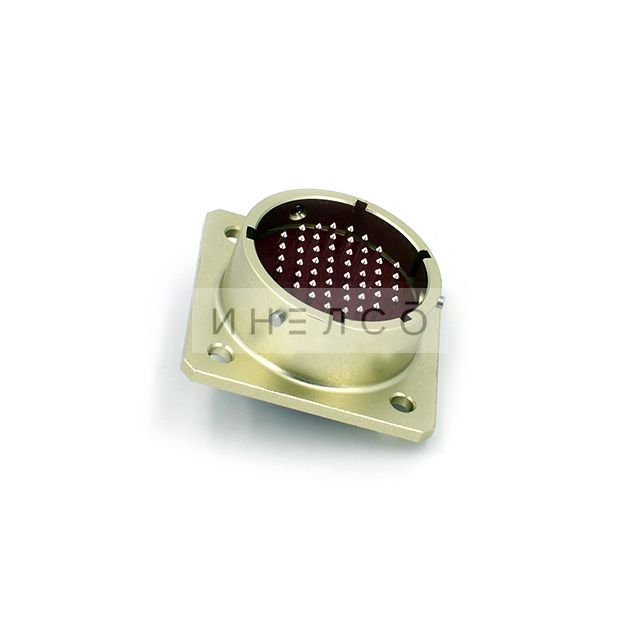

Соединитель ОНЦ-БС-1-50/27-В1-1-В представляет собой низкочастотный цилиндрический разъем , предназначенный для работы в электрических цепях постоянного и переменного тока (до 3 МГц), а также в импульсных системах. Он используется в различных областях, включая приборостроение и электронику.

Основные характеристики

Количество контактов : 50
Условный диаметр корпуса : 27 мм
Рабочая токовая нагрузка на контакт : 1,5 А
Максимальное рабочее напряжение : 250 В
Сопротивление контактов : не более 5 м?
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
Температурный диапазон эксплуатации : от -60 до +85 °C
Герметичность : обеспечивается конструкцией, что позволяет использовать соединитель в сложных условиях.

Конструкция и особенности

Соединитель имеет байонетное соединение , что обеспечивает надежное и быстрое соединение. вилки изготавливаются, тогда как розетки имеют прямой пластиковый кожух. Также предусмотрена многошпоночная поляризация , что предотвращает неправильное соединение.

Структура условного обозначения

Условное обозначение ОНЦ-БС-1-50/27-В1-1-В расшифровывается следующим образом:

ОНЦ-БС — тип соединителя;
1 — покрытие контактов (1 — серебро, 2 — золото);
50 — количество контактов;
27 — условный размер корпуса;
В — часть соединителя (В — вилка, Р — розетка );
1 — конструктивное исполнение (1 — приборная вилка);

Условия эксплуатации

Соединитель ОНЦ-БС-1-50/27-В1-1В может работать в условиях:

Синусоидальной вибрации с диапазоном частот от 1 до 5000 Гц и ускорением до 200 m/s?.
Механического удара с одиночным ускорением до 10000 m/s?.

Также он способен выдерживать повышенную влажность (до 98% при +35 °C) и атмосферное пониженное давление.

Срок службы

Гарантийный срок хранения соединителей составляет 15 лет, а минимальная наработка — 15000 часов во всех режимах эксплуатации. Соединители имеют высокую надежность и долговечность, что делает их подходящими для применения в различных технических системах.

Описание

Назначение соединителя ОНЦ-БС-1-50/27-В1-1-В

ОНЦ-БС-1-50/27-В1-1-В — низкочастотный цилиндрический соединитель (разъём), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для работы в импульсных системах. Изделие применяется в приборостроении, электронике и других технических областях, где требуется надёжное электрическое соединение с большим числом контактов.

Артикул изделия — 7204, категория — ОНЦ. Производитель в предоставленных данных не указан.

Технические характеристики

Количество контактов — 50.
Условный диаметр корпуса — 27 мм.
Рабочая токовая нагрузка на контакт — 1,5 А.
Максимальное рабочее напряжение — 250 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
Температурный диапазон эксплуатации — от минус 60 до плюс 85 градусов Цельсия.
Частотный диапазон рабочих цепей — до 3 МГц.

Герметичность соединителя обеспечивается его конструкцией, что допускает применение изделия в сложных условиях эксплуатации.

Конструкция и особенности

Соединитель оснащён байонетным соединением, которое обеспечивает надёжное и быстрое сочленение и расчленение. Вилки изготавливаются с байонетным замком, тогда как розетки имеют прямой пластиковый кожух. Предусмотрена многошпоночная поляризация, предотвращающая неправильное соединение контактов.

В маркировке изделия отражены его ключевые параметры. Структура условного обозначения ОНЦ-БС-1-50/27-В1-1-В расшифровывается следующим образом: ОНЦ-БС — тип соединителя; 1 — покрытие контактов (1 — серебро, 2 — золото); 50 — количество контактов; 27 — условный размер корпуса; В — часть соединителя (В — вилка, Р — розетка); 1 — конструктивное исполнение (1 — приборная вилка).

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. К подтверждённым воздействиям относятся:

синусоидальная вибрация с диапазоном частот от 1 до 5000 Гц и ускорением до 200 метров на секунду в квадрате;
механический удар с одиночным ускорением до 10000 метров на секунду в квадрате;
повышенная влажность до 98 процентов при температуре плюс 35 градусов Цельсия;
атмосферное пониженное давление.

Надёжность и срок службы

Гарантийный срок хранения соединителей составляет 15 лет. Минимальная наработка — 15000 часов во всех режимах эксплуатации. Высокая надёжность и долговечность делают изделие подходящим для применения в различных технических системах, включая приборостроение и электронику.
