Назначение

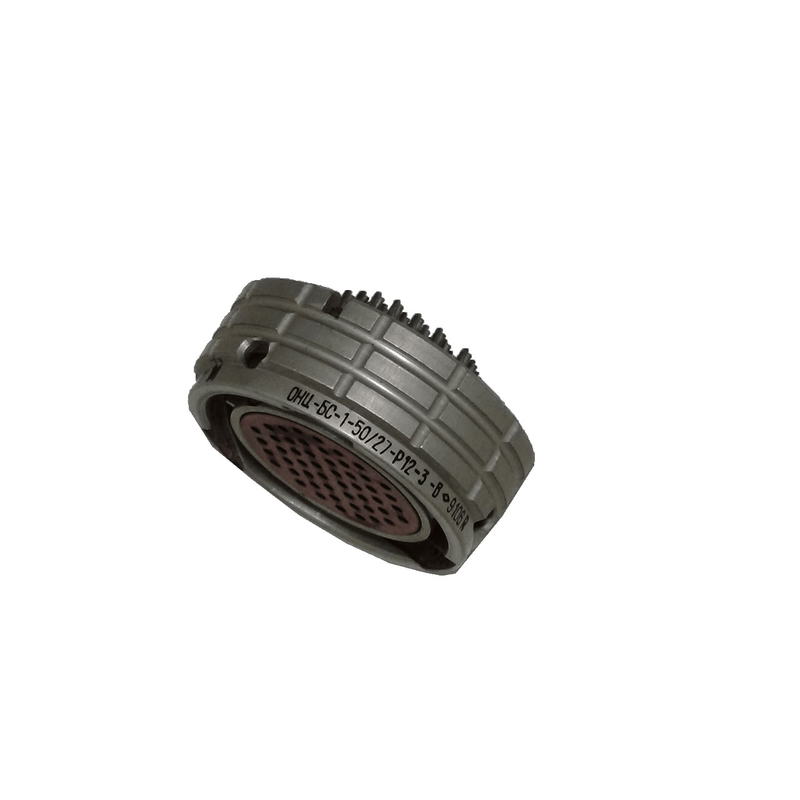

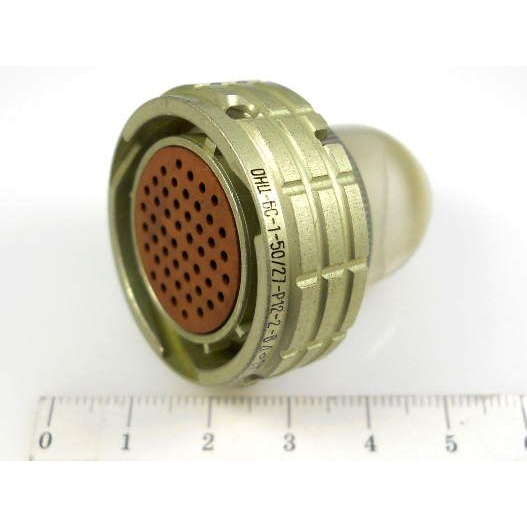

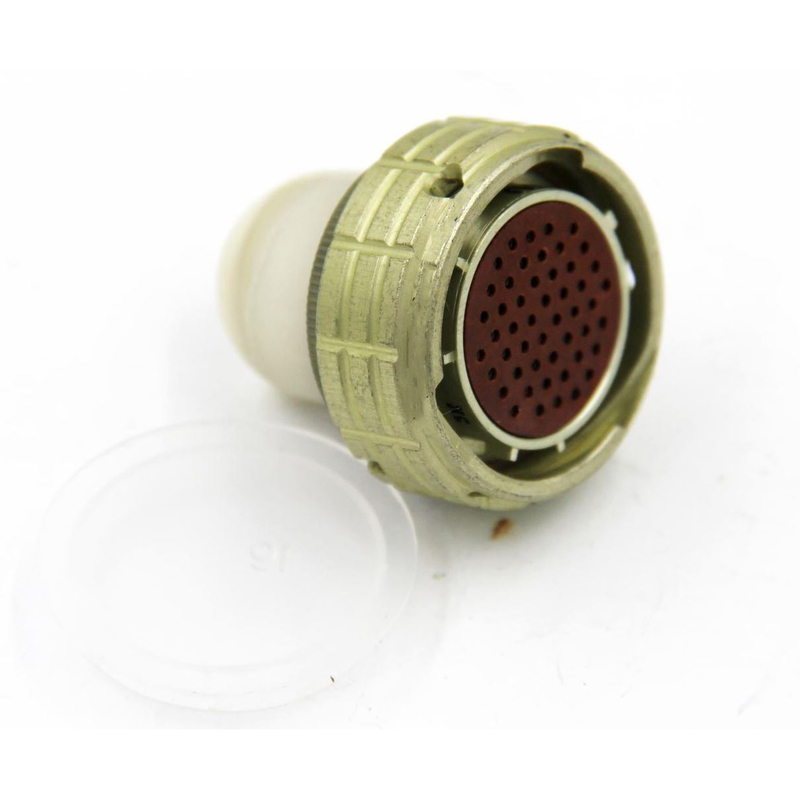

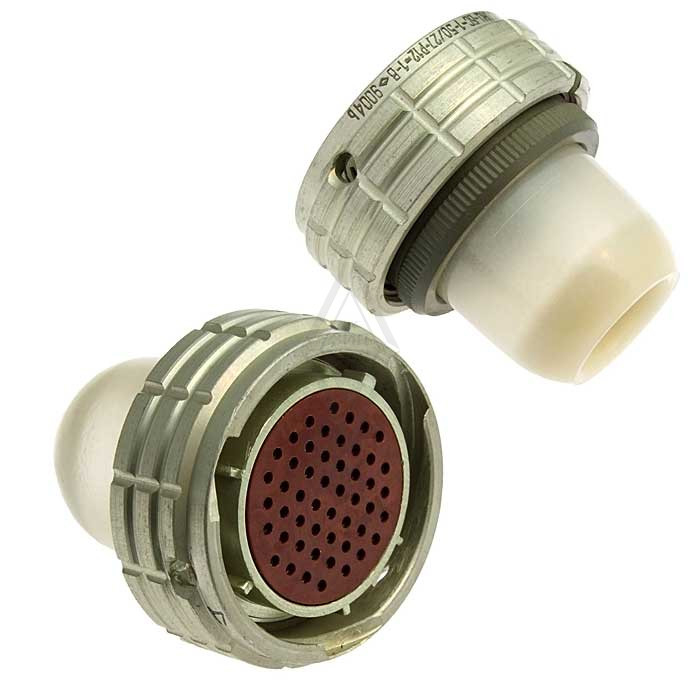

ОНЦ-БС-1-50/27-Р12–3-В — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он предназначен для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Соединитель относится к быстрорасчленяемым изделиям с байонетным сочленением. В рамках типа ОНЦ-БС-1 предусмотрены герметичная приборная вилка и негерметичная кабельная розетка. Рассматриваемое исполнение обозначено как розетка кабельная с прямым кожухом, то есть предназначено для кабельного монтажа и стыковки с ответной приборной частью.

Расшифровка условного обозначения

Маркировка изделия содержит сведения о типе соединителя, покрытии контактов, числе контактов, условном диаметре корпуса, части соединителя, конструктивном исполнении, поляризации и климатическом исполнении.

• ОНЦ-БС — тип соединителя.
• 1 — покрытие контактов: серебро.
• 50 — количество контактов.
• 27 — условный диаметр корпуса.
• Р — часть соединителя: розетка.
• 12 — конструктивное исполнение: розетка кабельная с прямым кожухом.
• 3 — многопозиционная поляризация.
• В — всеклиматическое исполнение.

В типе ОНЦ-БС-1 предусмотрены исполнения с общим количеством контактов 4, 7, 10, 19, 32 и 50. Для данного изделия указано 50 контактов. Условный диаметр корпуса составляет 27.

Подтверждённые конструктивные особенности

Соединитель имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Контакты выполнены с серебряным покрытием. Монтаж выполняется объёмным способом, пайкой. В рамках типа применяются блочный (приборный) и кабельный виды корпуса, а вид сочленения — байонетный.

• Климатическое исполнение — всеклиматическое.
• Тип соединителя — цилиндрический, низкочастотный, быстрорасчленяемый.
• Состав соединителя типа — вилка и розетка.
• Приборная вилка — герметичная, кабельная розетка — негерметичная.
• Исполнение монтажной части данного изделия — розетка кабельная с прямым кожухом.
• Поляризация — многошпоночная, с многопозиционной установкой изолятора в корпусе.

Применение и монтажные свойства

Изделие применяется в электронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Рабочие цепи могут быть цепями постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Исполнение с кабельной розеткой и прямым кожухом ориентировано на объёмный монтаж пайкой и байонетное сочленение с ответной частью соединителя.

Всеклиматическое исполнение и серебряное покрытие контактов указаны в составе обозначения и относятся к подтверждённым особенностям данной модели. Конкретные значения максимального тока на контакт, напряжения и иные параметры, не приведённые в исходных данных, в описании не указываются.
