ОНЦ‑БС‑2‑50/27‑Р12‑3‑В «Элекон „5“» — это цилиндрический низкочастотный электрический соединитель российского производства, относящийся к серии ОНЦ‑БС‑2, предназначенной для работы в электрических цепях постоянного, переменного и импульсного токов в жестких климатических и механических условиях. Такой разъём часто применяется в промышленной, военной и специальной радио‑ и телемеханической аппаратуре.

Количество контактов — 50, условный размер корпуса — 27 мм.
Покрытие контактов — золото, что обеспечивает высокую стабильность переходного сопротивления и хорошую коррозионную стойкость.
Рабочая токовая нагрузка на каждый контакт — до 1,5 А, максимальный ток на отдельный контакт — до 4 А, суммарная нагрузка на весь соединитель — до 75 А.
Максимальное рабочее напряжение (амплитудное значение) — 250 В, сопротивление контактов — не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Сочленение — байонетное, с многошпоночной (многопозиционной) поляризацией корпуса, что исключает возможность несанкционированного или неправильного подключения.

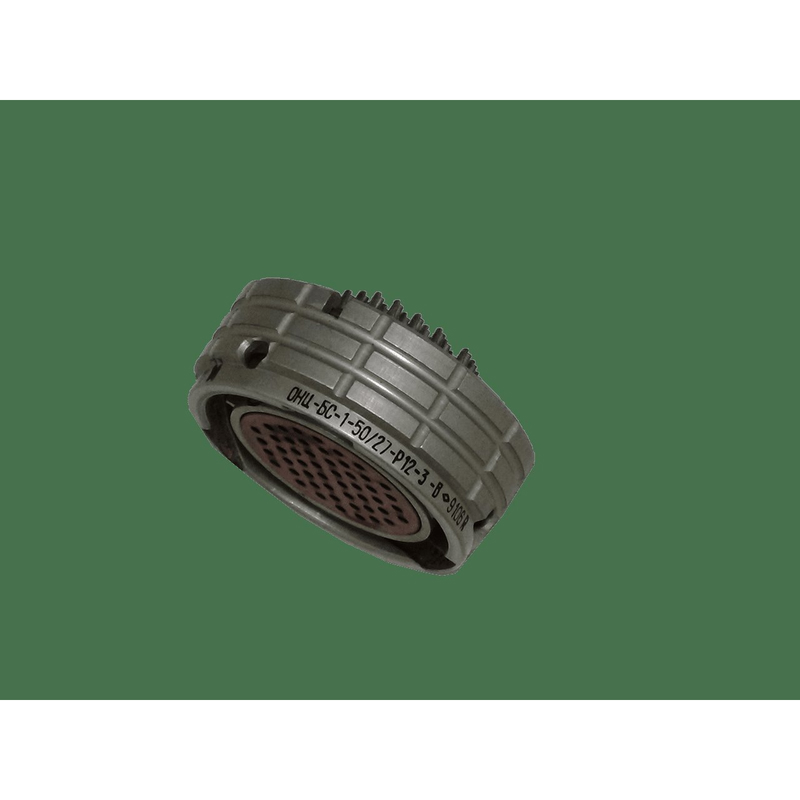

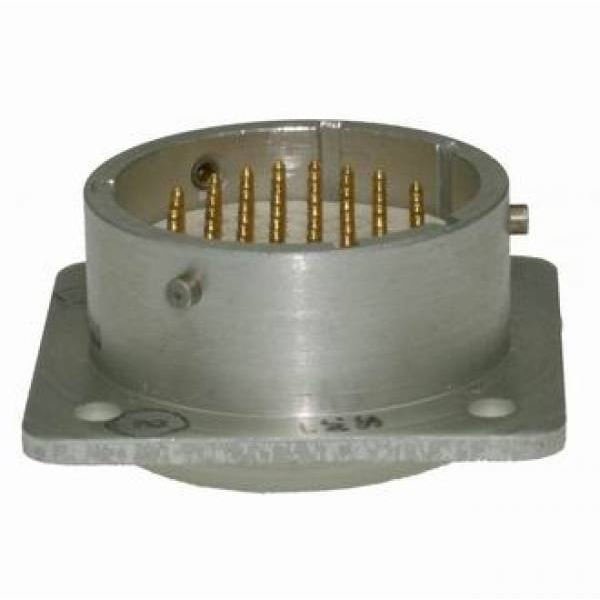

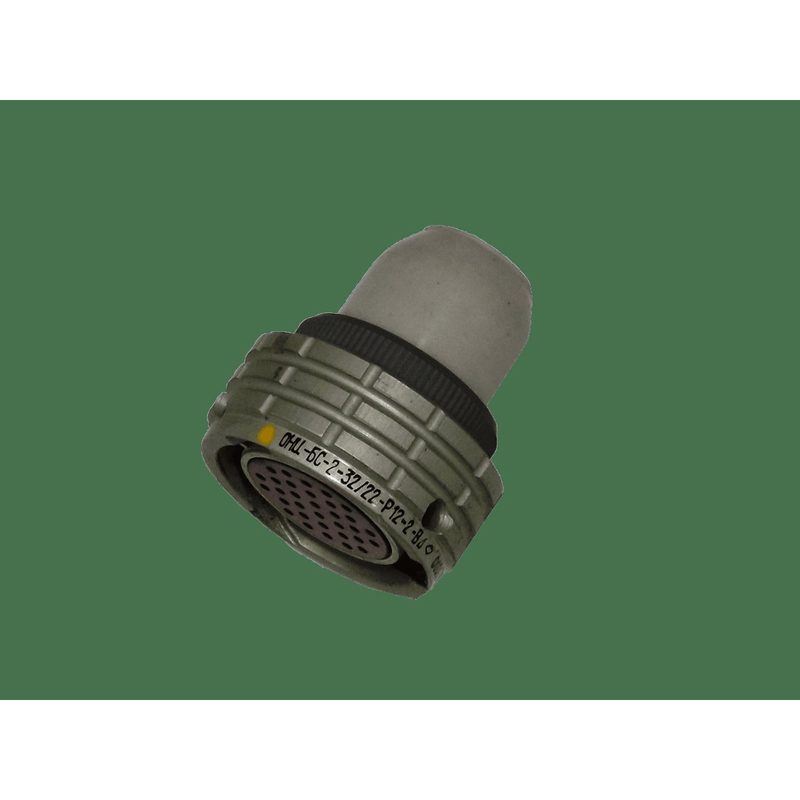

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки, розетка имеет прямой пластмассовый кожух.
Способ монтажа — объемный, с подключением проводников пайкой; конструкция предназначена для внутреннего монтажа в аппаратуру.

Климатическое исполнение — всеклиматическое, рабочий диапазон температур окружающего воздуха — от −60 °C до +85 °C, допустимо пониженное атмосферное давление до 13 кПа.
Соединитель выдерживает синусоидальную вибрацию до 5 кГц с ускорением до 200 м/с², ударные нагрузки одиночного действия до 10 000 м/с² и многократного действия до 1471 м/с².
Герметичные вилки имеют нормированную скорость утечки воздуха не более 0,01 л/ч при перепаде давления 98060 Па, количество выдерживаемых сочленений‑расчленений — не менее 250 циклов, минимальная наработка — 15 000 часов, срок сохраняемости — 15 лет.

Описание

Назначение соединителя

ОНЦ-БС-2-50/27-Р12-3-В «Элекон „5“» — цилиндрический низкочастотный электрический соединитель российского производства, выпускаемый предприятием Элекон. Изделие относится к серии ОНЦ-БС-2, которая предназначена для работы в электрических цепях постоянного, переменного и импульсного токов в жёстких климатических и механических условиях. Соединитель применяется в промышленной, военной и специальной радио- и телемеханической аппаратуре, где требуется надёжная передача сигналов и питания при интенсивных внешних воздействиях.

Артикул изделия — 20640, категория — ОНЦ. Приёмка «5» подтверждает соответствие соединителя требованиям, предъявляемым к изделиям данного класса. Год выпуска — 2000.

Подтверждённые технические особенности

Конструктивно соединитель представляет собой сочленение герметичной приборной вилки и негерметичной кабельной розетки. Розетка оснащена прямым пластмассовым кожухом. Сочленение байонетное, с многошпоночной (многопозиционной) поляризацией корпуса, что исключает возможность несанкционированного или неправильного подключения.

Основные электрические характеристики

Количество контактов — 50, условный размер корпуса — 27 мм.
Покрытие контактов — золото, что обеспечивает высокую стабильность переходного сопротивления и хорошую коррозионную стойкость.
Рабочая токовая нагрузка на каждый контакт — до 1,5 А.
Максимальный ток на отдельный контакт — до 4 А.
Суммарная нагрузка на весь соединитель — до 75 А.
Максимальное рабочее напряжение (амплитудное значение) — 250 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Климатическое исполнение соединителя — всеклиматическое. Рабочий диапазон температур окружающего воздуха составляет от минус 60 °C до плюс 85 °C, допускается пониженное атмосферное давление до 13 кПа. Изделие выдерживает синусоидальную вибрацию до 5 кГц с ускорением до 200 м/с², ударные нагрузки одиночного действия до 10 000 м/с² и многократного действия до 1471 м/с².

Герметичные вилки имеют нормированную скорость утечки воздуха не более 0,01 л/ч при перепаде давления 98060 Па. Количество выдерживаемых сочленений-расчленений — не менее 250 циклов. Минимальная наработка составляет 15 000 часов, срок сохраняемости — 15 лет.

Применение и монтаж

Способ монтажа — объёмный, с подключением проводников пайкой. Конструкция предназначена для внутреннего монтажа в аппаратуру. Благодаря сочетанию герметичной приборной вилки и кабельной розетки с прямым пластмассовым кожухом соединитель удобен для организации разъёмного интерфейса между блоками и кабельными линиями.

Многошпоночная поляризация корпуса гарантирует однозначность сочленения, а байонетный механизм обеспечивает быстрое и надёжное соединение. Золотое покрытие контактов поддерживает стабильность переходного сопротивления на протяжении всего срока службы, что особенно важно в цепях передачи слабых сигналов и в аппаратуре, работающей в условиях повышенной влажности и перепадов температур.

Соединитель ОНЦ-БС-2-50/27-Р12-3-В «Элекон „5“» подходит для применения в составе промышленного, военного и специального радио- и телемеханического оборудования, где предъявляются повышенные требования к виброустойчивости, ударопрочности, герметичности и долговечности электрических соединений.
