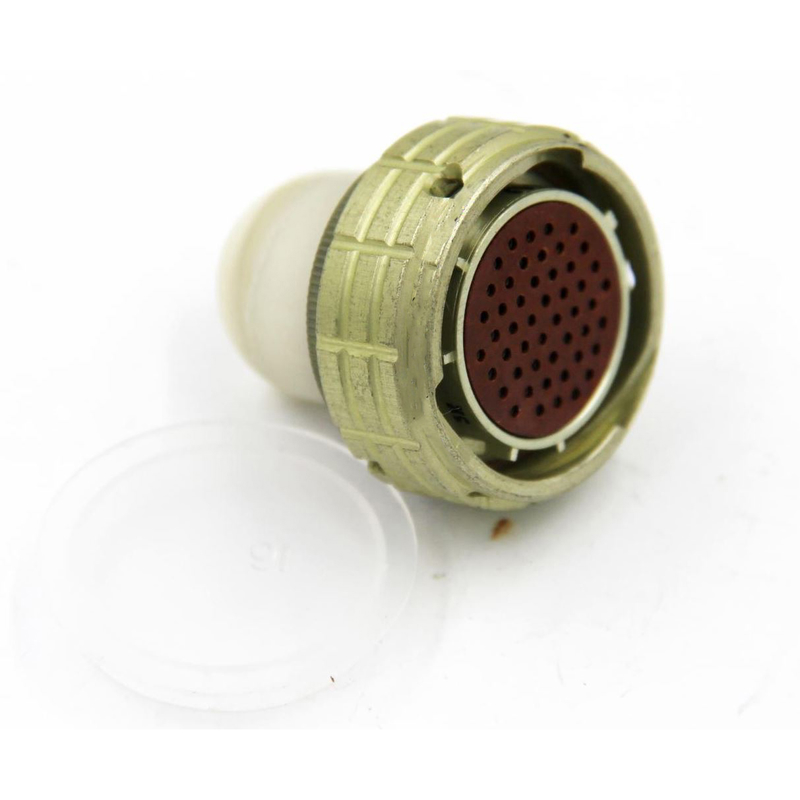

ОНЦ-БС-2-50/27-Р12-4-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БС-2-50/27-Р12-4-В

ОНЦ-БС-2-50/27-Р12-4-В представляет собой кабельную розетку из серии субминиатюрных цилиндрических низкочастотных соединителей ОНЦ-БС-2. Она предназначена для надежного соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в герметичных условиях.

Основные характеристики

Соединитель имеет 50 контактов и условный размер корпуса 27 мм. Рабочая токовая нагрузка на контакт составляет 1,5 А, максимальная — до 4 А на одиночный контакт и до 75 А суммарно; рабочее напряжение — до 250 В (амплитудное).

Контакты покрыты серебром, сопротивление каждого — не более 5 мОм, изоляции — не менее 5000 МОм. Скорость утечки воздуха при перепаде давления 98 060 Па — не более 0,01 л/ч, что обеспечивает герметичность.

Условия эксплуатации

Температурный диапазон — от -60°C до +85°C, работает при пониженном давлении до 13 кПа. Выдерживает вибрацию (1–5000 Гц, 200 м/с²), удары до 10 000 м/с² (одиночный) и 1471 м/с² (многократный).

Сочленение байонетное, монтаж объемный с пайкой, количество циклов — 250, наработка — минимум 15 000 часов, срок хранения — 15 лет. Исполнение всеклиматическое.

Маркировка и применение

Обозначение расшифровывается: ОНЦ-БС-2 — серия, 50 — контакты, 27 — размер корпуса, Р12 — розетка кабельная с прямым кожухом, 4 — поляризация, В — всеклиматическое. Применяется в авиации, технике и оборудовании, где требуется компактность и надежность.

Описание

Назначение соединителя ОНЦ-БС-2-50/27-Р12-4-В

ОНЦ-БС-2-50/27-Р12-4-В — кабельная розетка из серии субминиатюрных цилиндрических низкочастотных соединителей ОНЦ-БС-2. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока в герметичных условиях. Конструкция обеспечивает стабильную работу в составе бортовых и наземных систем, где к габаритам разъёма предъявляются повышенные требования, а к надёжности контакта — особенно высокие.

Расшифровка маркировки

Обозначение ОНЦ-БС-2-50/27-Р12-4-В читается последовательно и несёт полную информацию о типе изделия.

ОНЦ-БС-2 — серия субминиатюрных цилиндрических низкочастотных соединителей.
50 — число контактов в соединителе.
27 — условный размер корпуса, равный 27 мм.
Р12 — розетка кабельная с прямым кожухом.
4 — вариант поляризации.
В — всеклиматическое исполнение.

Основные технические характеристики

Соединитель имеет 50 контактов при условном размере корпуса 27 мм. Рабочая токовая нагрузка на один контакт составляет 1,5 А, максимально допустимая — до 4 А на одиночный контакт и до 75 А суммарно по всем цепям. Рабочее напряжение достигает 250 В (амплитудное значение).

Контакты покрыты серебром. Сопротивление каждого контакта — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм. Герметичность подтверждается скоростью утечки воздуха не более 0,01 л/ч при перепаде давления 98 060 Па.

Условия эксплуатации

Температурный диапазон работы — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 13 кПа. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 200 м/с², одиночные удары с ускорением до 10 000 м/с² и многократные удары с ускорением 1471 м/с².

Механические и эксплуатационные параметры

Сочленение байонетное, монтаж объёмный с пайкой. Ресурс составляет 250 циклов сочленения, наработка — не менее 15 000 часов, срок хранения — 15 лет. Исполнение всеклиматическое, что допускает применение в разных климатических зонах.

Область применения

Розетка ОНЦ-БС-2-50/27-Р12-4-В применяется в авиационной технике, а также в оборудовании и приборах, где требуются компактность, герметичность и надёжность электрических соединений. Благодаря серебряному покрытию контактов, стойкости к вибрации и ударам, а также широкому температурному диапазону соединитель подходит для ответственных цепей постоянного, переменного и импульсного тока.
