Назначение соединителя ОНЦ-БС-2-50/27-Р12-1-В

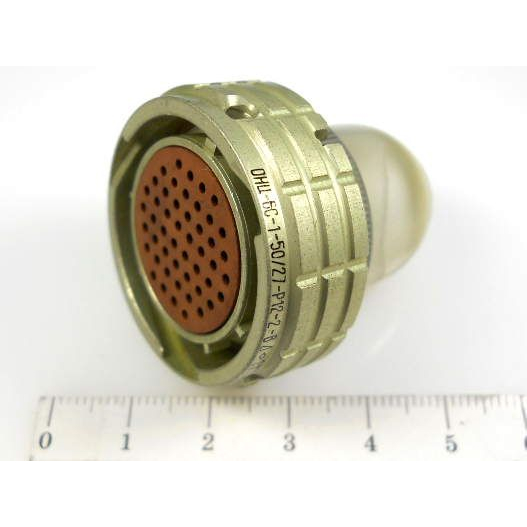

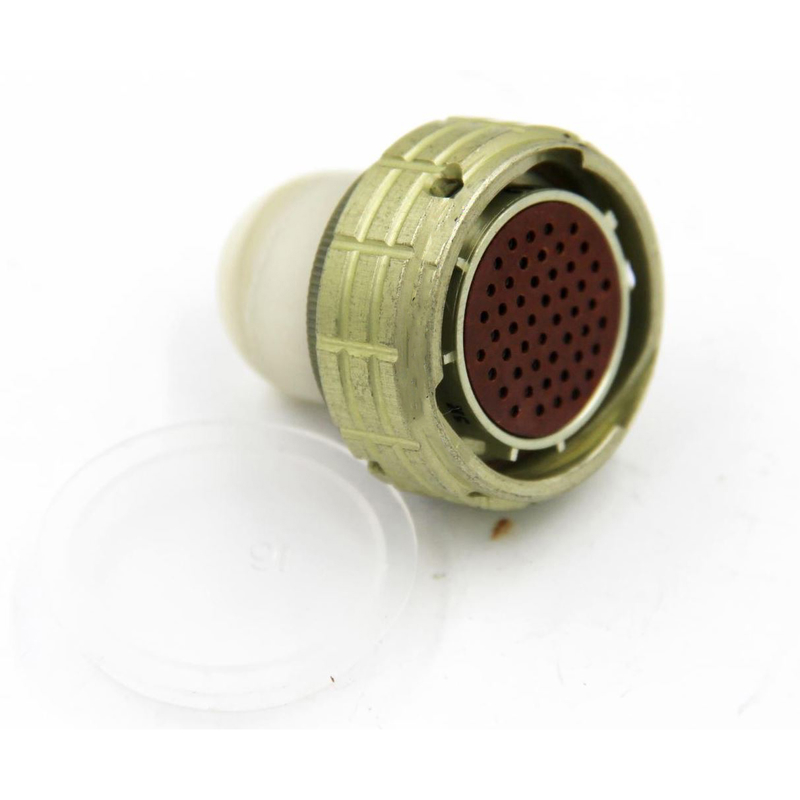

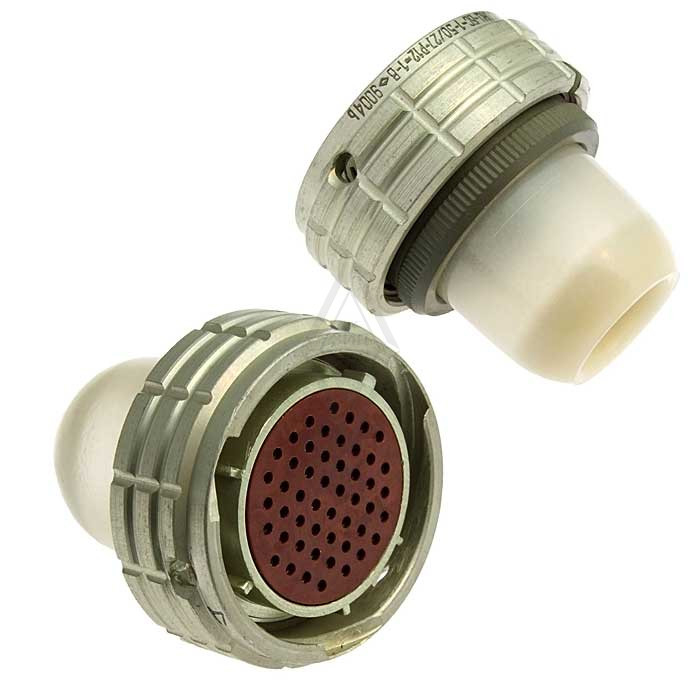

ОНЦ-БС-2-50/27-Р12-1-В — это субминиатюрный цилиндрический низкочастотный соединитель серии ОНЦ, выпускаемый в виде кабельной розетки с прямым пластмассовым кожухом. Изделие предназначено для электрического соединения и коммутации цепей в различных электронных, радио- и контрольно-измерительных приборах. Артикул товара — 7263, категория — ОНЦ.

Соединитель относится к классу субминиатюрных цилиндрических низкочастотных соединителей, что определяет его компактные габариты и применение в устройствах с ограниченным внутренним объёмом. Розетка кабельная означает исполнение под монтаж на кабель, а прямой пластмассовый кожух обеспечивает защиту контактной группы и удобство подключения.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения относятся именно к ОНЦ-БС-2-50/27-Р12-1-В.

• Тип изделия: розетка кабельная с прямым пластмассовым кожухом.
• Количество контактов: 50.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 Ампера в зависимости от конкретной конфигурации.
• Максимальное рабочее напряжение: 250 Вольт.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 1000 Мегаом в нормальных климатических условиях.
• Температура эксплуатации: от минус 60 до плюс 105 градусов Цельсия с учётом перегрева контактов.
• Тип соединения: байонетное.
• Покрытие контактов: золото.

Электрические параметры

Допустимый ток на один контакт составляет от 1,5 до 3,7 Ампера и зависит от конкретной конфигурации соединения. Максимальное рабочее напряжение достигает 250 Вольт. Низкое сопротивление контактов — не более 5 миллиом — способствует стабильной передаче сигнала и снижению потерь. Высокое сопротивление изоляции — не менее 1000 Мегаом в нормальных климатических условиях — обеспечивает надёжную электрическую развязку цепей.

Механические и климатические особенности

Байонетное соединение позволяет быстро и надёжно фиксировать ответные части, что важно при частой коммутации. Контакты имеют золотое покрытие, повышающее коррозионную стойкость и стабильность переходного сопротивления. Диапазон рабочих температур от минус 60 до плюс 105 градусов Цельсия с учётом перегрева контактов позволяет использовать соединитель в сложных климатических условиях.

Применение и условия эксплуатации

Соединители серии ОНЦ широко применяются в различных электронных устройствах благодаря надёжности и универсальности. Модель ОНЦ-БС-2-50/27-Р12-1-В подходит для внутреннего монтажа и рассчитана на работу в сложных климатических условиях. Она может использоваться в электрических, радио- и контрольно-измерительных приборах, где требуется компактное многоконтактное соединение.

Изделие устойчиво к механическим воздействиям, таким как вибрация и удары, что делает его пригодным для оборудования, подверженного различным механическим нагрузкам. Соединители выпускаются по техническим условиям, которые определяют их эксплуатационные характеристики и требования к производству.

Комплектация и сведения о товаре

В предоставленных данных отсутствуют сведения о комплектации, стране производства, гарантии и сертификатах, поэтому эти параметры не приводятся. Производитель в данных о товаре не указан. Название товара — ОНЦ-БС-2-50/27-Р12-1-В, артикул — 7263.
