Назначение соединителя ОНЦ-БС-1-50/27-Р12-3-В

ОНЦ-БС-1-50/27-Р12-3-В — это электрический соединитель серии ОНЦ-БС, предназначенный для коммутации цепей постоянного, переменного и импульсного тока. Соединитель применяется в электрических цепях, где рабочая частота переменного тока не превышает 3 мегагерца. Изделие относится к категории ОНЦ и используется в промышленном и военном оборудовании, а также в других областях, требующих надёжного и герметичного соединения электрических цепей.

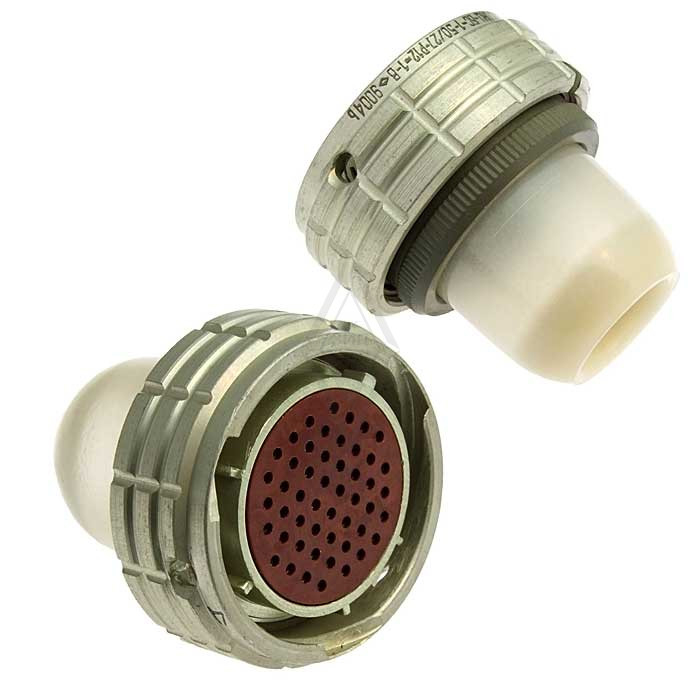

Конструктивно соединитель состоит из двух частей: вилки и розетки. Розетка выполнена с прямым пластиковым кожухом. Соединение частей осуществляется байонетным способом, что обеспечивает быстрое сочленение и расчленение, а также устойчивость к вибрационным нагрузкам. Контактная группа имеет серебряное покрытие, что обеспечивает высокую электропроводность и устойчивость к коррозии.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя ОНЦ-БС-1-50/27-Р12-3-В, определяющие его электрические и эксплуатационные свойства.

• Максимальное рабочее напряжение: 250 вольт.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочая токовая нагрузка на контакт: 3 ампера.
• Количество сочленений и расчленений: 250 циклов.
• Минимальная наработка: 15 000 часов.
• Температура эксплуатации: от минус 60 до плюс 85 градусов Цельсия.
• Тип соединения: байонетный.
• Покрытие контактов: серебро.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение 250 вольт и токовую нагрузку до 3 ампер на каждый контакт. Низкое переходное сопротивление контактов, не превышающее 5 миллиом, обеспечивает минимальные потери при передаче сигнала и питания. Высокое сопротивление изоляции, составляющее не менее 5000 мегаом, гарантирует надёжную электрическую развязку между контактами и корпусными элементами. Такие параметры позволяют использовать изделие в цепях постоянного, переменного и импульсного тока с рабочей частотой переменного тока до 3 мегагерц.

Ресурс и долговечность

Соединитель выдерживает не менее 250 циклов сочленения и расчленения, что обеспечивает удобство при эксплуатации в условиях, требующих периодического подключения и отключения. Минимальная наработка составляет 15 000 часов, что подтверждает высокую надёжность и долговечность изделия при длительной работе. Эти показатели делают соединитель пригодным для применения в составе оборудования, рассчитанного на продолжительный срок службы.

Условия эксплуатации и устойчивость к воздействиям

ОНЦ-БС-1-50/27-Р12-3-В устойчив к различным механическим и климатическим воздействиям, что расширяет область его применения. Изделие сохраняет работоспособность при следующих условиях.

• Синусоидальная вибрация: частоты от 1 до 5000 герц с ускорением до 200 метров на секунду в квадрате.
• Механические удары одиночного действия: до 10 000 метров на секунду в квадрате.
• Механические удары многократного действия: до 1471 метра на секунду в квадрате.
• Температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.

Благодаря байонетному соединению и описанным выше характеристикам, соединитель надёжно фиксируется и не размыкается под воздействием вибрации и ударов. Серебряное покрытие контактов сохраняет стабильное переходное сопротивление при перепадах температуры и повышенной влажности. Совокупность этих свойств позволяет использовать ОНЦ-БС-1-50/27-Р12-3-В в сложных условиях эксплуатации, включая промышленное и военное оборудование, где предъявляются повышенные требования к надёжности электрических соединений.

Области применения

Соединитель применяется в электрических цепях постоянного, переменного и импульсного тока, в том числе в составе промышленной и военной аппаратуры. Изделие подходит для использования в системах, где требуется устойчивость к вибрации, ударам и широкому диапазону температур. Байонетный тип соединения обеспечивает быстрое и надёжное сочленение, что важно при монтаже и обслуживании оборудования. Состав поставки включает вилку и розетку с прямым пластиковым кожухом, что позволяет выполнить полноценное подключение без дополнительных элементов.
