Назначение соединителя ОНЦ-БС-1-50/27-Р12-2-В

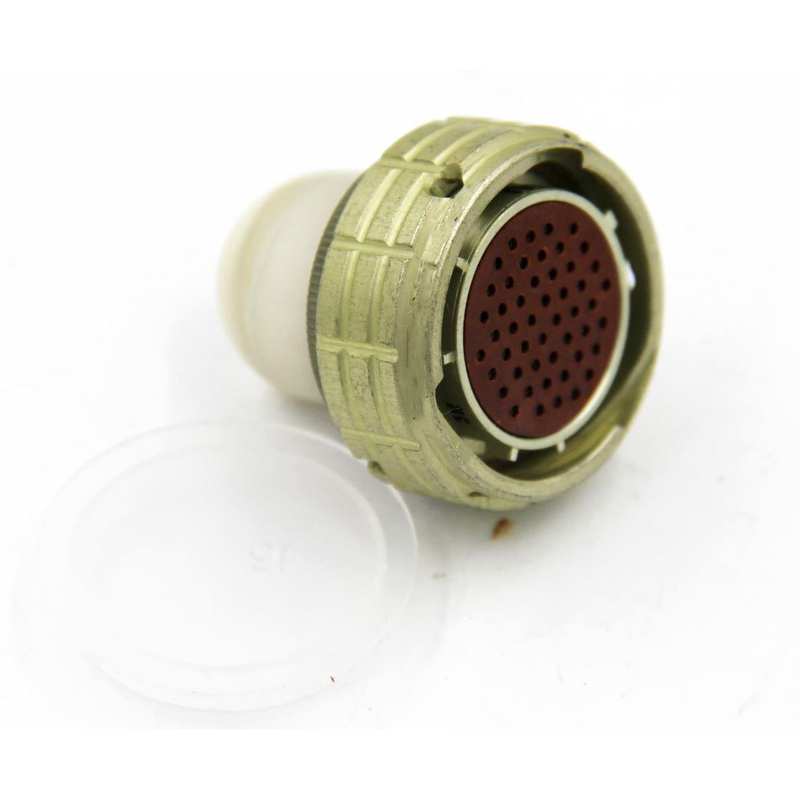

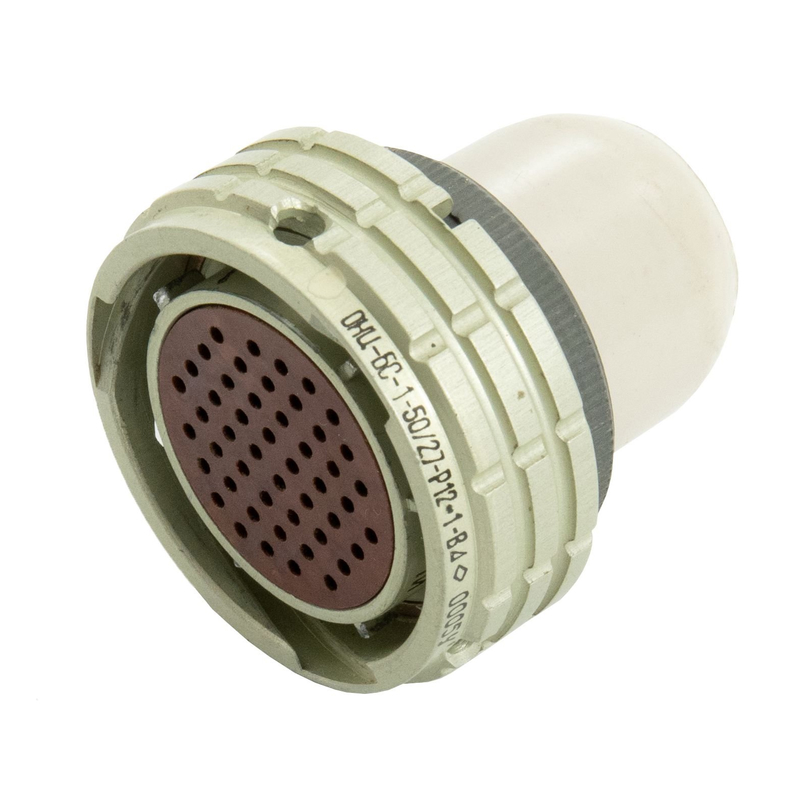

ОНЦ-БС-1-50/27-Р12-2-В представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока. Соединитель применяется в составе кабельных сборок и жгутов, где требуется надёжное байонетное сочленение и устойчивость к воздействию специальных факторов.

Розетка выпускается во всеклиматическом исполнении и рассчитана на эксплуатацию в жёстких условиях окружающей среды, включая пониженное атмосферное давление, интенсивную вибрацию и механические удары. Такое сочетание свойств делает её пригодной для бортовых и наземных систем, работающих в широком диапазоне температур.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БС-1-50/27-Р12-2-В содержит полный набор параметров исполнения. Ниже приведена расшифровка составных частей обозначения.

• ОНЦ-БС-1 — низкочастотный цилиндрический соединитель серии БС-1.
• 50 — количество контактов в соединителе.
• 27 — условный диаметр корпуса.
• Р — исполнение в виде розетки.
• 12 — кабельная розетка с кожухом.
• 2 — многопозиционная поляризация корпусов, две позиции.
• В — всеклиматическое исполнение.
• 1 — серебряное покрытие контактов.

Контакты соединителя выполнены с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Корпус розетки оснащён кожухом, защищающим контактную группу. Байонетный вид сочленения позволяет быстро фиксировать и расфиксировать соединение без применения инструмента. Монтаж выполняется объёмным способом, пайкой.

Технические характеристики

Ниже перечислены подтверждённые электрические и эксплуатационные параметры розетки ОНЦ-БС-1-50/27-Р12-2-В.

• Максимальная токовая нагрузка на одиночный контакт — 4 А.
• Суммарная токовая нагрузка на соединитель — от 15 А до 75 А.
• Максимальное рабочее напряжение — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Скорость утечки воздуха для герметичных вилок — не более 0,01 л/ч.
• Количество сочленений-расчленений — 250.
• Минимальная наработка — 15 000 часов.
• Срок сохраняемости — 15 лет.
• Вид сочленения — байонетный.
• Способ монтажа — объёмный, пайкой.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель работоспособен в диапазоне температур окружающего воздуха от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Допустимое пониженное рабочее атмосферное давление составляет 13 кПа.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5 кГц с ускорением 200 метров на секунду в квадрате. Устойчивость к механическому удару составляет 10 000 метров на секунду в квадрате для удара одиночного действия и 1471 метр на секунду в квадрате для удара многократного действия. Серия ОНЦ-БС-1 также устойчива к воздействию специальных факторов.

Применение

Розетка ОНЦ-БС-1-50/27-Р12-2-В применяется в электрических цепях постоянного, переменного и импульсного тока. Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам соединитель востребован в бортовой аппаратуре, приборах и кабельных системах, эксплуатируемых в сложных условиях. Для сочленения используется ответная часть серии ОНЦ-БС-1 с соответствующим числом контактов и условным диаметром корпуса 27.
