ОНЦ-БС-1-50/27-Р12-1В Элекон

Цена: ПОД ЗАКАЗ

В наличии: 258 шт.

2025 1: 258 шт

Производитель: Элекон

Технические характеристики

ОНЦ-БС-1-50/27-Р12-1В Элекон

ОНЦ-БС-1-50/27-Р12-1В от Элекон — это кабельная розетка цилиндрического электрического соединителя серии ОНЦ-БС-1, предназначенная для надежного подключения в различных электрических цепях. Она используется в электронике, радиоаппаратуре и контрольно-измерительных приборах для передачи постоянного, переменного (до 3 МГц) или импульсного тока.

Основные характеристики

Соединитель имеет 50 контактов с условным диаметром корпуса 27 мм и покрытием контактов серебром. Максимальное рабочее напряжение достигает 250 В, а рабочая токовая нагрузка на контакт — от 1,5 до 3,7 А (максимум на одиночный контакт — 4 А, суммарно до 75 А).

Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм (или 1000 МОм в нормальных условиях), емкость между контактами — до 5 пФ.

Конструкция и исполнение

Cylindrical electrical connector

Это негерметичная кабельная розетка с прямым кожухом, одношпоночной поляризацией корпуса и резьбовым типом сочленения. Рабочий диапазон температур — от -60°C до +85°C, подходит для всеклиматического исполнения по ТУ (например, бР0.364.030ТУ).

Соединители серии ОНЦ-БС-1 сочетаются с герметичной приборной вилкой, обеспечивая до 250 циклов сочленений/расчленений и наработку не менее 15000 часов.

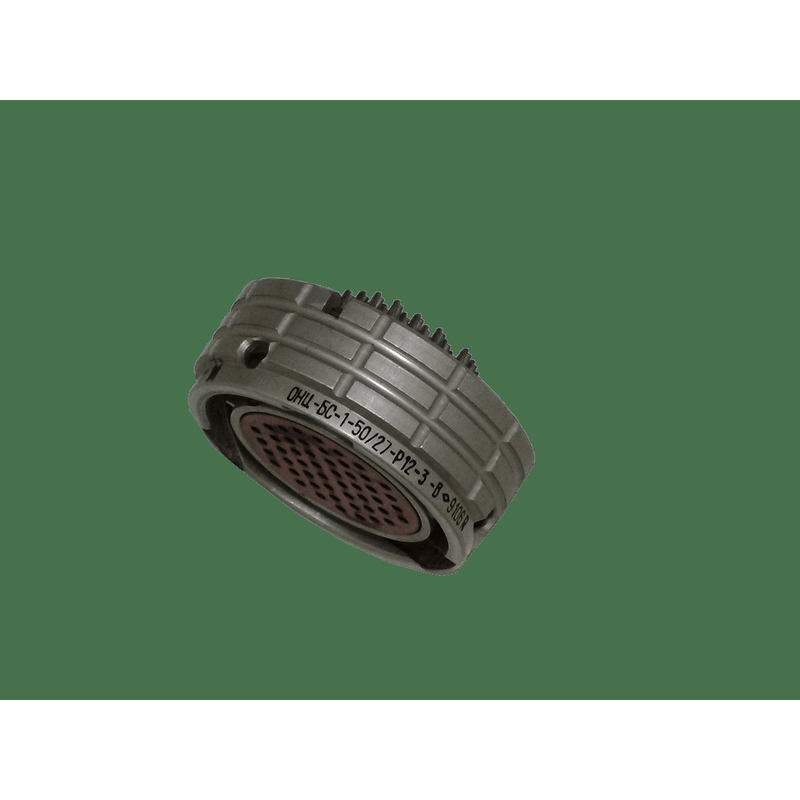

Изображение показывает типичный цилиндрический разъем серии ОНЦ-БС с видимыми контактами и кожухом, аналогичный ОНЦ-БС-1-50/27-Р12-1В.

Описание

Назначение соединителя ОНЦ-БС-1-50/27-Р12-1В

ОНЦ-БС-1-50/27-Р12-1В производства «Элекон» — это кабельная розетка цилиндрического электрического соединителя серии ОНЦ-БС-1. Изделие предназначено для надёжного подключения в различных электрических цепях и применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Розетка обеспечивает передачу постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Такое сочетание делает её пригодной как для цепей питания, так и для передачи сигналов в измерительном и радиотехническом оборудовании.

Основные технические характеристики

Соединитель имеет 50 контактов при условном диаметре корпуса 27 мм. Контакты покрыты серебром, что способствует стабильному переходному сопротивлению. Максимальное рабочее напряжение достигает 250 В.

Рабочая токовая нагрузка на контакт составляет от 1,5 до 3,7 А, максимально допустимый ток на одиночный контакт — 4 А, суммарно по соединителю — до 75 А. Электрические параметры по сопротивлению и изоляции приведены ниже.

Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 5000 МОм, в нормальных условиях — не менее 1000 МОм.
Ёмкость между контактами — до 5 пФ.

Конструкция и исполнение

ОНЦ-БС-1-50/27-Р12-1В представляет собой негерметичную кабельную розетку с прямым кожухом. Корпус имеет одношпоночную поляризацию, а сочленение выполняется резьбовым способом, что обеспечивает надёжную фиксацию ответной части.

Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия. Изделие относится к всеклиматическому исполнению и выпускается по техническим условиям (например, бР0.364.030ТУ). Соединители серии ОНЦ-БС-1 сочленяются с герметичной приборной вилкой.

Ресурс и условия эксплуатации

Заявленный ресурс работы соединителя включает не менее 250 циклов сочленений и расчленений и наработку не менее 15000 часов. Такие показатели подтверждают пригодность розетки для приборов и систем, где важны долговечность и повторяемость соединения.

Области применения

Благодаря числу контактов, рабочему напряжению и широкому температурному диапазону розетка ОНЦ-БС-1-50/27-Р12-1В востребована в производстве электронной аппаратуры, радиоустройств и контрольно-измерительной техники. Она подходит для монтажа кабельных линий, где требуется передача питания и сигналов одновременно.

Артикул изделия — 80102, категория — ОНЦ, производитель — «Элекон».
