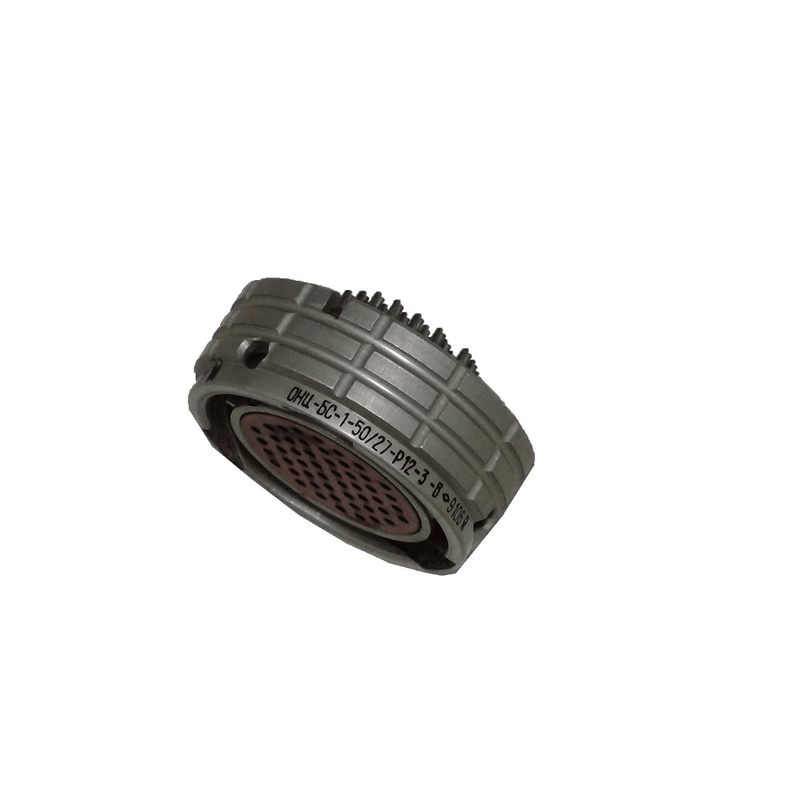

ОНЦ-БС-1-50/27-Р12-1-В

ОНЦ-БС-1-50/27-Р12-1-В — это цилиндрический низкочастотный электрический соединитель (розетка кабельная с кожухом), предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет 50 контактов с серебряным покрытием, условный диаметр корпуса 27 мм и максимальное рабочее напряжение до 250 В. Рабочая токовая нагрузка на контакт — от 1,5 до 3,7 А (максимум 4 А на контакт, суммарно до 75 А на разъем), сопротивление контактов не превышает 5 мОм, а изоляции — не менее 5000 МОм. +3

Условия эксплуатации

Соединитель всеклиматического исполнения (В), работает при температурах от -60°C до +85°C и устойчив к вибрациям (1–5000 Гц, до 200 м/с²), ударам (до 10000 м/с²) и перепадам давления. Многопозиционная поляризация (Р12) и байонетное сочленение обеспечивают надежность и защиту от неправильного подключения.

Надежность

Срок службы включает минимум 15000 часов наработки на отказ, 250 циклов сочленений-расчленений и 15 лет сохраняемости при соблюдении условий хранения и транспортировки. Соответствует ТУ бР0.364.030ТУ (или АШДК434410.088ТУ), применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Описание

Назначение соединителя ОНЦ-БС-1-50/27-Р12-1-В

ОНЦ-БС-1-50/27-Р12-1-В представляет собой цилиндрический низкочастотный электрический соединитель — розетку кабельную с кожухом. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 мегагерц и импульсного тока. Соединитель применяется там, где требуется компактное многоконтактное соединение с высокой плотностью монтажа и надёжной фиксацией ответной части.

Данная модель входит в категорию ОНЦ — серию низкочастотных цилиндрических соединителей, получивших широкое распространение в отечественной электронной и радиоэлектронной аппаратуре. Артикул изделия — 7210. Производитель в предоставленных данных не указан.

Технические характеристики

Соединитель имеет 50 контактов с серебряным покрытием. Условный диаметр корпуса составляет 27 миллиметров. Максимальное рабочее напряжение достигает 250 вольт.

Число контактов: 50
Покрытие контактов: серебряное
Условный диаметр корпуса: 27 миллиметров
Максимальное рабочее напряжение: до 250 вольт
Рабочая токовая нагрузка на контакт: от 1,5 до 3,7 ампера
Максимальная токовая нагрузка на контакт: 4 ампера
Суммарная токовая нагрузка на разъём: до 75 ампер
Сопротивление контактов: не более 5 миллиом
Сопротивление изоляции: не менее 5000 мегаом

Указанные электрические параметры определяют область применения соединителя: он подходит для передачи как слаботочных сигнальных цепей, так и цепей с заметной токовой нагрузкой, включая питающие линии в составе многоконтактного разъёма.

Условия эксплуатации

Изделие выпускается во всеклиматическом исполнении, что обозначено буквой В в наименовании. Соединитель работоспособен в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.

Конструкция устойчива к воздействию вибраций в диапазоне от 1 до 5000 герц с ускорением до 200 метров на секунду в квадрате, к ударам с ускорением до 10000 метров на секунду в квадрате, а также к перепадам атмосферного давления. Такие показатели позволяют использовать разъём в жёстких условиях эксплуатации, характерных для бортовой, полевой и промышленной аппаратуры.

Защита от неправильного подключения

Многопозиционная поляризация типа Р12 и байонетное сочленение обеспечивают надёжное соединение и исключают возможность неправильной стыковки ответных частей. Байонетный замок позволяет быстро производить сочленение и расчленение без применения инструмента, одновременно удерживая контактные пары в стабильном положении при механических воздействиях.

Надёжность и ресурс

Заявленный ресурс изделия включает не менее 15000 часов наработки на отказ, не менее 250 циклов сочленений-расчленений и 15 лет сохраняемости при соблюдении установленных условий хранения и транспортировки.

Соединитель соответствует техническим условиям бР0.364.030ТУ (либо АШДК434410.088ТУ). Изделие применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах. Комплектация, страна производства, гарантийные сроки и сведения о сертификации в предоставленных данных не указаны.
