Назначение соединителя ОНЦ-БС-2-50-27-В1-3-В

ОНЦ-БС-2-50-27-В1-3-В (артикул 7257) — субминиатюрный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе промышленного, авиационного и автомобильного электрооборудования. Изделие относится к категории ОНЦ и применяется там, где требуется компактное, герметичное и виброустойчивое соединение с большим числом контактов при ограниченных габаритах посадочного места.

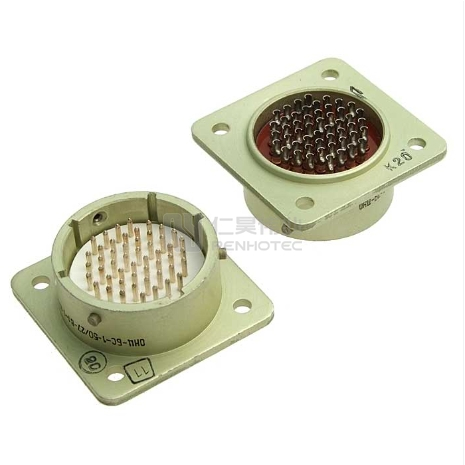

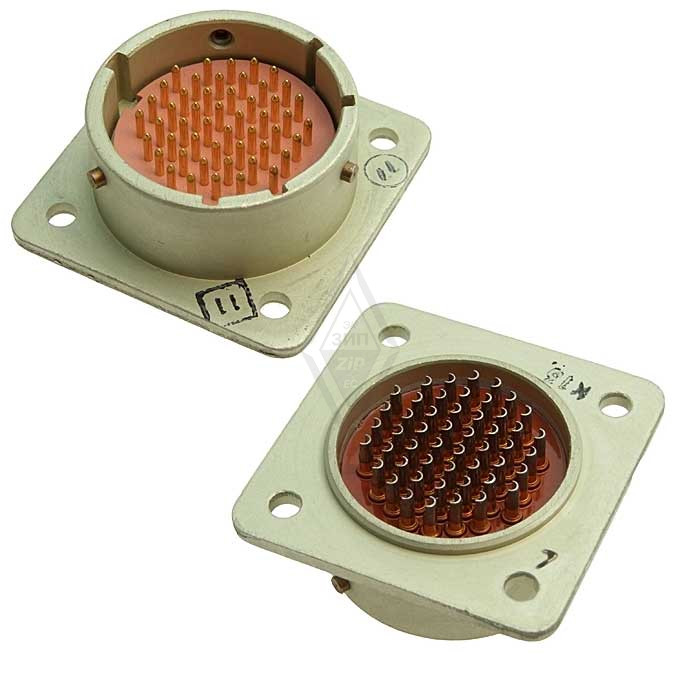

Конструкция соединителя включает герметичную вилку и негерметичную кабельную розетку, что позволяет использовать его в условиях, где часть разъёма требует защиты от внешних факторов, а кабельная часть выполняется с прямым пластиковым кожухом.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данного изделия. Иных сведений о размерах, массе, материалах корпуса, стандартах и сертификатах в предоставленных данных нет.

• Максимальное рабочее напряжение: 250 В.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.
• Количество контактов: 27.
• Тип соединения: байонетное — обеспечивает надёжное и быстрое сочленение и расчленение.
• Покрытие контактов: золото, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Рабочая температура: от минус 60 °C до плюс 105 °C.
• Устойчивость к механическим воздействиям: соединитель выдерживает вибрации и удары.

Конструктивные особенности

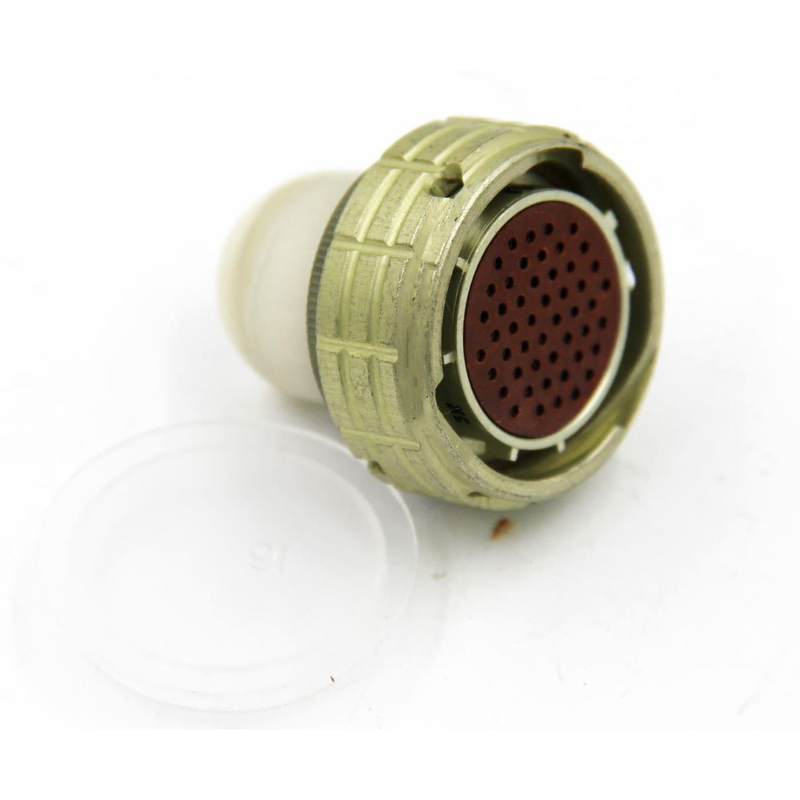

Соединитель построен по схеме «вилка — кабельная розетка». Вилка выполнена герметичной, что важно при эксплуатации в условиях воздействия влаги, пыли и перепадов давления. Кабельная розетка негерметична и имеет прямой пластиковый кожух, упрощающий монтаж кабеля и снижающий массу изделия.

Байонетный замок фиксирует сочленённое положение и исключает самопроизвольное расчленение при вибрации. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность работы слаботочных цепей, в том числе при длительной эксплуатации.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 °C до плюс 105 °C. Такие значения позволяют применять соединитель в неотапливаемом и теплонагруженном оборудовании. Заявленная стойкость к вибрациям и ударам делает его пригодным для подвижных и вибронагруженных узлов.

Для сохранения характеристик важно соблюдать допустимое напряжение 250 В и не превышать ток на контакт от 1,5 до 3,7 А в зависимости от условий работы. Превышение этих значений не допускается.

Применение

1. Промышленное оборудование: межблочные и внутриблочные соединения, пульты, датчиковые линии.
2. Авиация: бортовая аппаратура, где важны малые габариты, герметичность вилки и стойкость к вибрации.
3. Автомобильная электроника: жгуты, блоки управления и вспомогательные цепи.

Благодаря 27 контактам соединитель подходит для передачи как силовых, так и сигнальных цепей в пределах указанных токовых и температурных ограничений. ОНЦ-БС-2-50-27-В1-3-В является надёжным решением для соединения электрических цепей в различных условиях эксплуатации.
