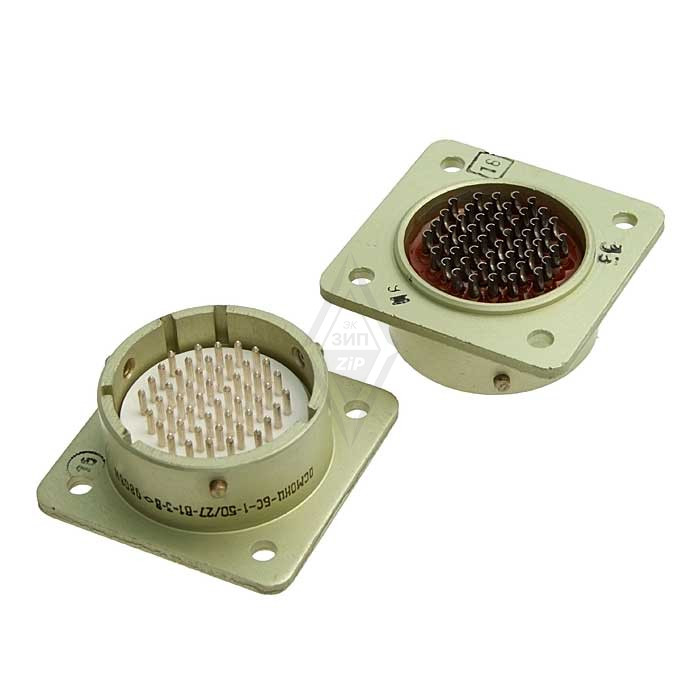

ОНЦ-БС-1-50-27-В1-3-В: надёжный прямоугольный соединитель для электронной аппаратуры

Разъём ОНЦ-БС-1-50-27-В1-3-В относится к серии прямоугольных электрических соединителей ОНЦ-БС, применяемых для разъёмного соединения цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция рассчитана на формирование компактного, многоконтактного и механически устойчивого интерфейса между блоками, модулями и кабельными жгутами.

Маркировка изделия указывает на принадлежность к первой конструктивной группе серии ОНЦ-БС и исполнение с 50 контактами. Такое количество контактов удобно для передачи сигналов управления, дискретных линий, измерительных цепей, питания малой мощности и иных электрических соединений в составе сложного оборудования.

Назначение и области применения

Соединитель ОНЦ-БС-1-50-27-В1-3-В используется там, где важны повторяемость соединения, фиксированное положение контактов и удобство обслуживания оборудования. Прямоугольный формат корпуса позволяет рационально размещать разъёмы на панелях и в корпусах аппаратуры, а многоконтактная компоновка сокращает число отдельных кабельных подключений.

Типичные области применения:

• Блоки управления и автоматики.

• Контрольно-измерительная аппаратура.

• Промышленные электронные устройства.

• Системы телемеханики и связи.

• Вычислительные и периферийные устройства.

• Кабельные сборки и внутриблочные жгуты.

• Стендовое и лабораторное оборудование.

• Аппаратура, требующая регулярного демонтажа и подключения модулей.

Особенности конструкции

Разъёмы семейства ОНЦ-БС ориентированы на создание надёжного контактного соединения в условиях эксплуатации электронной аппаратуры. В зависимости от конкретного исполнения соединитель может применяться как часть кабельной сборки, приборного блока или межмодульного соединения.

Ключевые конструктивные преимущества ОНЦ-БС-1-50-27-В1-3-В:

• Многоконтактная структура на 50 позиций.

• Прямоугольная форма корпуса для плотного монтажа.

• Упорядоченное расположение контактов, упрощающее распайку и контроль цепей.

• Возможность применения в составе жгутов и разъёмных соединений оборудования.

• Удобство маркировки проводников и обслуживания электрических цепей.

• Подходящая конструкция для серийной сборки аппаратуры.

• Снижение вероятности ошибок при подключении по сравнению с набором одиночных соединений.

Контактная группа является основной функциональной частью разъёма: она обеспечивает передачу электрических сигналов между сопрягаемыми частями. При проектировании узла важно учитывать назначение каждого контакта, допустимую нагрузку цепей, сечение подключаемых проводников, способ фиксации кабеля и требования к экранированию.

Что учитывать при применении

При подборе и установке ОНЦ-БС-1-50-27-В1-3-В рекомендуется сверять полную маркировку и конструкторскую документацию на сопрягаемую часть. Для корректной работы разъёмного соединения необходимо обеспечить совместимость вилки и розетки, соответствие способа монтажа, расположения контактов и варианта крепления.

Особое внимание следует уделить следующим параметрам:

• Соответствию ответной части разъёма.

• Нумерации и схеме расположения 50 контактов.

• Типу монтажа: на кабель, панель или печатный узел.

• Способу подключения проводников к контактам.

• Допустимым электрическим нагрузкам по цепям.

• Требованиям к вибростойкости и механической фиксации.

• Условиям окружающей среды: температуре, влажности, запылённости и вибрации.

• Необходимости экранирования сигнальных линий.

• Контролю качества пайки или обжима при изготовлении кабельной сборки.

Например, в шкафу автоматики один ОНЦ-БС-1-50-27-В1-3-В может объединять дискретные сигналы датчиков, цепи управления реле, линии индикации и резервные контакты между съёмным модулем и основной частью системы. Это упрощает замену блока, диагностику и последующее обслуживание оборудования.

Значение точной маркировки

Полное обозначение ОНЦ-БС-1-50-27-В1-3-В необходимо сохранять без сокращений в спецификациях, перечнях элементов, схемах соединений и документации на кабельные жгуты. Даже внешне похожие соединители могут различаться числом контактов, исполнением корпуса, типом монтажа, покрытием контактов или особенностями сопряжения.

Точная идентификация разъёма помогает избежать несовместимости при ремонте, модернизации и изготовлении новых кабельных сборок. Для технически ответственных систем рекомендуется использовать данные производителя и нормативную документацию как основной источник для проверки габаритов, электрических характеристик и условий эксплуатации.
