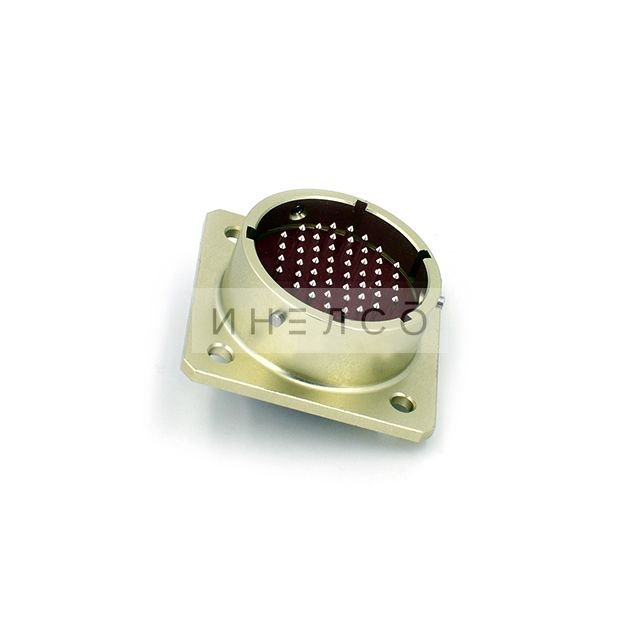

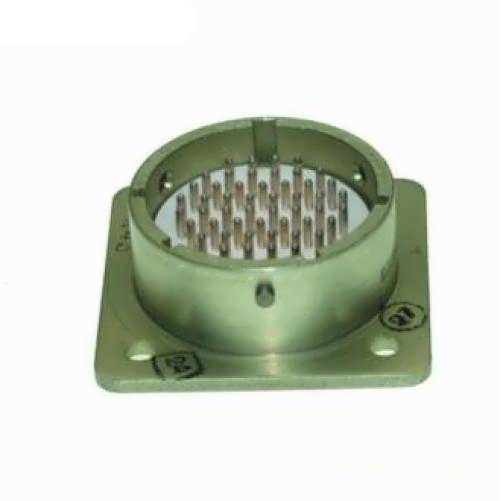

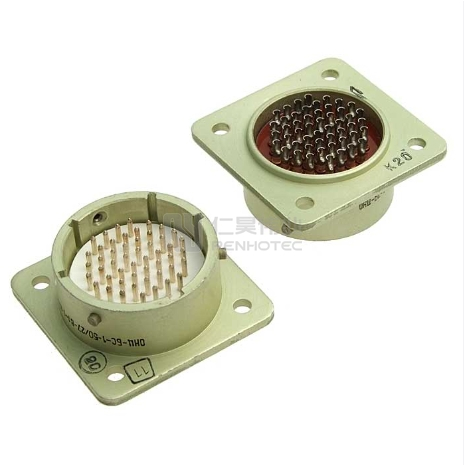

ОНЦ-БС-1-50-27-В1-1-В: надежный прямоугольный разъем для электронной аппаратуры

Разъем ОНЦ-БС-1-50-27-В1-1-В предназначен для создания надежных разъемных соединений в электронной, измерительной и промышленной аппаратуре. Изделие относится к семейству прямоугольных соединителей ОНЦ-БС, востребованных там, где требуется передача большого числа электрических цепей при стабильной фиксации и компактном размещении в корпусе оборудования.

Назначение и особенности

ОНЦ-БС-1-50-27-В1-1-В применяется при изготовлении, ремонте и модернизации радиоэлектронных устройств, систем автоматики, контрольно-измерительных комплексов и специализированной техники. Конструкция разъема рассчитана на многоконтактное подключение, что позволяет организовать соединение сигнальных, управляющих и иных электрических линий через единый интерфейс.

Ключевыми особенностями разъема являются:

• многоконтактная компоновка для подключения большого количества цепей;

• прямоугольная конструкция, удобная для монтажа в аппаратных блоках;

• надежное механическое сочленение ответных частей;

• возможность использования в составе стационарной и модульной аппаратуры;

• упорядоченная организация проводников внутри устройства;

• применение в условиях, где важны повторяемость соединения и устойчивость контакта.

Где используется разъем ОНЦ-БС-1-50-27-В1-1-В

Соединители серии ОНЦ-БС находят применение в различных направлениях приборостроения и промышленной электроники. Модель ОНЦ-БС-1-50-27-В1-1-В может использоваться в оборудовании, где требуется подключать несколько цепей между отдельными узлами, панелями, блоками или кабельными сборками.

Типичные области применения включают:

• системы промышленной автоматизации;

• измерительные и испытательные комплексы;

• устройства управления и телеметрии;

• радиоэлектронную аппаратуру;

• приборные шкафы и стойки;

• специализированные вычислительные и коммуникационные системы;

• оборудование для транспорта, энергетики и производственных линий.

Использование многоконтактного разъема помогает сократить количество отдельных соединений, упростить обслуживание оборудования и сделать внутреннюю компоновку более аккуратной.

Почему важно точно указывать маркировку

Маркировка ОНЦ-БС-1-50-27-В1-1-В содержит сведения об исполнении соединителя, поэтому при подборе ответной части, проектировании кабельной сборки или замене компонента важно использовать полное обозначение. Даже внешне похожие разъемы одной серии могут различаться по числу контактов, варианту корпуса, способу монтажа, расположению контактов и другим конструктивным признакам.

Перед установкой рекомендуется проверить:

• соответствие полного обозначения технической документации;

• совместимость с ответной частью;

• число и схему расположения контактов;

• вариант крепления в корпусе или на панели;

• требования к пайке, обжиму либо иному способу присоединения проводников;

• условия эксплуатации аппаратуры.

Практическое значение

ОНЦ-БС-1-50-27-В1-1-В является функциональным элементом, от которого зависит качество межблочных соединений в сложных электронных системах. Правильно подобранный и корректно установленный разъем способствует устойчивой работе оборудования, упрощает диагностику, позволяет быстрее выполнять замену модулей и поддерживает удобство технического обслуживания.

Для инженерных задач особенно важно применять соединитель в соответствии с конструкторской документацией и учитывать требования конкретной аппаратуры. Такой подход помогает обеспечить надежность электрического контакта, сохранить целостность цепей и повысить эксплуатационную стабильность всей системы.
