ОНЦ-БС-1-50/27-Р12-3-В: надёжный 50-контактный разъём для аппаратуры

ОНЦ-БС-1-50/27-Р12-3-В — цилиндрический субминиатюрный низкочастотный соединитель в исполнении кабельной розетки. Он рассчитан на создание многоконтактных разъёмных соединений в цепях постоянного, переменного и импульсного тока, включая работу с переменным током частотой до 3 МГц.

Модель применяется в электронной, измерительной, промышленной и специальной аппаратуре, где важны высокая плотность коммутации, фиксированное положение сочленяемых частей и устойчивость соединения при воздействии климатических и механических факторов.

Расшифровка обозначения

Маркировка ОНЦ-БС-1-50/27-Р12-3-В содержит основные конструктивные признаки изделия:

Контакты соединителей серии ОНЦ-БС-1 имеют серебряное покрытие. Корпусная поляризация и позиционное исполнение изолятора предназначены для предотвращения ошибочного сочленения с разъёмом другого типа или другой ориентации.

Ключевые характеристики

Для исполнения с 50 контактами и условным размером корпуса 27 мм характерны следующие параметры:

• Количество контактов — 50.

• Номинальная рабочая нагрузка на контакт — 1,5 А.

• Допустимая максимальная нагрузка на одиночный контакт — до 4 А.

• Суммарная токовая нагрузка на соединитель — до 75 А.

• Максимальное рабочее напряжение — 250 В.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Электрическая ёмкость между соседними контактами — не более 5 пФ.

• Число циклов сочленения и расчленения — 250.

• Минимальная наработка — 15 000 часов.

• Гарантийный срок сохраняемости — 15 лет.

Такие показатели делают разъём практичным решением для коммутации большого числа сигнальных, управляющих и низкотоковых силовых цепей внутри оборудования и между функциональными блоками.

Конструкция и монтаж

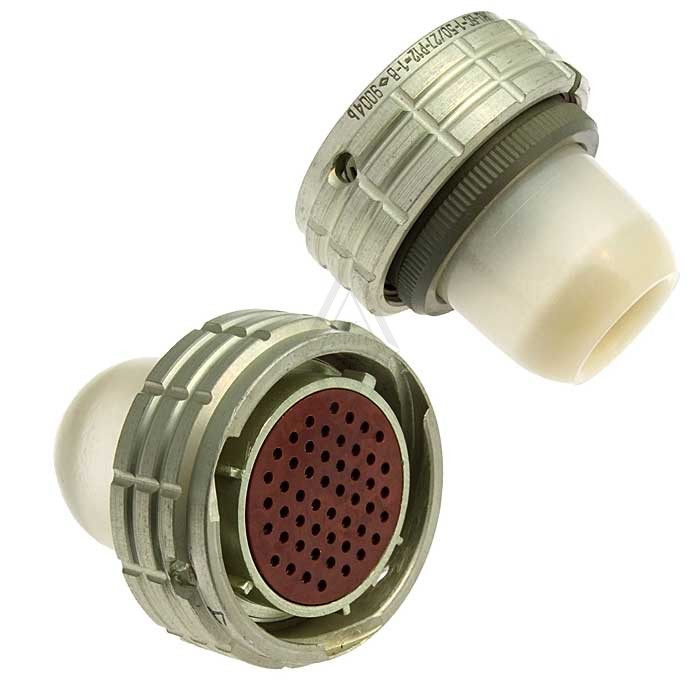

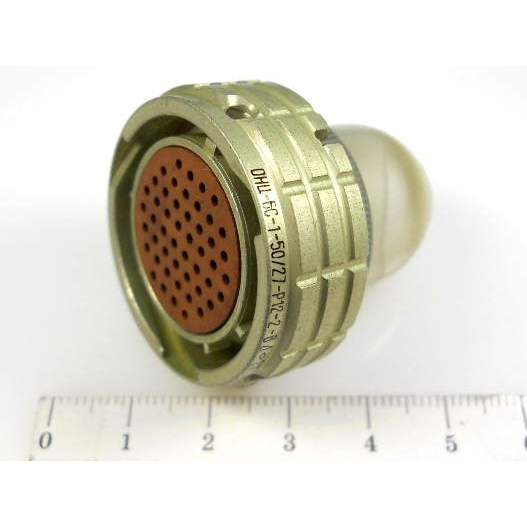

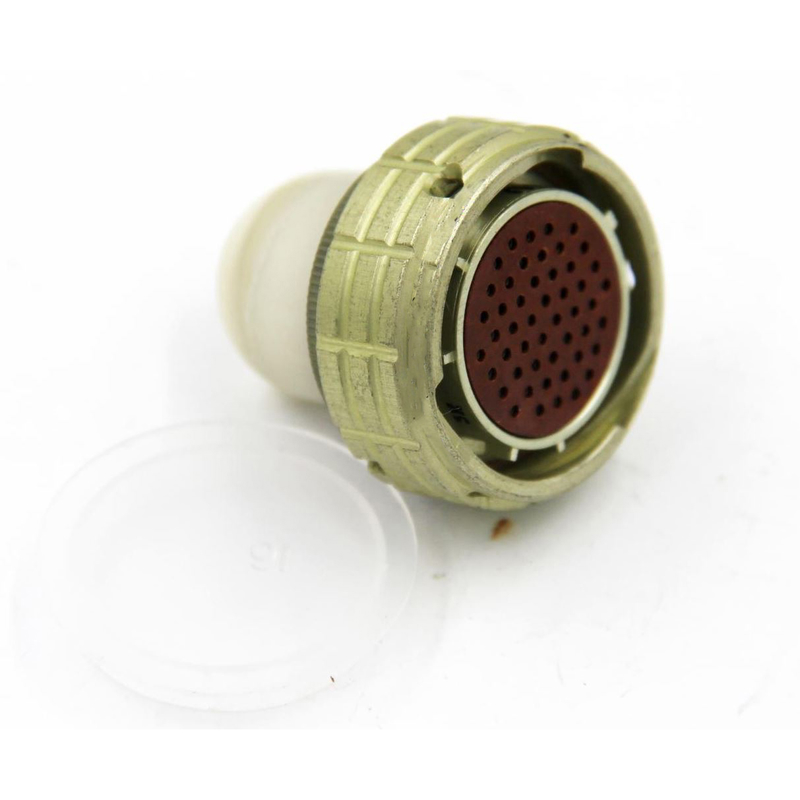

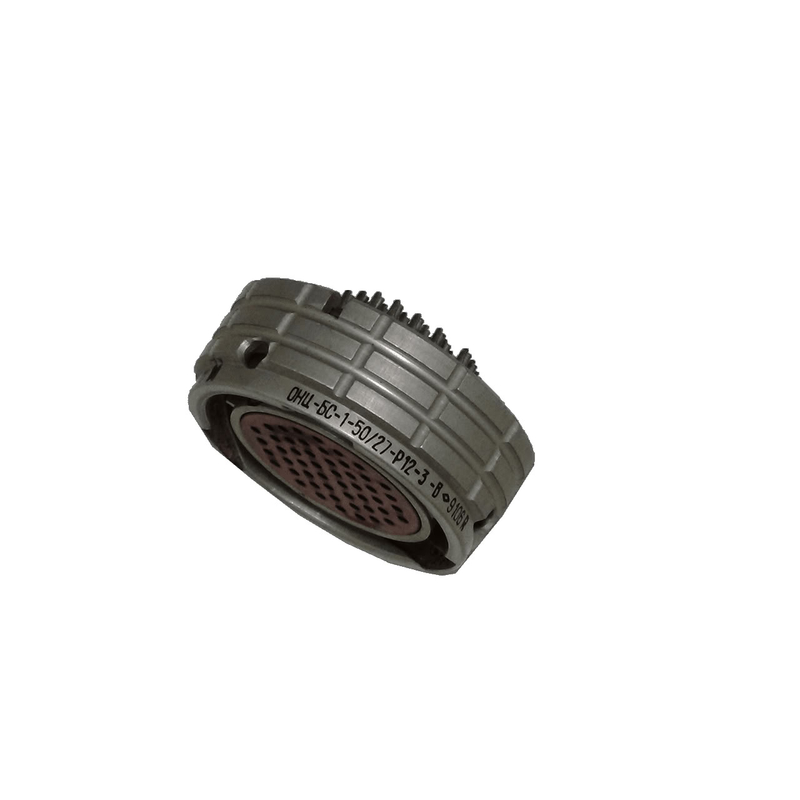

ОНЦ-БС-1-50/27-Р12-3-В представляет собой кабельную розетку для объёмного монтажа. Присоединение проводников к контактам выполняется пайкой. Ответной частью обычно служит герметичная приборная вилка соответствующего типоразмера, контактной схемы и поляризации.

Для сочленения используется байонетный механизм . Он обеспечивает быстрое соединение, фиксирует части разъёма от самопроизвольного расцепления и упрощает обслуживание аппаратуры в условиях ограниченного пространства. Многошпоночная поляризация дополнительно задаёт правильную ориентацию при подключении.

Работа в сложных условиях

Исполнение «В» означает всеклиматическую категорию. Соединитель рассчитан на работу при температуре окружающего воздуха от −60 до +85 °C, при относительной влажности до 98% при +35 °C, а также при пониженном атмосферном давлении.

Конструкция серии устойчива к вибрационным и ударным воздействиям:

• синусоидальная вибрация — в диапазоне от 1 до 5000 Гц;

• вибрационное ускорение — до 200 м/с²;

• одиночные механические удары — до 10 000 м/с²;

• многократные механические удары — до 1471 м/с².

Где применяется ОНЦ-БС-1-50/27-Р12-3-В

Разъём используется в системах, которым требуется компактная многоконтактная коммутация с высокой надёжностью:

• контрольно-измерительная и испытательная аппаратура;

• системы автоматики, телемеханики и управления;

• промышленное электронное оборудование;

• приборные комплексы и шкафы управления;

• средства связи и передачи сигналов;

• аппаратура, работающая при вибрациях, перепадах температуры и высокой влажности;

• специальная техника и электронные устройства ответственного назначения.

При подборе ответной части необходимо обязательно сверять количество контактов, размер корпуса, тип вилки или розетки, вариант поляризации «3», способ монтажа и климатическое исполнение. Совпадение только общего наименования серии ОНЦ-БС недостаточно для гарантированной механической и электрической совместимости.
