Назначение соединителя ОНЦ-БС-2-4/10-В1-1-В

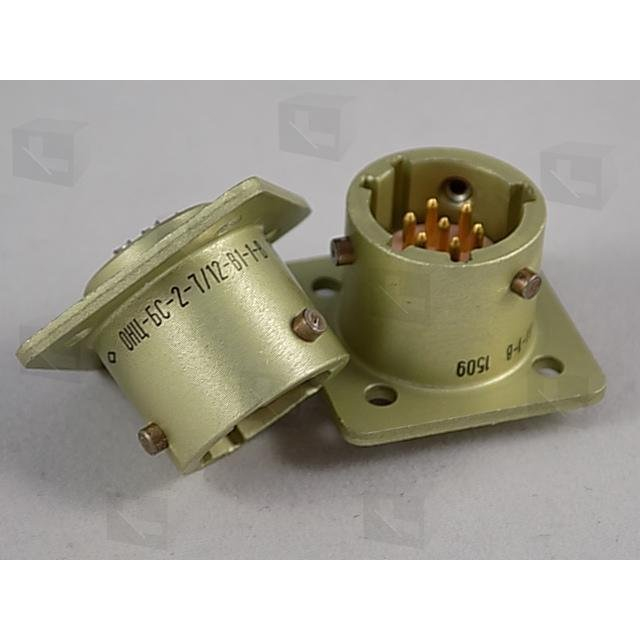

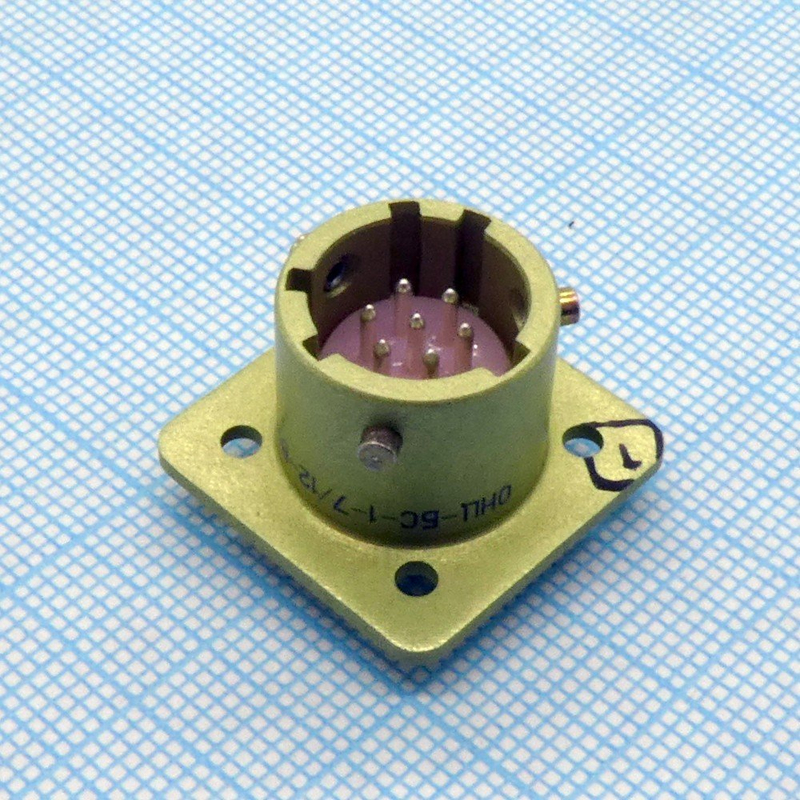

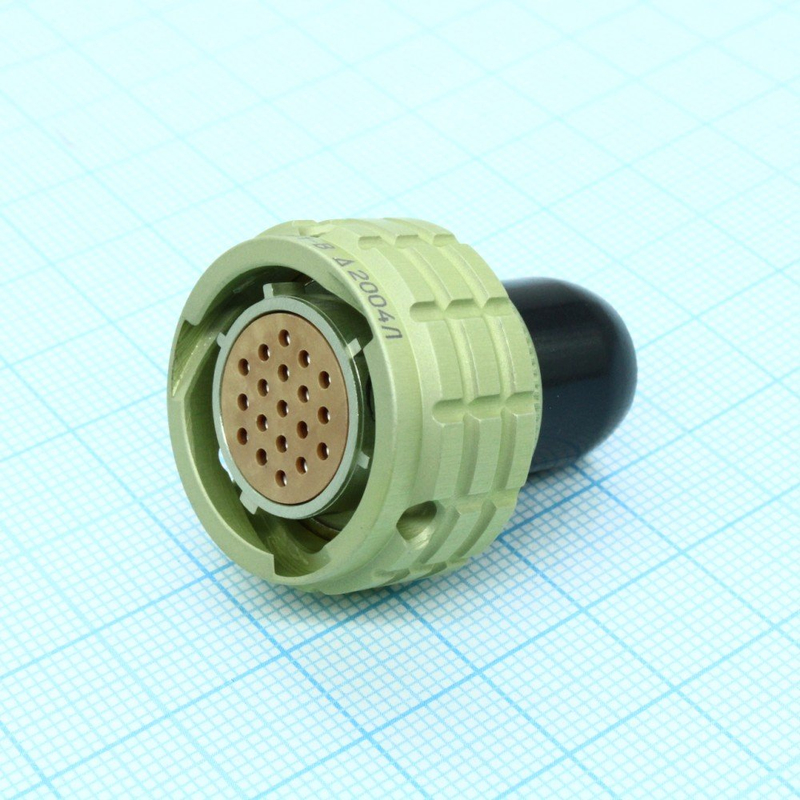

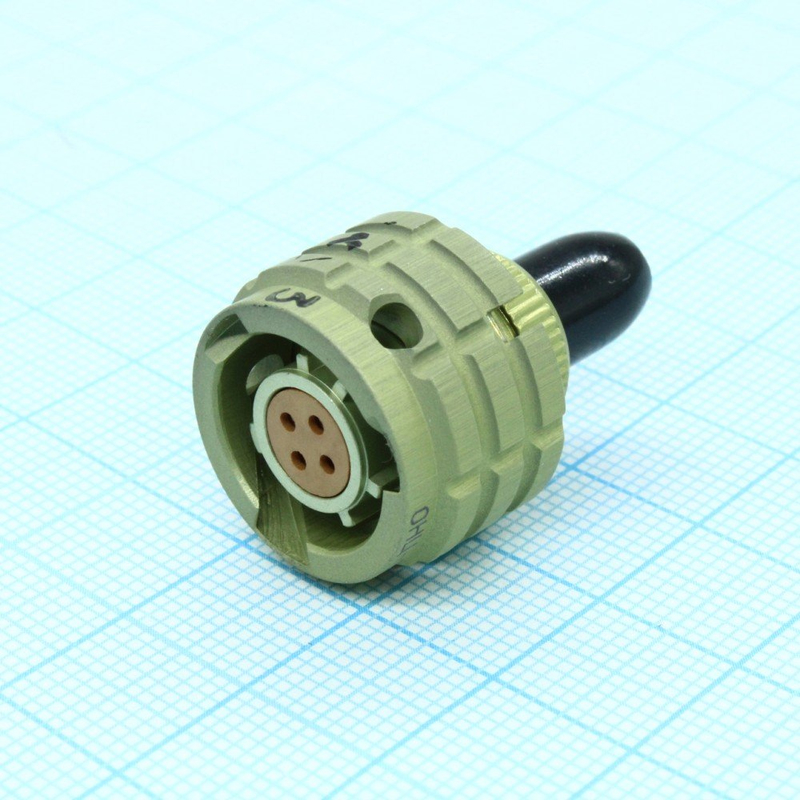

ОНЦ-БС-2-4/10-В1-1-В «Элекон» — это низкочастотный цилиндрический соединитель байонетного типа, выполненный по серии ОНЦ-БС-2. Изделие предназначено для коммутации электрических цепей в приборах и аппаратуре общего и военного назначения. Основная задача разъёма — обеспечение надёжной электрической связи между блоками, узлами и модулями радиоэлектронной, контрольно-измерительной и бортовой аппаратуры.

Конструкция соединителя рассчитана на условия эксплуатации, в которых предъявляются повышенные требования к вибро- и ударопрочности, устойчивости к перепадам давления и температуры. Условный размер корпуса составляет 10 мм, что соответствует типоразмеру данной серии и обеспечивает взаимозаменяемость с другими изделиями линейки ОНЦ-БС-1 и ОНЦ-БС-2.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данного исполнения соединителя.

• Количество контактов: 4 штуки.
• Условный размер корпуса: 10 мм (диаметр, привязка к типоразмеру).
• Тип исполнения: всеклиматическое, обозначение «В», рассчитано на широкий диапазон температур и атмосферных условий.
• Тип монтажа: внутренний, предусматривается пайка контактов на плату или в блок; встречается модификация именно для печатного и объёмного монтажа.
• Номинальный ток на контакт: около 3,7 А (рабочая токовая нагрузка).
• Максимальный ток на одиночный контакт: до 4 А, суммарный ток по соединителю — порядка 15 А.
• Максимальное рабочее напряжение (амплитудное значение): до 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Вид сочленения: байонетный замок, обеспечивающий быструю и надёжную фиксацию разъёма.
• Герметичность: для герметичных вариантов вилки указывается скорость утечки воздуха не более 0,01 л/ч при перепаде давления около 1 кгс/см².
• Рабочий диапазон температур: примерно от минус 60 °C до плюс 85 °C, что соответствует требованиям к всеклиматическим изделиям.
• Механическая стойкость: нормируется количество сочленений-расчленений — до 250 циклов, и минимальная наработка изделия — порядка 15 000 часов; изделие рассчитано на высокие вибрации и ударные нагрузки.

Применение и условия эксплуатации

Разъём используется в радиоэлектронной, контрольно-измерительной и бортовой аппаратуре, где требуются надёжная электрическая связь, вибро- и ударопрочность, а также устойчивость к перепадам давления и температуры. Байонетный замок позволяет быстро выполнять сочленение и расчленение, что особенно важно при монтаже и обслуживании оборудования. Всеклиматическое исполнение «В» даёт возможность применять соединитель в аппаратуре, работающей в широком диапазоне климатических условий.

Приёмка, год выпуска и нормативная база

Изделие имеет приёмку «5» и год выпуска 2009. Соединитель изготавливается по техническим условиям бР0.364.030ТУ (АШДК.434410.088ТУ) и входит в серию ОНЦ-БС-1 и ОНЦ-БС-2, что обеспечивает взаимозаменяемость и унификацию с другими типоразмерами этой серии. Артикул изделия — 20638, производитель — «Элекон», категория — ОНЦ.

Таким образом, ОНЦ-БС-2-4/10-В1-1-В «Элекон» представляет собой унифицированный низкочастотный соединитель с четырьмя контактами, предназначенный для ответственных применений в приборах и аппаратуре, где важны механическая прочность, герметичность и стабильность электрических параметров.
