Назначение соединителя

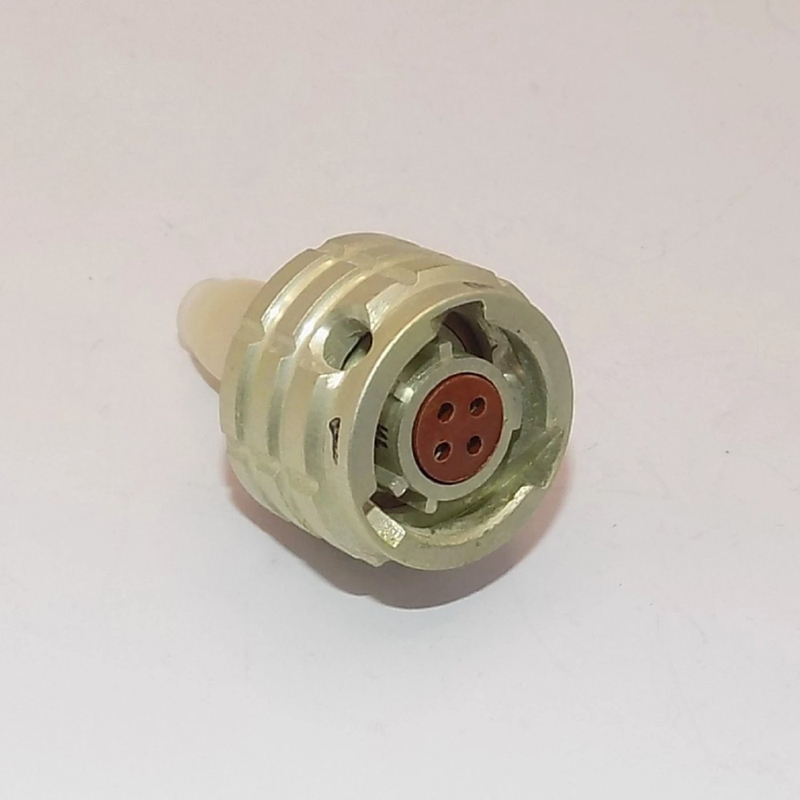

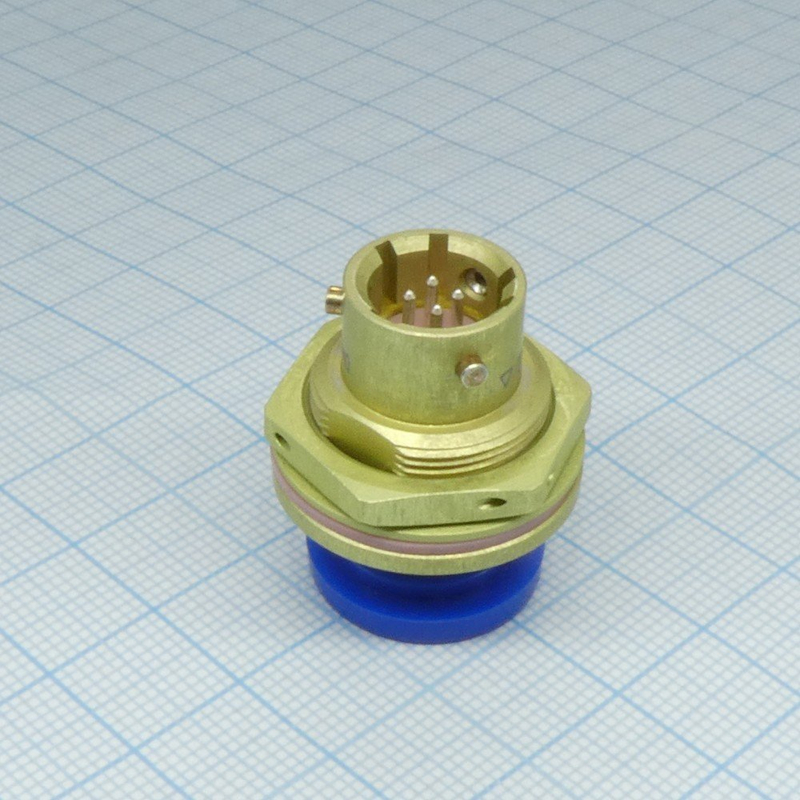

ОНЦ-БС-1-4/10-В1-1-В Элекон «5» представляет собой субминиатюрный цилиндрический низкочастотный разъём, выпускаемый предприятием Элекон. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Основная задача соединителя — обеспечить надёжное соединение и последующее разъединение электрических цепей внутри приборов, блоков и устройств, где требуется компактный монтаж и стабильный контакт при работе в различных климатических условиях.

Разъём применяется в составе электронной и электротехнической аппаратуры как приборная вилка без защитного кожуха, что позволяет устанавливать его непосредственно на корпус прибора или на печатную плату. Многошпоночная поляризация исключает возможность ошибочного сочленения с ответной частью, что особенно важно при сборке многожильных кабельных сборок.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его конструкции и характеристиках:

• ОНЦ-БС — тип соединителя, субминиатюрный цилиндрический низкочастотный;
• 1 — покрытие контактов серебром;
• 4/10 — четыре контакта и условный диаметр корпуса 10 миллиметров;
• В — вилка приборная без кожуха;
• 1 — конструктивное исполнение, соответствующее приборной вилке;
• 1 — многопозиционная поляризация с одной позицией;
• В — всеклиматическое исполнение.

Литера «5» в наименовании соответствует приёмке по пятой категории, а год выпуска указан как 2025. Поставляется товар в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.

Подтверждённые технические особенности

Соединитель обладает следующими характеристиками, заявленными производителем:

• сопротивление контактов — не более 5 миллиом;
• сопротивление изоляции в нормальных условиях — не менее 1000 мегаом;
• максимальное рабочее напряжение — 250 вольт амплитудного значения;
• максимальный ток на контакт — до 3,7 ампера в зависимости от нагрузки;
• ресурс — 250 сочленений и 15000 часов работы;
• сочленение — байонетное, обеспечивающее быструю фиксацию и расфиксацию;
• климатическое исполнение — всеклиматическое.

Для герметичных вилок предусмотрена герметизация: утечка воздуха составляет не более 0,01 литра в час при перепаде давления. Монтаж возможен внутренний, объёмный либо печатный в зависимости от исполнения герметичных вилок.

Применение и условия эксплуатации

Разъёмы серии ОНЦ-БС востребованы в приборостроении, радиоэлектронике и промышленной автоматике. Байонетный механизм сочленения и многошпоночная поляризация делают их удобными для сборки жгутов и кабельных соединений, где требуется частая коммутация без риска повреждения контактов. Всеклиматическое исполнение позволяет использовать изделие в широком диапазоне температур и влажности, а герметичность вилок даёт возможность работать при перепадах давления. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения на протяжении всего срока службы, что подтверждается ресурсом в 250 сочленений и 15000 часов наработки.
