Назначение разъёма ОНЦ-БС-1-4/10-В1-1-В

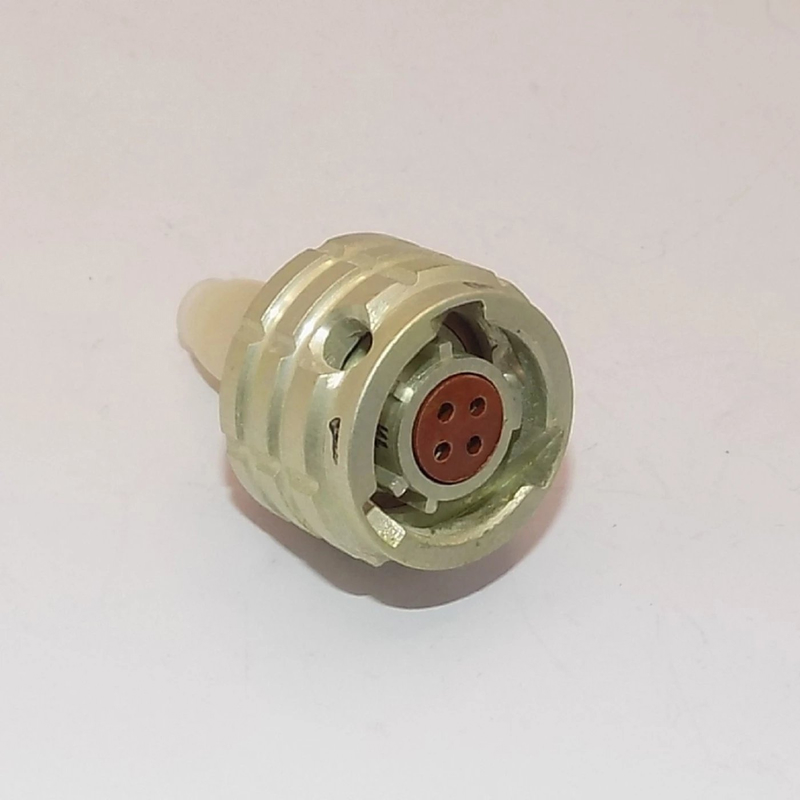

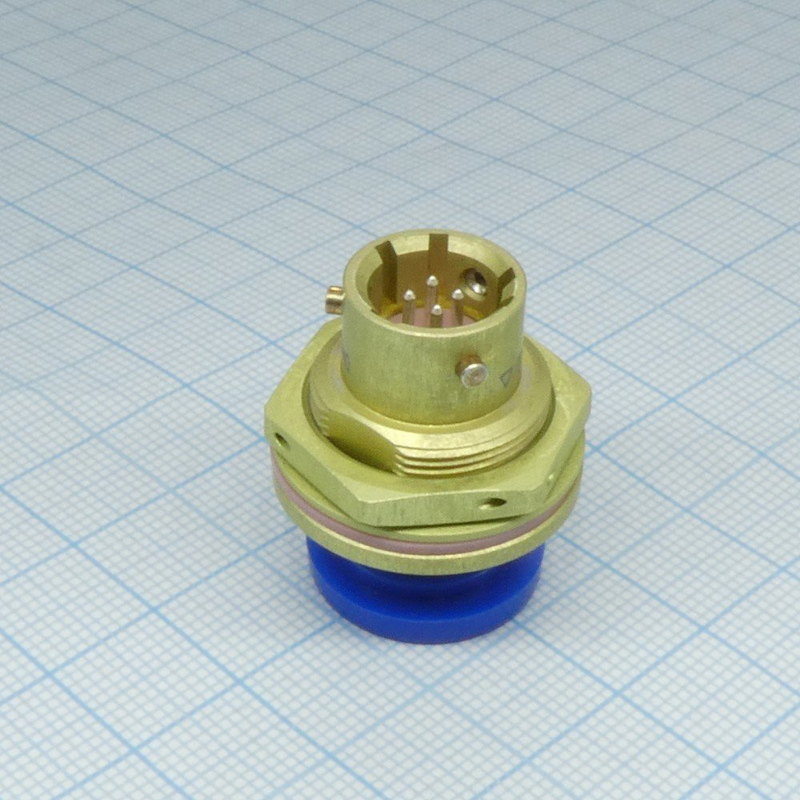

ОНЦ-БС-1-4/10-В1-1-В Элекон «5» представляет собой субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется для внутреннего монтажа в составе радиоэлектронной аппаратуры, где требуется компактное и надёжное соединение цепей при ограниченном монтажном объёме.

Производителем является компания Элекон. Разъём выпускается во всеклиматическом исполнении, что предполагает устойчивость к воздействию климатических факторов при эксплуатации в различных условиях. Приёмка изделия осуществляется по техническим условиям бР0.364.030ТУ, категория приёмки — «5».

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его конструкции и исполнении:

• ОНЦ-БС — тип соединителя: субминиатюрный цилиндрический низкочастотный.
• 1 — покрытие контактов: серебро.
• 4/10 — количество контактов 4, условный диаметр корпуса 10 мм.
• В1 — вилка приборная без кожуха.
• 1 — многопозиционная поляризация, одна позиция.
• В — всеклиматическое исполнение.
• Элекон «5» — приёмка по ТУ бР0.364.030ТУ.

Соединитель имеет байонетное сочленение, обеспечивающее быструю и надёжную фиксацию при соединении. Поляризация исключает неправильное сопряжение, что особенно важно при монтаже многоконтактных цепей. Вилка выполнена герметичной и предназначена для объёмного или печатного монтажа.

Технические характеристики

Заявленные параметры соединителя подтверждены техническими условиями производителя и обеспечивают стабильную работу в составе аппаратуры:

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Максимальное рабочее напряжение — 250 В амплитудное.
• Ток на контакт — до 3,7 А.
• Ресурс — 250 сочленений или 15000 часов.
• Число контактов — 4.
• Условный диаметр корпуса — 10 мм.

Указанные значения позволяют использовать разъём в цепях с умеренными токами и напряжениями, где предъявляются требования к стабильности переходного сопротивления и надёжной изоляции.

Совместимость и применение

Вилка ОНЦ-БС-1-4/10-В1-1-В сочетается с ответной частью — розеткой, например ОНЦ-БС-1-4/10-Р1-12-В. Байонетный механизм и поляризация обеспечивают правильное и плотное сопряжение, исключая ошибочное подключение.

Применение соединителя целесообразно в электронике для надёжного соединения цепей внутри блоков и модулей, где требуется компактный низкочастотный разъём с герметичной вилкой для объёмного или печатного монтажа. Всеклиматическое исполнение расширяет область использования изделия в аппаратуре, работающей в различных климатических зонах.

Год выпуска указанной позиции — 2013. Изделие предназначено для внутреннего монтажа и не предполагает применения в качестве внешнего силового разъёма.
