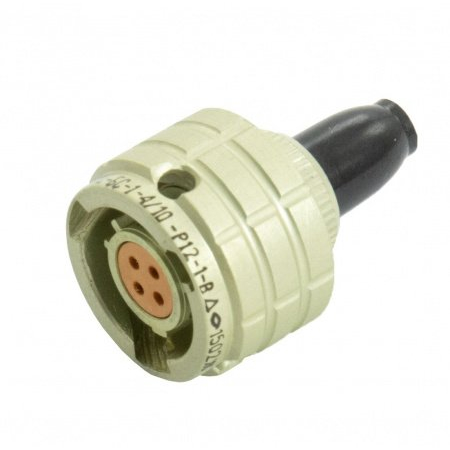

Назначение соединителя ОНЦ-БС-2-4/10-В1-1-В

ОНЦ-БС-2-4/10-В1-1-В — субминиатюрный цилиндрический низкочастотный соединитель российского производства, предназначенный для внутреннего монтажа. Изделие применяется для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока. Соединитель выпускается во всеклиматическом исполнении, что позволяет использовать его в аппаратуре, работающей в сложных условиях окружающей среды.

Конструкция рассчитана на объёмный монтаж пайкой, что делает соединитель пригодным для установки внутрь приборов, блоков и модулей, где требуется компактное и надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о его исполнении:

• ОНЦ-БС — низкочастотный цилиндрический соединитель, серия БС-2 с золотым покрытием контактов;
• 2 — номер серии, определяющий конструктивные и электрические параметры;
• 4 — количество контактов;
• 10 — условный размер корпуса, 10 мм;
• В1 — вилка приборная без кожуха;
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Основные технические характеристики

Соединитель имеет 4 контакта и байонетный вид сочленения, обеспечивающий быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения. Рабочая токовая нагрузка на контакт составляет до 3,7 А, максимально допустимая — 4 А на контакт при суммарном токе до 15 А. Максимальное напряжение — 250 В (амплитудное значение).

Покрытие контактов выполнено золотом, что характерно для серии ОНЦ-БС-2 и обеспечивает стабильность переходного сопротивления. Сопротивление контактов — не более 5 мОм. Монтаж производится объёмной пайкой.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия;
• повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия;
• пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля;
• ускорение удара — до 1471 метра на секунду в квадрате.

Показатели надёжности

Соединитель обеспечивает не менее 250 сочленений и расчленений, наработку 15 000 часов и срок сохраняемости 15 лет. Указанные показатели подтверждают пригодность изделия для применения в аппаратуре, рассчитанной на длительный срок службы и интенсивную эксплуатацию.

Область применения

Благодаря субминиатюрным размерам, байонетному сочленению и всеклиматическому исполнению ОНЦ-БС-2-4/10-В1-1-В применяется во внутреннем монтаже радиоэлектронной аппаратуры, приборов и блоков, где необходимо соединение низкочастотных электрических цепей. Исполнение В допускает работу в условиях повышенной влажности, пониженного давления и широкого диапазона температур, что делает соединитель пригодным для аппаратуры, эксплуатируемой в разных климатических зонах.
