Назначение

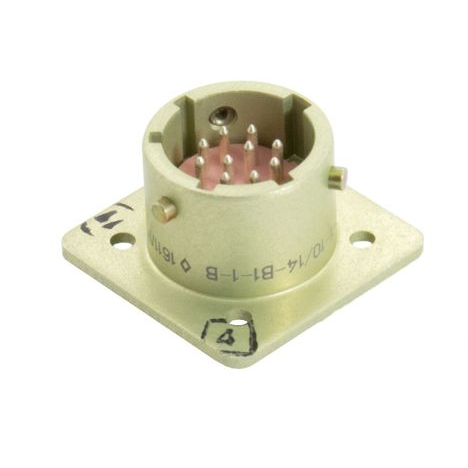

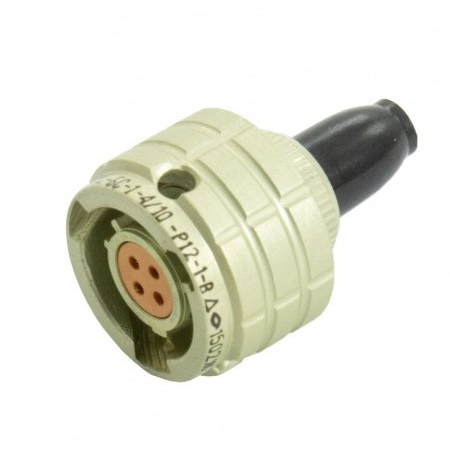

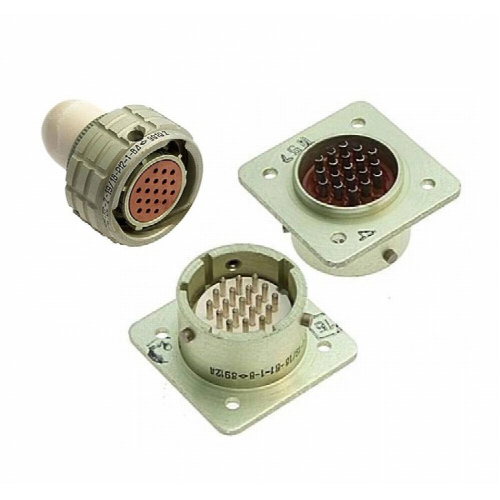

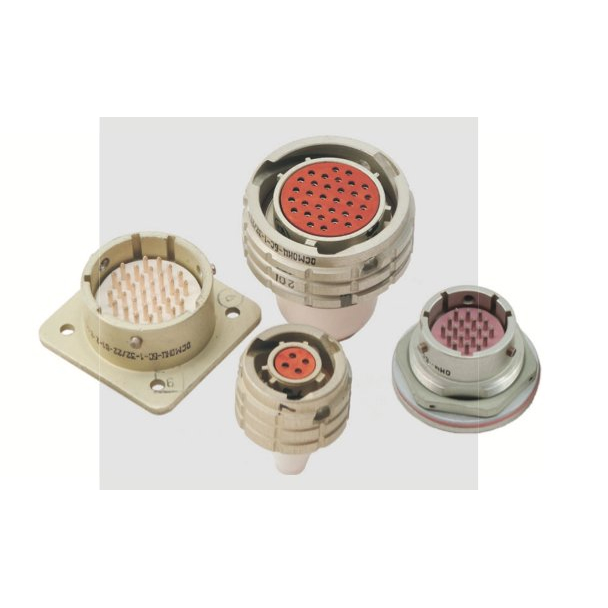

Приборная вилка блочного типа ОНЦ-БС-2-4/10-В1-1-В относится к серии низкочастотных цилиндрических соединителей ОНЦ-БС. Изделие предназначено для надежного соединения электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока во внутренних установках. Соединитель применяется в аппаратуре, где требуется стабильное разъемное подключение при умеренных токовых нагрузках и повышенных требованиях к механической устойчивости. Артикул изделия — 7250.

Основные электрические характеристики

Соединитель имеет 4 контакта при условном размере корпуса 10 мм. Контакты выполнены с золотым покрытием, которое обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Сопротивление контактов составляет не более 5 мОм. Максимальное рабочее напряжение — 250 В амплитудного значения. Рабочая токовая нагрузка на один контакт — 3,7 А, суммарная токовая нагрузка на соединитель — до 15 А.

• Количество контактов: 4.
• Условный размер корпуса: 10 мм.
• Покрытие контактов: золото.
• Сопротивление контактов: не более 5 мОм.
• Максимальное рабочее напряжение: 250 В амплитудного значения.
• Рабочий ток на один контакт: 3,7 А.
• Суммарный ток на соединитель: до 15 А.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Всеклиматическое исполнение позволяет эксплуатировать соединитель при температуре окружающей среды от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении 13 кПа. Герметичность подтверждается утечкой воздуха не более 0,01 литра в час при давлении 98 кПа.

Соединитель выдерживает ударное ускорение до 1471 метра в секунду в квадрате и вибрационные нагрузки в диапазоне частот от 1 до 5000 герц. Ресурс по числу сочленений и расчленений составляет не менее 250 циклов. Наработка достигает 15000 часов, срок хранения — 15 лет.

Конструкция и монтаж

Вилка имеет байонетный вид сочленения, обеспечивающий быстрое и надежное соединение и расчленение. Монтаж выполняется объемным способом методом пайки. Конструкция не имеет кожуха, что соответствует приборному исполнению и удобно для установки на панели или корпуса аппаратуры. Предусмотрена многопозиционная поляризация, исключающая неправильное сочленение контактов.

Соединитель предназначен для внутренних установок и подходит для построения низкочастотных цепей, где важны стабильность контактного соединения, устойчивость к внешним механическим воздействиям и длительный срок службы. Сочетание байонетной фиксации, золотого покрытия контактов и всеклиматического исполнения позволяет использовать ОНЦ-БС-2-4/10-В1-1-В в ответственных узлах радиоэлектронной и электротехнической аппаратуры.
