Назначение и область применения

ОНЦ-БС-1-4/10-В1-1-В «5» — цилиндрический низкочастотный быстрорасчленяемый соединитель субминиатюрного типа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Приборная вилка применяется в составе радиоэлектронной аппаратуры, измерительных и приборных комплексов, где требуется быстрое сочленение и расчленение без применения специального инструмента. Артикул изделия — 7190, категория — ОНЦ.

Конструктивные особенности

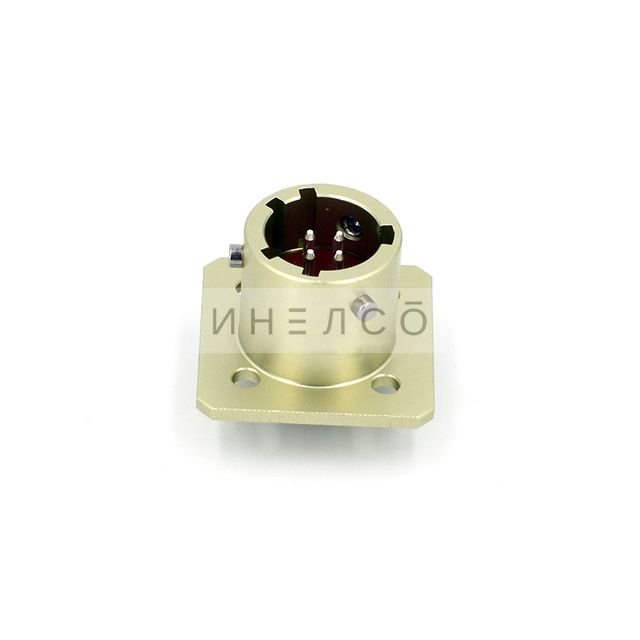

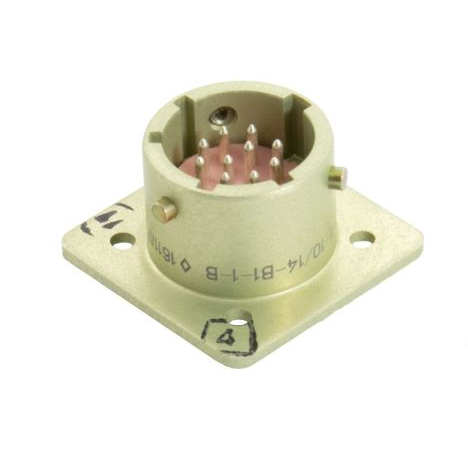

Соединитель имеет 4 контакта и условный размер корпуса 10 мм. Исполнение — приборная вилка (В) с многопозиционной поляризацией (1) и конструктивным исполнением 1, то есть без кожуха.

Корпус выполнен с многошпоночной поляризацией, которая предотвращает несанкционированное соединение — сочленение возможно только в единственно правильном взаимном положении ответных частей. Это исключает ошибочную стыковку и повреждение контактов.

Покрытие контактов — серебро, что предусмотрено для версии ОНЦ-БС-1. Быстрорасчленяемая конструкция обеспечивает оперативность коммутации при эксплуатации и обслуживании аппаратуры.

Технические характеристики

• Число контактов — 4.
• Условный размер корпуса — 10 мм.
• Рабочая токовая нагрузка на каждый контакт — 3,7 А.
• Максимальная суммарная токовая нагрузка на соединитель — 15 А.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Покрытие контактов — серебро.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Скорость утечки воздуха для герметичных версий — не более 0,01 л/ч при перепаде давления.

Условия эксплуатации и надёжность

Всеклиматическое исполнение позволяет эксплуатировать соединитель при температурах от минус 60 до плюс 85 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 200 м/с².

Ресурс изделия составляет 250 сочленений-расчленений. Минимальная наработка — 15 000 часов, срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры.

Качество и приёмка

Категория качества «5» соответствует техническим условиям бР0.364.030ТУ. Приёмка изделия — «5». Производитель в предоставленных данных не указан.

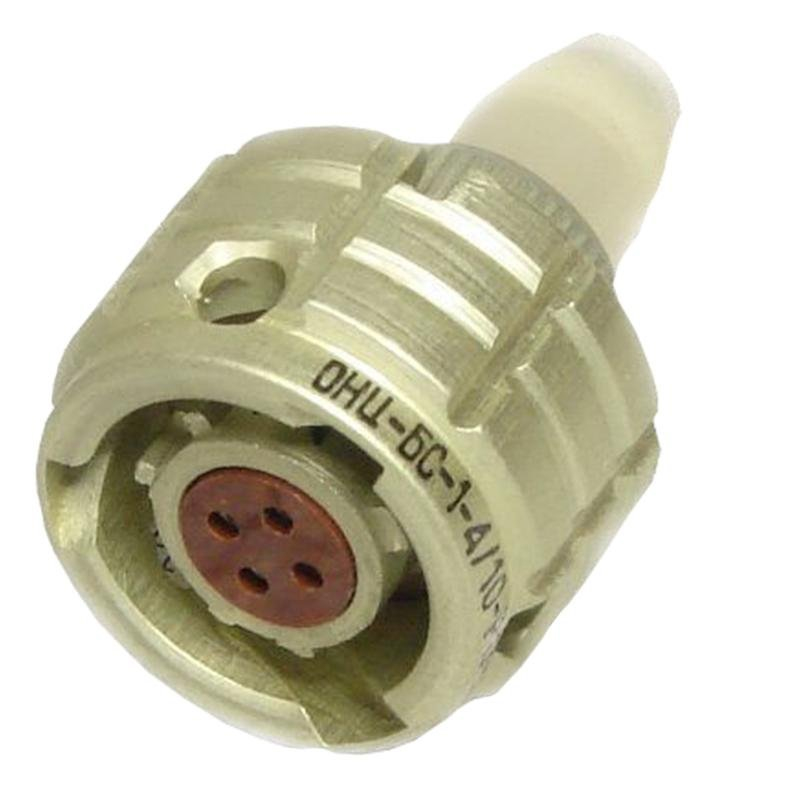

Для подбора ответной части и определения полной совместимости следует руководствоваться техническими условиями бР0.364.030ТУ и конструкторской документацией на конкретное изделие.
