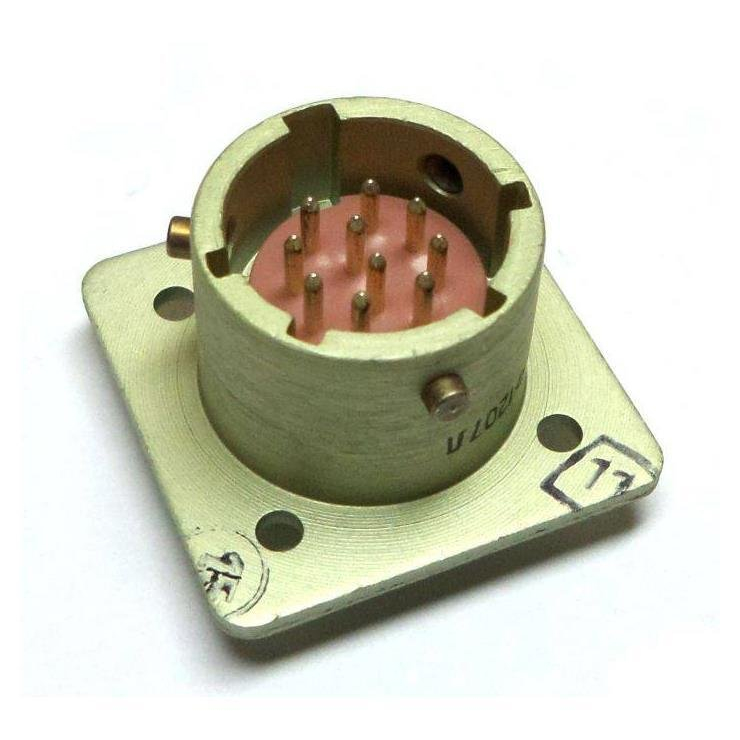

Назначение разъёма

ОНЦ-БС-1-4/10-В1-1В производства «Копир» представляет собой субминиатюрный цилиндрический низкочастотный электрический разъём. Его основное назначение — соединение и разъединение электрических цепей постоянного, переменного и импульсного тока с частотой переменной составляющей до 3 МГц. Изделие применяется во внутренних цепях электронных приборов и оборудования, где требуется компактность, малый вес и надёжный электрический контакт при ограниченном монтажном объёме.

Разъём относится к категории ОНЦ — низкочастотных цилиндрических соединителей, предназначенных для работы в составе бортовой, измерительной и промышленной электронной аппаратуры. Артикул изделия — 80105.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение и условия эксплуатации.

• Число контактов в основной компоновке — 4, с возможностью исполнения до 10 контактов в серии.
• Сопротивление электрического контакта — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Максимальное рабочее напряжение — до 250 В (амплитудное значение).
• Максимальный ток на один контакт — до 4 А.
• Ресурс сочленений — 250 циклов.
• Наработка — 15000 часов.
• Рабочий диапазон частот вибрации — от 1 до 5000 Гц.
• Ёмкость между контактами — не более 5 пФ.

Указанные значения подтверждают пригодность разъёма для цепей с умеренными токами и напряжениями, а также для сигнальных линий, где важны стабильность контакта и минимальная паразитная ёмкость.

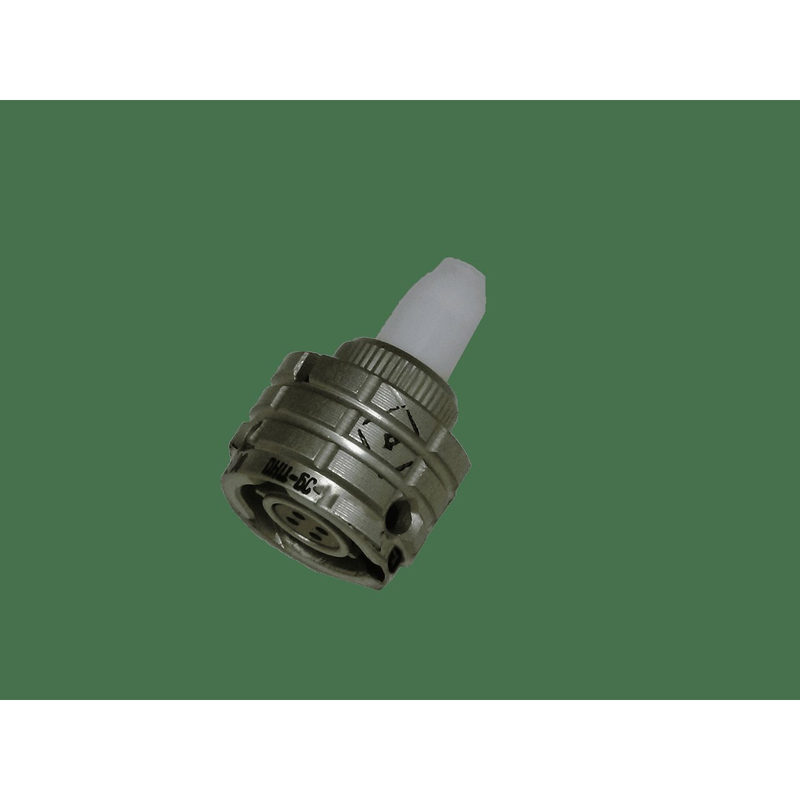

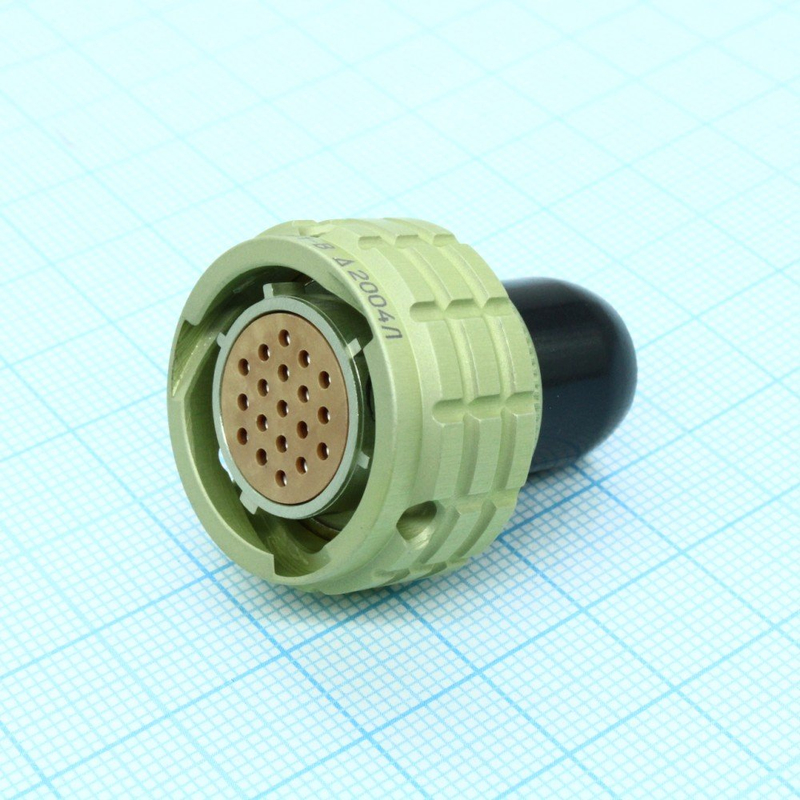

Конструкция и исполнение

Разъём выполнен быстрорасчленяемым, что обеспечивает удобство монтажа и оперативного обслуживания аппаратуры. Исполнение всеклиматическое, обозначенное индексом В1: изделие рассчитано на эксплуатацию в различных климатических условиях без потери рабочих свойств. Многопозиционная поляризация, обозначенная индексом 1, исключает неправильное сочленение ответных частей и гарантирует однозначное подключение цепей.

Корпус имеет условный размер 10. Контакты изготовлены с покрытием на основе серебра, что обозначено индексом БС-1 и обеспечивает стабильное переходное сопротивление. Разъём предназначен для внутреннего монтажа. Герметичные версии конструкции отличаются низкой скоростью утечки воздуха, что расширяет область применения изделия в оборудовании, где требуется повышенная герметичность.

Применение и соответствие стандартам

ОНЦ-БС-1-4/10-В1-1В применяется в электронике для надёжного соединения цепей в условиях вибрационных нагрузок в диапазоне от 1 до 5000 Гц. Малая межконтактная ёмкость позволяет использовать его в сигнальных цепях, чувствительных к искажениям. Разъём востребован в приборах, измерительной технике и бортовом оборудовании, где важны компактные габариты и механическая прочность соединения.

Изделие соответствует техническим условиям, в частности АШДК.434410.088ТУ, и выпускается по категориям качества ОТК, ВП или ОС. Производитель — «Копир». Категории качества определяют приёмку изделия и допускают его использование в аппаратуре соответствующего класса ответственности.

Данные каталога по отгрузке подтверждают стабильное наличие изделия: в 2024 году поставлено 640 штук, в 2025 году — 956 штук. Это косвенно свидетельствует о сохраняющемся спросе на разъём в серийных и ремонтных программах.

Краткие итоги

1. Субминиатюрный цилиндрический низкочастотный разъём для внутреннего монтажа.
2. 4 контакта, ток до 4 А на контакт, напряжение до 250 В амплитудного значения.
3. Всеклиматическое исполнение В1, поляризация 1, серебряное покрытие контактов, условный размер корпуса 10.
4. Ресурс 250 сочленений и наработка 15000 часов.
5. Соответствие ТУ АШДК.434410.088ТУ, категории качества ОТК, ВП или ОС.
