Назначение соединителя

ОНЦ-БС-1-4/10-В1-1В производства предприятия «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Изделие относится к категории ОНЦ — соединители низкочастотные цилиндрические, что определяет его область применения и конструктивные особенности.

Основное назначение данной модели — обеспечение надёжного электрического соединения между отдельными блоками, узлами и кабельными сборками внутри электронного оборудования. Соединитель применяется в тех случаях, когда требуется быстрое и многократное сочленение и расчленение без потери качества контакта, а также защита от ошибочного подключения.

Подтверждённые технические особенности

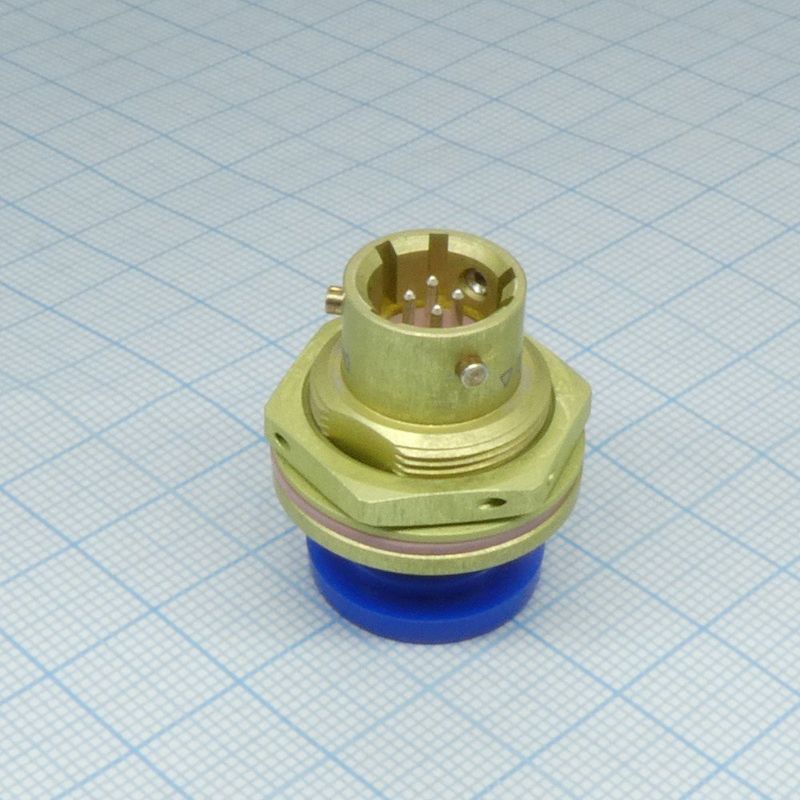

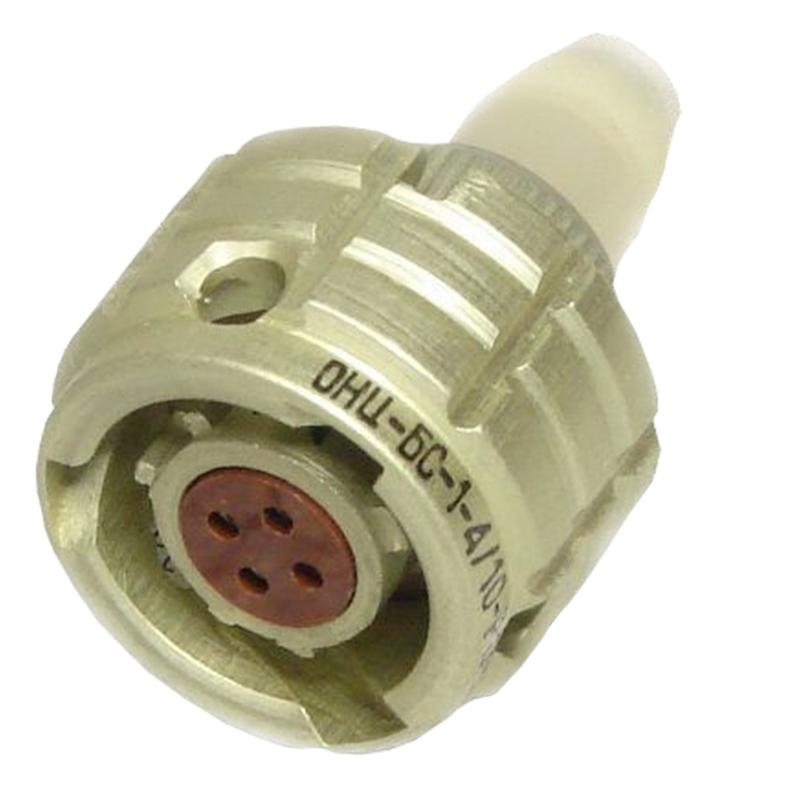

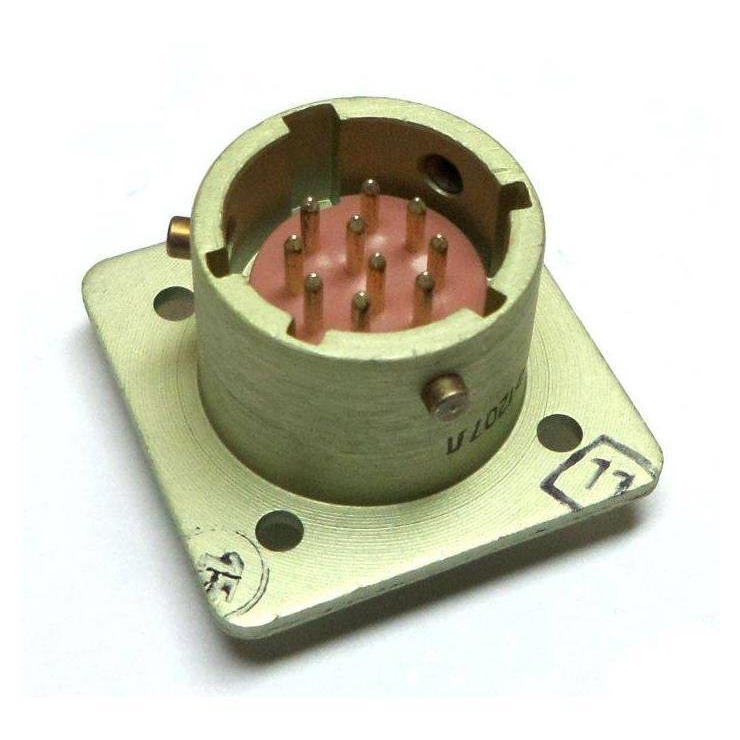

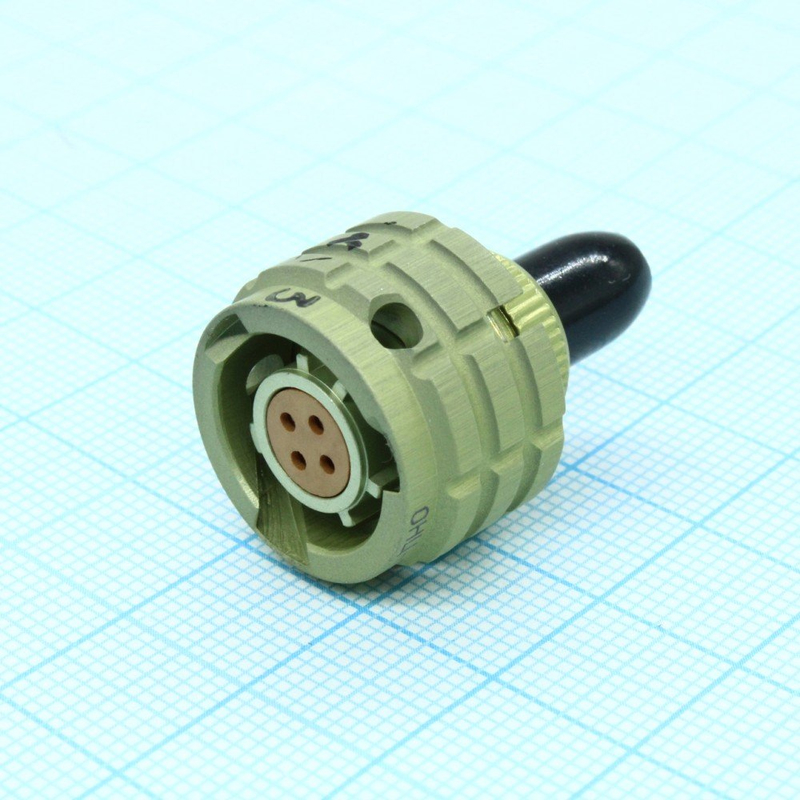

ОНЦ-БС-1-4/10-В1-1В является вилкой с четырьмя контактами. Сочетание байонетного сочленения и серебряного покрытия контактных пар обеспечивает стабильные параметры передачи сигнала. Ниже приведены характеристики, заявленные производителем:

• Количество контактов: 4.
• Тип сочленения: байонетный, с фиксацией поворотом.
• Покрытие контактов: серебряное.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Рабочая токовая нагрузка на контакт: около 3,7 А.
• Скорость утечки воздуха для герметичных исполнений: не более 0,01 л/ч при перепаде давления 98 кПа.
• Ресурс по количеству сочленений-расчленений: 250 циклов.
• Наработка: не менее 15 000 часов.
• Срок сохраняемости: 15 лет.

Конструкция соединителя предусматривает многошпоночную поляризацию и многопозиционную установку изоляторов, что исключает возможность неправильного соединения ответных частей. Корпус выполняется металлическим, что дополнительно защищает контактную группу от механических воздействий и электромагнитных помех.

Исполнение и условия эксплуатации

Модель выпускается во всеклиматическом исполнении в соответствии с техническими условиями БРО.364.030ТУ. Всеклиматическое исполнение означает пригодность изделия для работы в различных климатических зонах, включая районы с повышенной влажностью, перепадами температур и другими неблагоприятными факторами. Сочетание герметичного исполнения и стойкости к внешним воздействиям делает соединитель пригодным для длительной эксплуатации в составе ответственного оборудования.

Применение

Соединители серии ОНЦ-БС-1 находят применение во внутренних цепях электроники, радио- и контрольно-измерительной аппаратуры. Модель ОНЦ-БС-1-4/10-В1-1В подходит для монтажа в блоках питания, измерительных приборах, системах сбора и передачи данных, а также в кабельных сборках, где требуется компактное четырёхконтактное соединение.

Байонетный механизм фиксации обеспечивает быстрое подключение и отключение, что удобно при наладке, обслуживании и замене блоков. Поляризация не позволяет вставить вилку в ответную часть неправильно, что снижает риск повреждения электроники при монтаже. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению соединитель пригоден для цепей, чувствительных к потерям сигнала.

Краткая сводка

1. Тип изделия: цилиндрический низкочастотный соединитель, вилка.
2. Число контактов: 4.
3. Способ фиксации: байонетный.
4. Производитель: «Элекон».
5. Артикул: 80106.
6. Нормативный документ: БРО.364.030ТУ.

Таким образом, ОНЦ-БС-1-4/10-В1-1В — это надёжный четырёхконтактный соединитель с байонетным сочленением и серебряными контактами, рассчитанный на рабочее напряжение до 250 В, ток около 3,7 А на контакт и длительный срок службы. Изделие предназначено для применения в электронной, радио- и измерительной аппаратуре и выпускается во всеклиматическом исполнении.
