Назначение соединителя

ОНЦ-БС-1-4/10-В1-1-В — цилиндрический низкочастотный быстроразъёмный соединитель, предназначенный для подключения электрических цепей постоянного, переменного и импульсного тока. Изделие применяется в электронном оборудовании специального назначения, где требуется компактное, механически прочное и многократно сочленяемое соединение кабеля с прибором.

Артикул позиции — 7189, категория — ОНЦ. Соединитель относится к классу приборно-кабельных разъёмов: одна часть устанавливается на корпусе аппаратуры, вторая — на кабеле.

Основные технические характеристики

Электрические параметры

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов: 4.
• Условный размер корпуса: 10 миллиметров.
• Рабочая токовая нагрузка на каждый контакт: 3,7 ампера.
• Максимальное рабочее напряжение: 250 вольт.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Температурный диапазон эксплуатации: от минус 60 до плюс 85 градусов Цельсия.

Условия эксплуатации

• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц с ускорением до 200 метров на секунду в квадрате.
• Механический удар одиночного действия: ускорение до 10 000 метров на секунду в квадрате.
• Механический удар многократного действия: ускорение до 1471 метра на секунду в квадрате.
• Пониженное атмосферное давление: работа при разрежении, значение которого установлено технической документацией на изделие.

Конструкция и принцип сочленения

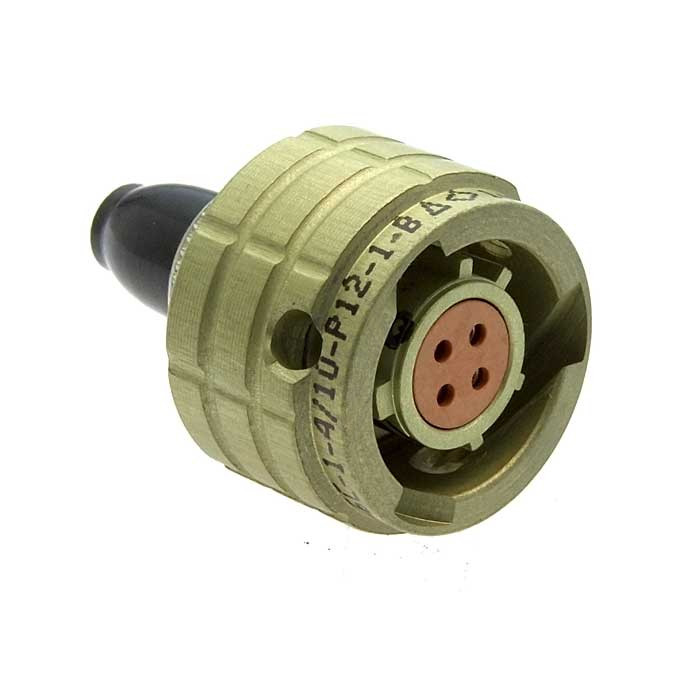

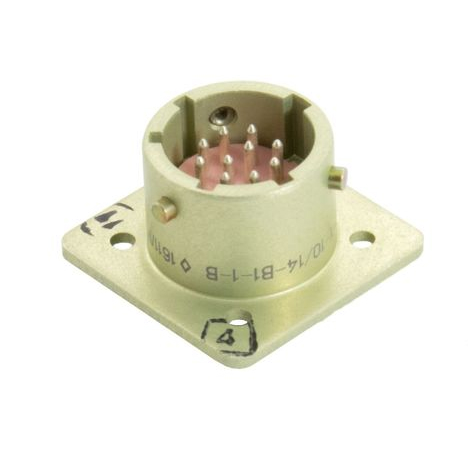

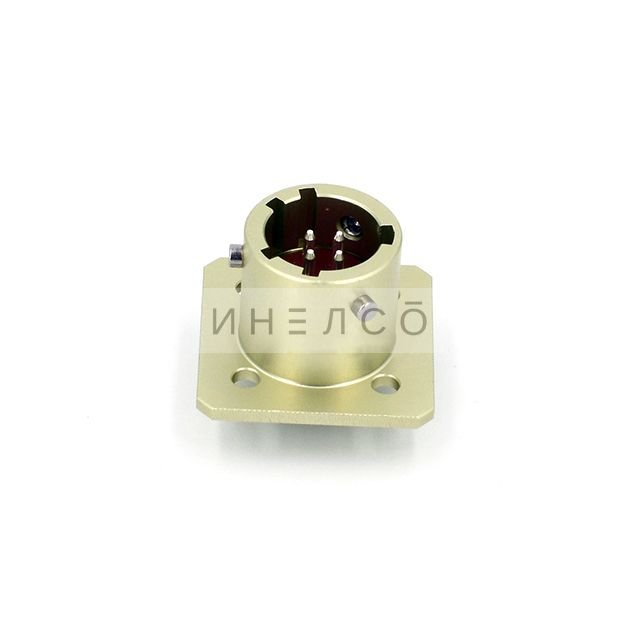

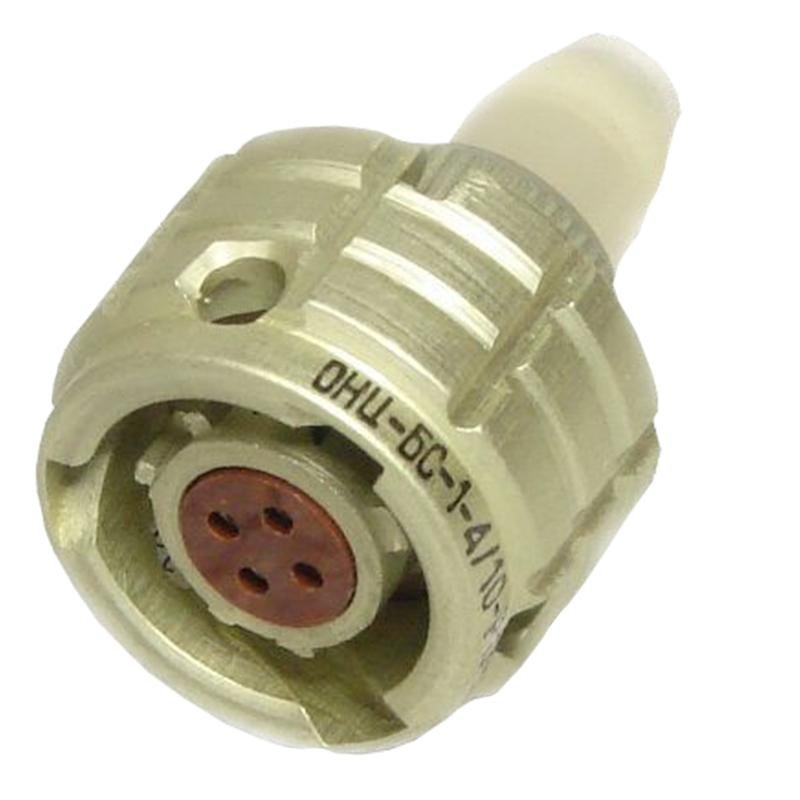

Соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Розетки выпускаются с прямым пластиковым кожухом. Такое сочетание обеспечивает защиту контактной группы со стороны прибора и удобство монтажа со стороны кабеля.

Сочленение и расчленение выполняется по байонетному принципу. Поворотный замок даёт плотную фиксацию ответных частей, исключает саморасчленение при вибрации и ускоряет сборку и разборку соединения без применения инструмента.

Надёжность и долговечность

Минимальная наработка соединителя составляет 15 000 часов. Срок сохраняемости достигает 15 лет. Конструкция выдерживает не менее 250 циклов соединения и разъединения, что подтверждает пригодность изделия для аппаратуры, обслуживаемой и перекоммутируемой в процессе эксплуатации.

Стойкость к широкополосной вибрации, интенсивным одиночным и многократным ударам, а также к пониженному атмосферному давлению делает ОНЦ-БС-1-4/10-В1-1-В пригодным для тяжёлых условий работы, включая бортовые и выносные блоки электронного оборудования.

Применение

Соединитель используют для передачи сигналов и питания в цепях постоянного, переменного и импульсного тока. Типовые задачи — подключение кабельных сборок к приборам, стыковка блоков электронного оборудования специального назначения, организация разъёмных межблочных соединений с четырьмя контактами при токе до 3,7 ампера на контакт и напряжении до 250 вольт.

Перед монтажом следует убедиться в соответствии числа контактов, условного размера корпуса и типа ответной части требованиям конкретного изделия. Эксплуатация допускается в пределах указанного температурного диапазона и при нагрузках, не превышающих приведённые значения.
